测量二氧化碳浓度:揭秘“困倦倍增器”

元件与物料

元件数量

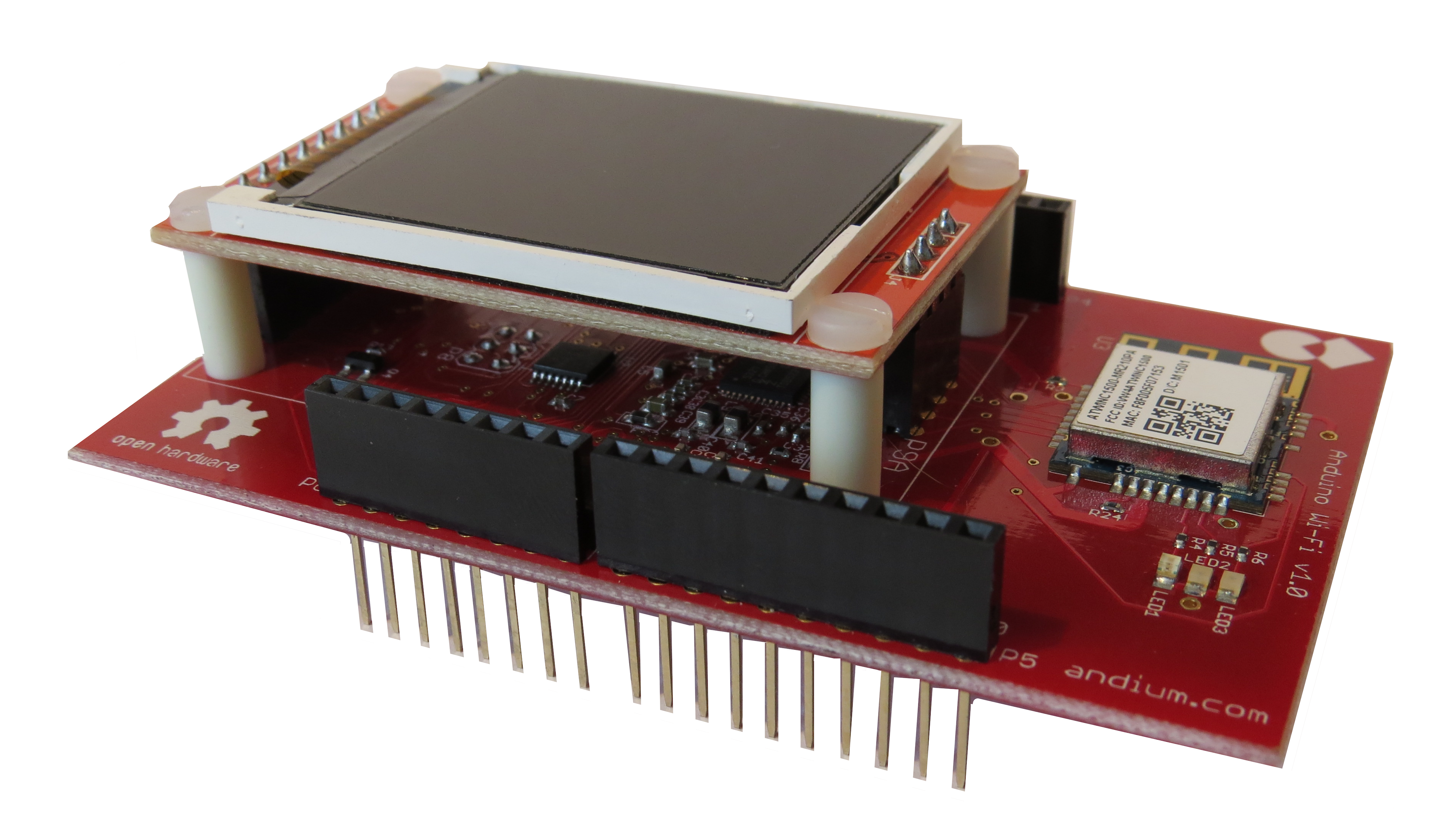

Andium Anduino WiFi 扩展板1
Arduino Due 开发板1
CO2 传感器 (Cozir NDIR 型)1

应用与在线服务

项目简介

动机

你是否曾在下午的会议中昏昏欲睡?或是三小时的讲座中不断打哈欠?这不一定是你睡眠不足的错!通风不良导致的二氧化碳浓度升高,可能正是让你犯困的隐形推手。

本项目采用 NDIR(非分散红外)CO2 传感器,通过简单的 UART 串口接口即可精准读取 CO2 浓度。传统 CO2 传感器功耗大、预热慢,而这款 3.3V 供电、平均电流不足 1.5mA 的传感器,利用 LED 与红外探测器即可实现精准气体测量,原理基于光学色散技术,详情请参阅 Cozir 数据手册。

测量二氧化碳浓度:揭秘“困倦倍增器”

快速上手

开始测量你工位的“困倦指数”需要以下硬件:

传感器虽有 10 引脚,实际只需接 4 根线:

测量二氧化碳浓度:揭秘“困倦倍增器”

使用 Due 时接线如下:3.3V 接 3V3,GND 接地,Rx(DIO19) 接传感器 Tx,Tx(DIO18) 接传感器 Rx。注意必须“交叉”连接 UART 线。示例代码使用 Serial1 与传感器通信,保留 Serial 用于串口监视器调试。

提示:若想绕过 Arduino 直接测试传感器,可使用 PuTTY 等串口工具,波特率 9600,8 数据位,无校验,1 停止位,发送 ASCII 时需带回车换行(\r\n)。本传感器为 3.3V TTL 电平,若主控为 5V 必须加电平转换电路。

传感器校准

校准主要有两种方式:

  1. 纯氮气零点校准:将传感器置于无 CO2 的氮气环境中,获得绝对零点。
  2. 新鲜空气校准:将装置带到室外通风良好处,运行示例代码中 calibrateFreshAir() 函数(发送 'G' 指令),以约 450 ppm 作为基准。虽然室外 CO2 浓度可能略高于夏威夷基准值,但考虑到人体感知阈值在 1000+ ppm 量级,此校准精度已足够满足会议室、教室等场景监测需求。
测量二氧化碳浓度:揭秘“困倦倍增器”
测量二氧化碳浓度:揭秘“困倦倍增器”
测量二氧化碳浓度:揭秘“困倦倍增器”

核心代码示例

char buffer[20] = {0}; int c = 0;
void setup() {
  Serial.begin(9600); while(!Serial){};
  Serial1.begin(9600); while(!Serial1){};
  Serial.println("Begin reading CO2 Levels");
  // setOperatingMode(CZR_STREAMING);
  // setOperatingMode(CZR_POLLING);
  // calibrateFreshAir(); // 首次使用时取消注释进行校准
}
void loop() {
  delay(10000);
  c = Request("Z"); // 请求 CO2 读数
  Serial.print("CO2 : "); Serial.println(c);
  Serial.println("");
}
int Request(char* s) {
  buffer[0] = '\0'; int idx = 0;
  Command(s); delay(250);
  while(Serial1.available()) { buffer[idx++] = Serial1.read(); }
  buffer[idx] = '\0';
  uint16_t rv = 0;
  switch(buffer[1]) {
    case 'T' : rv = atoi(&buffer[5]); if (buffer[4] == 1) rv += 1000; break;
    default : rv = atoi(&buffer[2]); break;
  }
  return rv;
}
void Command(char* s) { Serial1.print(s); Serial1.print("\r\n"); }
uint16_t calibrateFreshAir() { return Request("G"); }
void setOperatingMode(uint8_t mode) { sprintf(buffer, "K %u", mode); Command(buffer); }

代码顶部的两个 #define 用于设置工作模式(流式/轮询)。首次使用需取消注释 setOperatingMode() 和 calibrateFreshAir() 进行初始化。确认能在串口监视器读到 CO2 数值后,即可进阶将数据发布到云端。

将 CO2 数据发布至 Adafruit IO 云平台

若尚未配置 AnduinoWiFi 连接 Adafruit IO,请先参考官方教程。以下代码实现每分钟上传一次 CO2 浓度,并在板载 LCD 显示:

#include
#include "Adafruit_MQTT.h"
#include "Adafruit_MQTT_Client.h"
#include "AnduinoLCD.h"

// WiFi 参数
#define WLAN_SSID "YOUR_SSID"
#define WLAN_PASS "YOUR_PASSWD"

// Adafruit IO 参数
#define AIO_SERVER "io.adafruit.com"
#define AIO_SERVERPORT 1883
#define AIO_USERNAME "YOUR_AIO_USERNAME"
#define AIO_KEY "YOUR_AIO_KEY"

WiFiClient client;
Adafruit_MQTT_Client mqtt(&client, AIO_SERVER, AIO_SERVERPORT, AIO_USERNAME, AIO_KEY);

// CO2 数据流
Adafruit_MQTT_Publish carbonDioxide = Adafruit_MQTT_Publish(&mqtt, AIO_USERNAME "/feeds/co2");

AnduinoLCD LCD = AnduinoLCD(ST7735_CS_PIN, ST7735_DC_PIN, 13);
static int co2 = 0, co2Prev = 0;
#define CZR_STREAMING 0x01
#define CZR_POLLING 0x02
char buffer[20] = {0};

void setup() {
  Serial.begin(115200); delay(3000);
  Serial1.begin(9600);
  connectToWiFi(); connectToAdafruit();
  LCD.begin(); LCDinit();
  // setOperatingMode(CZR_STREAMING);
  // setOperatingMode(CZR_POLLING);
  // calibrateFreshAir();
}
void loop() {
  if(! mqtt.ping(3)) { if(! mqtt.connected()) connect(); }
  co2 = Request("Z");
  char b[20]; String str = String(co2);
  for(int i=0; i

完成!

这套装置灵敏度极高,甚至能根据 CO2 浓度变化推算房间人数。下次开会犯困时,你可以理直气壮地告诉教授:“不是微积分太难,是通风太差!”——甚至可以提议把课堂搬到海边上。

测量二氧化碳浓度:揭秘“困倦倍增器”

代码仓库

Anduino 库:Arduino 通用库,将 Arduino 转变为 Andium 节点。
https://github.com/andium/Anduino
