超灵敏音频升降仪：飞行员专用精密气压计

组件与物料

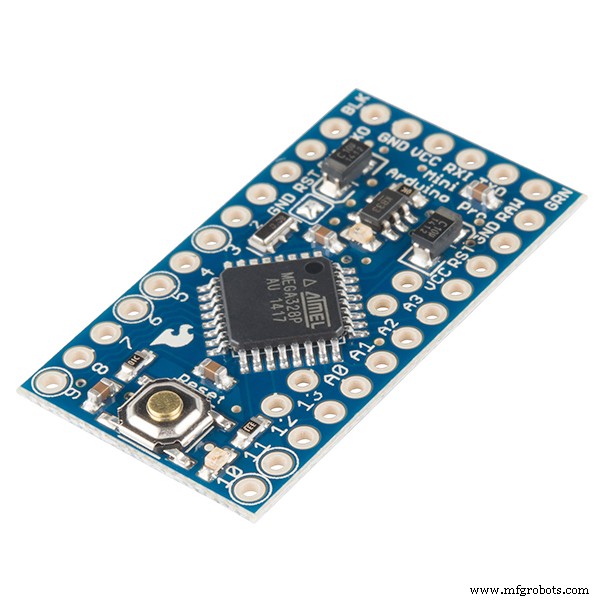

SparkFun Arduino Pro Mini 328 - 3.3V/8MHz

项目介绍

简介

本仪器供飞行员在飞行中使用（滑翔伞、三角翼、热气球等），帮助寻找热气流核心，更好地利用上升气流爬升。

简要说明

这是一个极其灵敏的气压计，通过声音指示上升与下沉。上升时发出简单的“滴-滴”声，每秒一声或更快（上升速率越快，蜂鸣频率越高）；灵敏度高到仅几厘米/秒的上升速度就能触发蜂鸣——你可以试着慢慢抬起手臂，手持仪器即可听到声音。下沉速率达到 -1 m/s 或更大时，会发出长连续的“滴———”声报警。

组件清单

Arduino Pro Mini 3.3V 8MHz 作为主控单元
GY-63 (MS5611) 气压传感器 3.3V
8位拨码开关
蜂鸣器（带内部振荡器的有源类型）
8选1多路复用器 4051 3.3V
1S 3.7V 350mAh 锂聚合物电池 + 10cm 红/黑导线及公母连接器
升压模块 + USB 锂电充电器，TP5400（来自 AZDelivery）
若干电阻：8×4.7k 电阻网络、220Ω、2×10k，电容 47μF、470μF
自恢复保险丝 0.5A
小型黑色 ABS 塑料盒，尺寸 78×39×22 mm
滑动开关
6针母排针（用于 FTDI）
17针公排针（多组）
4针 90° 公排针（用于气压传感器电路）
30cm 硬质绝缘导线（用于跳线和连接）
绿色挂绳

请注意原理图中黑色开关下方的棕色“陶瓷电容”实际上是自恢复保险丝（Fritzing 中未找到对应符号）。8个电阻用单个电阻网络替代，内含 8×4.7kΩ，共 9 引脚（1 个公共端 + 8 个电阻端），位于蓝色拨码开关上方的黑色元件。Fritzing 原理图文件可在下方下载。

拨码开关功能详解

使用蓝色 8 位拨码开关选择和更改升降仪参数，参数表及说明如下：

引脚 1：未使用，任意位置无影响
引脚 2：音量高/低切换；接通时短路蜂鸣器串联电阻，增大电流以提高音量
引脚 3 和 4：下沉报警阈值（m/s），二进制编码：00=-999（无报警），01=-1，10=-2，11=-3
引脚 5 和 6：蜂鸣频率（Hz），二进制编码：00=+1，01=+1.5，10=+2，11=+3
引脚 7 和 8：灵敏度（m/s），二进制编码：00=+0.0（最大灵敏度，<10cm/s 即触发），01=+0.1，10=+0.2，11=+0.5

从电路角度看，引脚 1 和 3-8 通过 4051 多路复用器模拟读取，软件判断值 >512 为接通。Arduino 通过 3 个输出位（000 到 111）选择读取 8 个通道中的哪一个。详见代码中的 readDIPswitch() 函数。

电池管理

两个 10k 电阻与 47μF 电容组成分压电路监测电池电压。锂聚合物电池放电至 3.3V 以下会损坏，因此每 10 秒（BATTinterval）调用 checkBATT()，电压过低时蜂鸣器每秒发出 6 短促蜂鸣提醒。请勿拖延，及时关机充电！

重要：必须在盒子上至少打一个孔供空气流通，否则气压传感器无法工作。图中打了两个孔：一个用于听蜂鸣声，一个用于观察充电指示灯；Micro USB 接口也需要一个孔。打孔后仪器不再防水。

绿色挂绳用于安全固定在机上，防止丢失。

PCB 设计

采用单面 PCB，因此需用几根跳线（虚线）解决布线。下方提供元件面和焊盘面镜像文件，可用激光打印机打印在“黄纸”或“蓝纸”上（蓝纸效果更好但价格稍高）。打印时关闭节墨模式，使用 1200 dpi 分辨率确保深黑效果。用烫斗将碳粉从转印纸转移到铜板上。双面打印使项目更“专业”。

使用十余个 Arduino 引脚。未使用的引脚无需焊接，保持空置。将 6 针母排焊在 Mini Pro 顶面，以便日后通过 FTDI 接口更新固件。

USB 升压电源电路倒置安装。在 USB 接口旁“Power USB”标识处用两根粗公排针（去掉塑料座）配合焊锡固定。三根导线分别连接 GND-、BATT+ 和 OUT+ 到该电路。

气压传感器

GY-63 (MS5611) 气压传感器（PCB 上标记为 P-Sensor）封装在小型电路板上，通过 I2C 总线与 Arduino 通信，内含温度传感器（本项目未使用）。

程序核心是 readPSensor() 函数。我们需要的是相对高度变化：函数每秒多次读取并累加到 PrexTotal；每半秒（PrexInterval）计算平均高度变化，并根据拨码开关设置发出蜂鸣或长鸣。这种简单滤波已足够；曾尝试卡尔曼滤波、Madgwick 和 Mahony 算法，但对本项目无显著提升。

更新与提示

以上就是全部内容。我非常享受这个项目的制作过程！你也试试吧！:-)

—— Marco Zonca

代码

升降仪代码 Arduino

/* This sketch act as Variometer for paragliding, by Marco Zonca, 2020
   Arduino MiniPro 3.3 as CPU, GY-63 (MS5611) barometric pressure sensor,
   8 x dipswitch, buzzer, Mux 4051, lipo 1s 3.7v 350mA,
   3.7v -> 5v voltage stepup + lipo usb charger;
   DipSwitch:
   1= not used
   2= hw low/high buzzer volume
   3= \ sink alarm: OFF -1.0 -2.0 -3.0 m/sec
   4= /
   5= \ frequency beeps: +1.0 +1.5 +2.0 +3.0 Hz
   6= /
   7= \ sensibility: +0.0 +0.1 +0.2 +0.5 m/sec
   8= /
*/
#include <MS5611.h>
#include <NewTone.h>

const int muxIOpin = 15;
const int vbattPin = 14;
const int muxbit0 = 4;
const int muxbit1 = 5;
const int muxbit2 = 6;
const int buzzerPin = 7;
const int DIPSWinterval = 5000;
const int BATTinterval = 10000;
const int PrexInterval = 500;
const boolean isDebug = false;

float sensibility[5];
float frequency[5];
float sinkalarm[5];
long n=0;
boolean dipswitch[9];
String dips;
unsigned long prevDIPSWmillis = 0;
unsigned long prevBATTmillis = 0;
float n1=0;
float n2=0;
float SensorVBatt=0;
double referencePressure = 0;
unsigned long prevPrexMillis = 0;
unsigned long currPrexMillis = 0;
double realPressure = 0;
float absoluteAltitude = 0;
float relativeAltitude = 0;
float avgAltitude = 0;
float avgPrevAltitude = 0;
long PrexCounter = 0;
float PrexTotal = 0;
float PrexVario = 0;
boolean isFirstCalc = true;

MS5611 psensor; // pressure sensor

void setup() {
  Serial.begin(9600);
  pinMode(muxbit0, OUTPUT);
  pinMode(muxbit1, OUTPUT);
  pinMode(muxbit2, OUTPUT);
  pinMode(buzzerPin, OUTPUT);

  sensibility[4]=0; sensibility[3]=0.5; sensibility[2]=0.2; sensibility[1]=0.1; sensibility[0]=0.0;
  frequency[4]=0; frequency[3]=3.0; frequency[2]=2.0; frequency[1]=1.5; frequency[0]=1.0;
  sinkalarm[4]=0; sinkalarm[3]=-3.0; sinkalarm[2]=-2.0; sinkalarm[1]=-1.0; sinkalarm[0]=-999.9;

  readDIPswitch();
  psensor.begin();
  referencePressure = psensor.readPressure();
  if (isDebug == true) Serial.println("Vario is on");
  NewTone (buzzerPin,4);
  delay(750);
  noNewTone();
}

void loop() {
  readPSensor();
  if ((prevDIPSWmillis+DIPSWinterval) < millis()) {
    readDIPswitch();
    prevDIPSWmillis=millis();
  }
  if ((prevBATTmillis+BATTinterval) < millis()) {
    checkBATT();
    prevBATTmillis=millis();
  }
}

void readPSensor() {
  realPressure = psensor.readPressure();
  absoluteAltitude = psensor.getAltitude(realPressure);
  relativeAltitude = psensor.getAltitude(realPressure, referencePressure);
  PrexCounter = PrexCounter + 1;
  PrexTotal = PrexTotal + relativeAltitude;
  currPrexMillis = millis();
  if (currPrexMillis - prevPrexMillis >= PrexInterval) {
    avgAltitude = PrexTotal / PrexCounter;
    if (isFirstCalc == true) {
      avgPrevAltitude=avgAltitude;
      isFirstCalc=false;
    }
    PrexVario=(avgAltitude-avgPrevAltitude) * (1000/PrexInterval); // vario mSec
    if ((PrexVario <= sensibility[4]) && (PrexVario >= sinkalarm[4])) {
      noNewTone();
    }
    if ((PrexVario > sensibility[4])) {
      NewTone (buzzerPin,((int)(PrexVario+frequency[4])));
    }
    if ((PrexVario < sinkalarm[4])) {
      NewTone (buzzerPin,0.1);
    }
    avgPrevAltitude=avgAltitude;
    prevPrexMillis = currPrexMillis;
    PrexTotal=0;
    PrexCounter=0;
    if (isDebug == true) {
      Serial.print("Vario=");
      Serial.println(PrexVario);
    }
  }
}

void readDIPswitch() {
  int s=0;
  for (n=1; n<9; n++) {
    dips="0000"+String(n-1, BIN);
    dips=(dips.substring(dips.length()-3,dips.length()));
    if (dips.substring(2,3) == "0") digitalWrite(muxbit0, LOW);
    else digitalWrite(muxbit0, HIGH);
    if (dips.substring(1,2) == "0") digitalWrite(muxbit1, LOW);
    else digitalWrite(muxbit1, HIGH);
    if (dips.substring(0,1) == "0") digitalWrite(muxbit2, LOW);
    else digitalWrite(muxbit2, HIGH);
    if (analogRead(muxIOpin) > 512) dipswitch[n]=false;
    else dipswitch[n]=true;
    if (isDebug == true) {
      if (dipswitch[n]==false) Serial.print("0");
      else Serial.print("1");
    }
  }
  if (isDebug == true) Serial.println("");

  s=0;
  if (dipswitch[7]==true) s = s + 2;
  if (dipswitch[8]==true) s = s + 1;
  sensibility[4]=sensibility[s];
  if (isDebug == true) {
    Serial.print("Sensibility=");
    Serial.println(sensibility[4]);
  }

  s=0;
  if (dipswitch[5]==true) s = s + 2;
  if (dipswitch[6]==true) s = s + 1;
  frequency[4]=frequency[s];
  if (isDebug == true) {
    Serial.print("Frequency=");
    Serial.println(frequency[4]);
  }

  s=0;
  if (dipswitch[3]==true) s = s + 2;
  if (dipswitch[4]==true) s = s + 1;
  sinkalarm[4]=sinkalarm[s];
  if (isDebug == true) {
    Serial.print("SinkAlarm=");
    Serial.println(sinkalarm[4]);
  }
}

void checkBATT() {
  n1 = analogRead(vbattPin);
  n2=(((6.60 * n1) / 1023.00));
  SensorVBatt=(n2 + ((n2 * 0.0) /100));
  if (SensorVBatt <= 3.4) {
    NewTone (buzzerPin,6,1000);
  }
  if (isDebug == true) {
    Serial.print("VBatt=");
    Serial.println(SensorVBatt);
  }
}

自定义零件与外壳

原理图

vario_R1XzPifiX4.fzz
