牛头刨床分类全解析：按驱动、结构、运动、行程四大维度
牛头刨床是利用单刃刀具对工件作往复切削运动，加工平面、沟槽、键槽等的机床。根据驱动方式、工作台结构、刀架运动方向、切削行程方向等不同分类标准，可分为多种类型。本文系统梳理各类型特点与适用场景。
一、按驱动机构分类

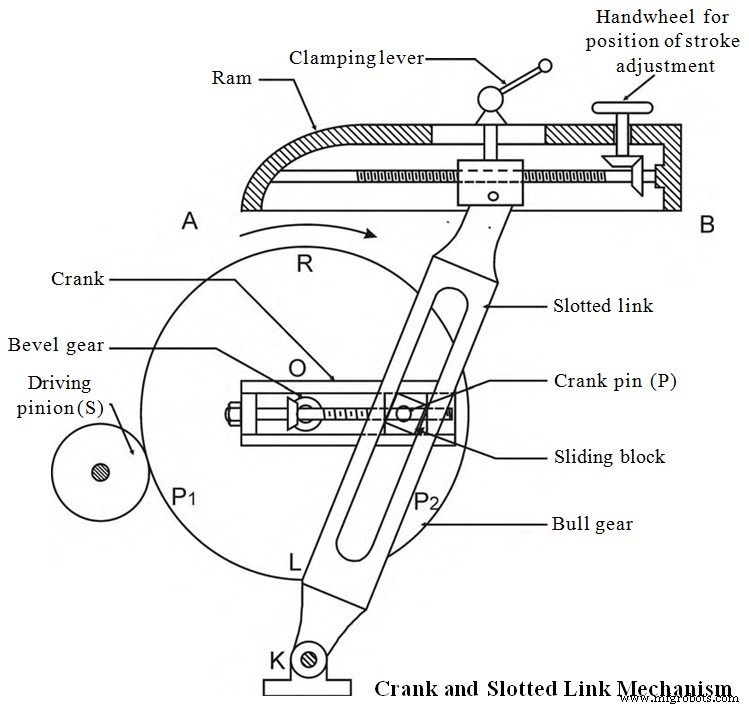

1. 曲柄式（最常见）
- 原理：曲柄-连杆机构将牛头齿轮旋转运动转为滑枕往复运动
- 特点：结构简单、制造容易、成本低、行程长度固定等于行程长度
- 应用：中小型刨床主流选择
2. 齿轮式（已少用）
- 原理：齿条-齿轮传动使滑枕往复
- 特点：齿轮数量与排列决定速度与方向，结构相对复杂
- 现状：已基本被液压式取代
3. 液压式（精加工首选）
- 原理：高压油推动活塞-滑枕往复，通过调节油压控制速度
- 优势：
- 切削力恒定、无冲击振动、运行平稳、噪音低
- 无级变速、行程长度/位置可任意调整
- 过载保护固有，刀具/机床安全性高
- 应用：大型、精密、重切削刨床
二、按刀架/滑枕位置与运动方向分类

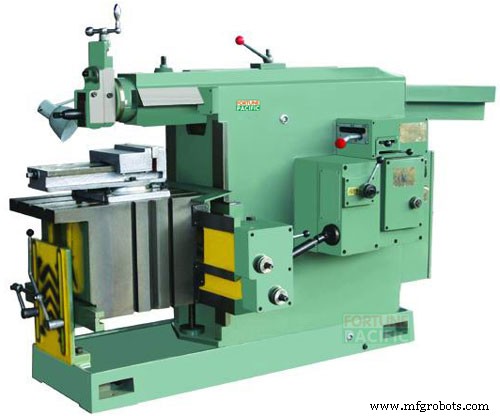

1. 卧式牛头刨床（主流）
- 滑枕水平往复，刀具沿床身水平轴线运动
- 用于加工平面、键槽、燕尾槽等

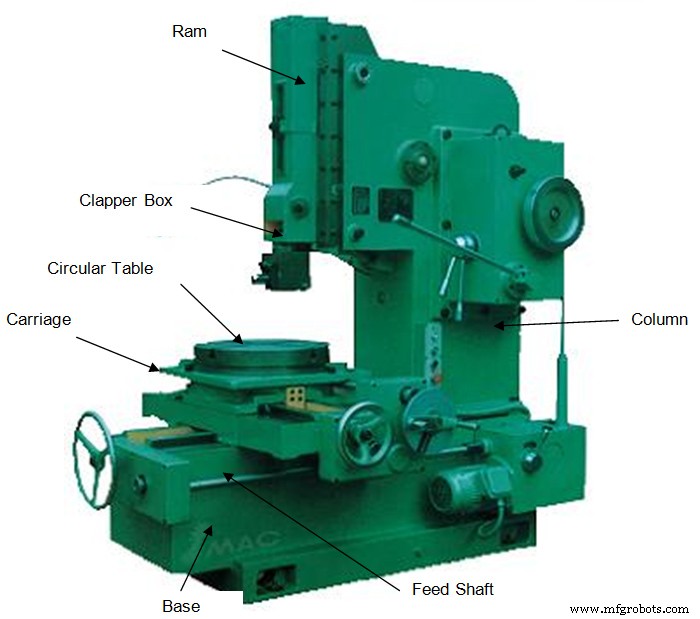

2. 立式牛头刨床（立式刨床/插床近似）
- 滑枕垂直往复，工作台可作横向、纵向、旋转进给
- 擅长加工内部键槽、盲孔、齿形槽、内花键等内部轮廓
- 刀具自带导向，偏摆小，内孔加工精度高
3. 移动刀架式牛头刨床
- 针对超大/超重工件，工件固定地基，滑枕除往复外可横向移动进给
- 解决大件无法上工作台的难题
三、按工作台设计分类
1. 普通牛头刨床
- 工作台仅有横向（鞍座）和垂直（升降台）两向运动
- 结构最简单，通用性基础型
2. 万能牛头刨床
- 在普通台基础上增加：
- ① 工作台可绕水平轴回转（±45°等）
- ② 工作台上部可绕垂直轴倾斜
- 可加工倾斜面、复杂曲面、螺旋槽等
四、按切削行程方向分类
1. 推刀式（主流）
- 滑枕远离立柱方向切削，切削力推向工件/工作台
- 结构刚性利用好，适合大多数加工
2. 拉刀式
- 滑枕向立柱方向切削，切削力拉向立柱
- 优势：减轻立柱/轴承负荷，减少刀具挠度，薄壁件/精加工更稳定
- 劣势：排屑相对困难
选型指引
| 加工需求 | 推荐类型 |
|---|---|
| 通用平面/槽/键槽、中小批量 | 卧式曲柄式/液压式普通台 |
| 内孔键槽/花键/盲槽、高精度 | 立式液压式 |
| 大型重型箱体/机架、无法上台 | 移动刀架式液压刨床 |
| 倾斜面/复杂角度/螺旋槽 | 万能牛头刨床 |
| 薄壁件/超精加工/抗振动要求高 | 拉刀式液压刨床 |
牛头刨床虽生产率低于铣床，但在单件小批、大型平面、内部轮廓、特殊刀具路径场景下仍具不可替代性。现代数控刨床/插床已集成伺服驱动、自动换刀、在线测量，进一步拓展应用边界。
