牛头刨床工作原理与操作实务指南
牛头刨床是利用单刃刀具对工件作往复直线切削运动，加工水平、垂直、倾斜平面的机床。其核心特征：切削运动由滑枕往复完成，进给运动由工作台间歇实现，仅前行程切削，回程空行程（快速返回）。
核心工作原理：快速返回机构（QRMM）
- 电机旋转运动 → 曲柄/液压/齿条机构 → 滑枕往复直线运动
- 切削行程：低速、恒力、去除材料
- 回程行程：高速、空行程、缩短辅助时间
- QRMM使平均切削速度提升30%-50%，是刨床区别于其他往复机床的关键

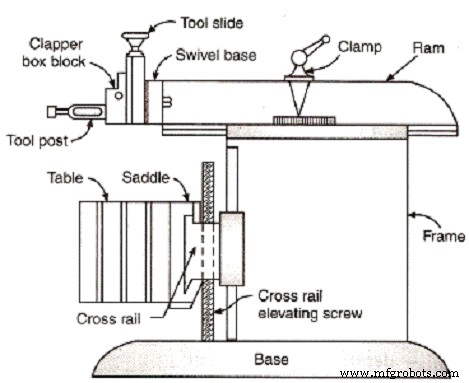

主要部件结构与功能
| 部件 | 材质/形式 | 核心功能 |
|---|---|---|
| 底座 | 铸铁中空铸造 | 机床基础，承载全重，吸收振动（减震器），内置切削液储槽 |
| 立柱 | 铸铁箱型结构 | 支撑滑枕导轨，内置驱动机构（曲柄/液压/齿轮箱） |
| 滑枕 | 铸铁/钢制 | 安装刀架，作往复主运动，导轨面淬火磨削 |
| 工作台 | 铸铁，面板T型槽 | 装夹工件，提供三向进给：垂直(升降台)、横向(鞍座)、旋转(万能台) |
| 鞍座/中拖板 | 铸铁 | 连接升降台与工作台，实现横向进给 |
| 升降台 | 铸铁 | 沿立柱导轨垂直移动，调整工件与刀具垂直距离 |
| 刀架/刀头 | 钢制，可旋转角度 | 夹持刀具，回程时自动抬刀(防磨损)，可调倾角适应倾斜面 |
| 抬刀器(夹钳) | 弹簧/液压驱动 | 回程自动抬起刀具，保护刃口，提高表面质量与刀具寿命 |
| 润滑泵 | 强制循环 | 定时定量供油至各导轨、丝杠、齿轮副 |
| 进给机构 | 棘轮-棘爪/伺服电机 | 将旋转运动转为工作台间歇直线进给，进给量可调 |
标准操作流程
- 工件装夹：平工件用平口钳/压板固定于工作台，找正基准面
- 刀具安装：单刃刀具垂直装夹于刀架，刀尖高度对准工件中心，刀架角度设定
- 参数设定：
- 行程长度/位置：调整挡铁/液压挡块，覆盖工件加工长度+超程
- 切削速度：选换挡/调频，根据材料/刀具/工艺确定
- 进给量：设定棘轮齿数/伺服参数，每双行程进给量
- 回程速比：调整快返机构，通常1:1.5~1:3
- 空运行检查：润滑、行程限位、抬刀动作、进给方向、异响振动
- 试切与调整：测量尺寸/平面度/粗糙度，微调进给/速度/刀具伸出
- 批量加工：定期检查刀具磨损、工件松动、切削液状态
关键工艺参数参考
| 材料 | 切削速度 (m/min) | 进给量 (mm/双行程) | 切削深度 (mm) | 刀具材料 |
|---|---|---|---|---|
| 铸铁 | 15-30 | 0.3-0.8 | 2-5 | YG8硬质合金 |
| 碳钢 | 20-40 | 0.2-0.6 | 1-4 | YT15/YT30 |
| 合金钢 | 15-25 | 0.15-0.4 | 1-3 | YT15/陶瓷 |
| 有色金属 | 50-100 | 0.3-1.0 | 2-6 | YG8/PCD |
典型应用场景
- 大型平面加工：机床床身、工作台、底座基准面刨削（替代大型铣床/磨床）
- 键槽/花键/齿槽：立式刨床/插床加工内部轮廓
- 修复/重切削：轧辊、导轨、大型铸件修复刨削
- 教学/实训/原型：结构直观、刀具简单、低成本验证工艺
现代化改造方向
- 伺服电机直接驱动滑枕（取代曲柄/液压），实现电子凸轮任意运动规律
- 数控系统集成：多轴联动、自动换刀、在线测量补偿
- 智能监控：振动/声发射/切削力监测，刀具寿命预测
- 环保：最小量润滑(MQL)、干切削、切削液循环过滤
掌握牛头刨床原理与操作要领，结合现代数控技术改造，仍可在特定领域发挥大行程、重切削、低投入、高性价比的独特优势。
