什么是逆向工程？所有关于逆向工程

什么是逆向工程？

逆向工程是检查现有产品以确定详细信息和规格以了解它们的制造方式和工作方式的过程。例如，机器中使用的许多旧零件都经受住了时间的考验。当某个组件出现故障或完全损坏时，可以更换该组件而不是整个设备。一种称为逆向工程的过程使替换这些部件成为可能。

对于机械装配，这通常涉及拆卸，然后分析、测量和记录零件。逆向工程不限于机械零件或组件。电子元件和计算机程序（软件）以及生物、化学和有机物也可以进行逆向工程

在机械工程中，逆向工程（通常缩写为 RE）一词用于概括重建现有对象的过程。从头开始设计对象时，工程师将起草设计规范并生成用于构建项目的图纸。相反，在逆向工程中，设计工程师从最终产品开始，然后以相反的方向完成设计过程，从而得出产品设计规范。在此过程中，发现了有关设计理念和制造方法的重要信息。

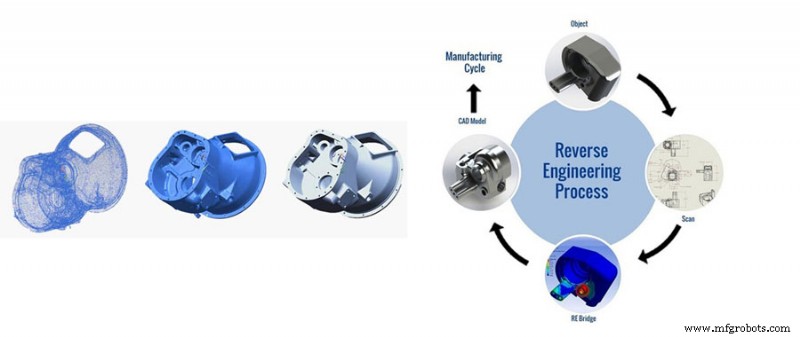

逆向工程过程

为了对物理产品进行逆向工程，组织通常会对所涉及的产品进行抽样并拆解以检查其内部机制。通过这种方式，工程师可以披露有关产品原始设计和构造的信息。在对机械产品进行逆向工程时，首先要做的是分析所涉及产品的尺寸和属性，无论是飞机、轮船、车辆、计算机还是工业机械零件。在这个分析过程中，您需要测量产品中关键部件的宽度、长度和高度，因为这些尺寸通常与产品的性能有关。

如今，一些工程师使用 3D 扫描技术进行此类测量。在 3D 扫描仪的帮助下，工程师可以准确地读取产品规格并自动将这些信息记录在他们的数据库中。 3D扫描技术包括三坐标测量机（CMM）、工业计算机断层扫描（CT）扫描仪、激光扫描仪和结构光数字化仪。

收集并记录所有相关信息后，您可以使用这些数据创建计算机辅助设计 (CAD) 图纸，以供后续分析和开发。 CAD工程图是产品的二维和三维数字表示，您可以使用它们来分析产品设计。这些数字模型有助于揭示设计意图并为逆向工程组件的创建提供信息。

与原始模型相比，捕获数据的准确性会影响逆向工程模型的质量和偏差。然后将捕获的表面数据传递给内部设计团队，以建立对象的原始设计意图。

什么是逆向工程 U sed F 还是？

逆向工程为制造商提供有关产品或组件设计的信息。成功完成后，逆向工程将为您提供原始设计中蓝图的虚拟副本。逆向工程可能是重新创建几十年前停产的产品设计的最准确方法。如果原始蓝图长期丢失或破坏，那么逆向工程可能是让此类产品起死回生的唯一方法。如果旧产品的工作模型可用，通常可以跟踪其设计步骤并使用这些见解来构建新模型、维修零件或改进未来的产品。以下是逆向工程的一些最常见用途。

1. 旧版 P 艺术 R 换位

逆向工程最常见的应用之一是更换旧部件，这涉及检查和复制大型机器的选定部件以保持其运行。如果机器老旧，有些零件可能不再生产。通过逆向工程，您可以使用 3D 扫描仪以数字方式复制缺陷部件的设计。从那里，您可以创建组件的新副本并将其安装在您的计算机上。根据相关组件的大小和复杂性，对它们进行逆向工程的初始成本可能会超过更新或不同模型的价格。但是，一旦您创建了原始设计的数字副本并成功复制了零件，您就可以使用此信息一次又一次地重新创建装配体。逆向工程允许您复制在您喜欢的机械设置下工作的零件，无论原始制造商是否仍在营业。

2。 零件服务或维修

从逆向工程中获得的数据 如果 OEM 不再支持的旧零件或组件需要维修或服务，了解产品的工作原理将很有用。这些知识可以帮助您准确有效地完成维修。如果没有可用的设计文档，公司可以使用逆向工程来创建它们。然后，您可以使用此信息来通知您如何修理或维护零件。从逆向工程中获得的数据可以帮助您确定需要更换哪些组件来解决特定问题。它还可以帮助您更好地了解如何最好地访问、移除和更换零件，从而为您的维修过程提供信息。

3. 故障分析

逆向工程技术可以在失效分析中发挥重要作用。如果机器出现故障，您可能需要对其进行拆卸或检查设计文件以确定原因。获得这些信息后，您将知道如何修复或改进产品以使其再次工作。使用逆向工程检查产品可以发现错误设计的损坏部分。查看通过逆向工程创建的数字设计文件还可以发现缺陷并帮助您了解计划如何维修设备。

4. 部分改进

逆向工程也用于零件改进。故障分析后，您可能需要更换组件，也可能只是升级所需的组件。如果市场上没有替换或替换零件，则可以对零件进行逆向工程以创建原始设计的副本。

5. 诊断和解决问题。

逆向工程还可用于一系列工业过程中的诊断和问题解决。在出厂设置中，操作过程有时会因故障或性能不佳而变慢。当制造系统由许多机器和组件组成时，可能很难确定问题的根源。通过逆向工程，您可以确定一切如何协同工作，并利用这些知识来确定哪些地方可能做错了。

6. 竞争对手分析

任何组织都可以通过逆向工程来分析竞争对手的产品。

7. 数字存档

博物馆物品和历史文物可以通过3D扫描捕获，然后进行逆向工程，生成的CAD数据可以保留，以防止将来对物品或需要复制的物品的任何部分造成任何损坏。
