关于这个项目

更新：可以在此处找到此项目的更新版本

简介

我希望我能用手控制一切！坐在我的椅子上，像 BOSS 一样控制东西。我会喜欢的！所以我终于出来了一个很酷的DIY手势识别机器人，它可以遵循手势发出的命令。听起来很疯狂，但我保证这很简单。制作一个手势控制机器人其实很简单。这个机器人是我使用 RF 模块的另一个 DIY 项目遥控车的改进。

在这里，机器人也分为两部分，发射器和接收器。接收电路和老帖一样，只是发射电路略有变化，这里我们需要对发射电路进行编程。所以我将使用 Arduino 作为编程平台。为了识别做出的手势，我将使用加速度计传感器。所以让我们开始建造吧！

观看运行中的机器人

那是什么以及它是如何工作的？

什么是加速度计 (ADXL335)？

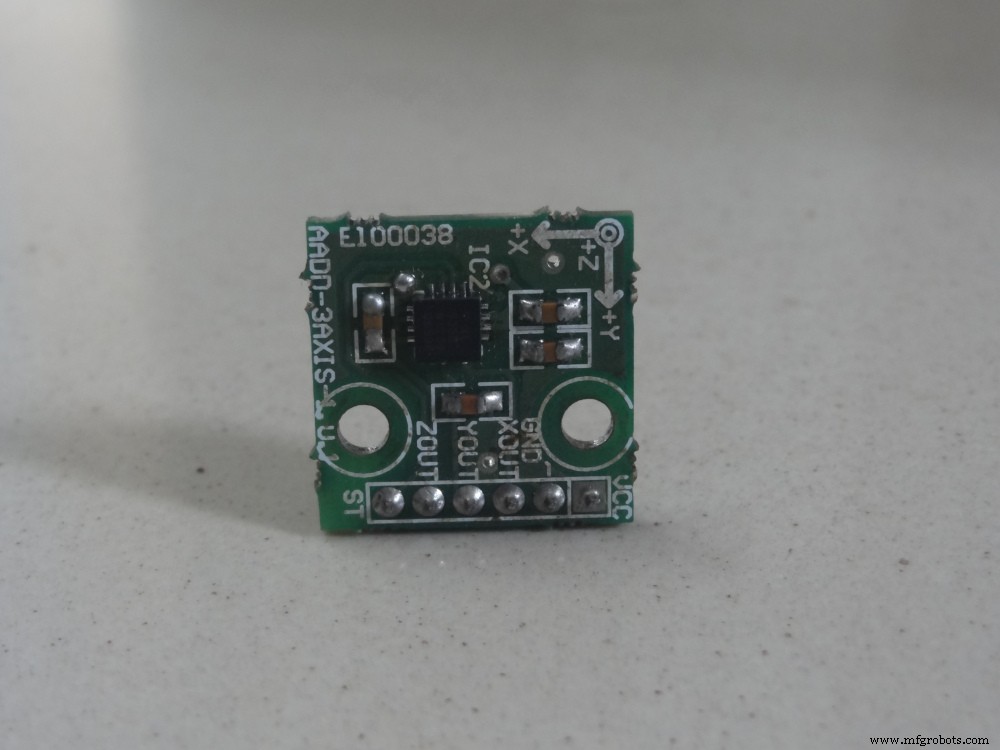

简而言之，加速度计是一种三轴加速度测量设备。这里使用的加速度计是ADXL335，它有3个轴（X Y Z）。

现在几乎所有的智能手机都有加速度计（即使我们不会从智能手机上拿它）。你肯定在你的手机上玩过动作游戏（例如神庙逃亡），当你分别向左和向右倾斜手机时，游戏中的角色会左右移动，这是由加速度计完成的。

在智能手机中发现了另一个称为陀螺仪的传感器，我们现在不需要。

它是如何工作和识别手势的？

这里机器人的大脑是 Arduino Uno (Atmega32)，它被输入了一些代码。一种称为加速度计 (ADXL335) 的加速度测量设备可以识别用手做出的手势/动作。

在这里，当我们用手做手势时，加速度计会读取 X Y Z 坐标，并将 X Y Z 坐标发送到 Arduino（这里我们不需要 Z 轴，我们只需要两个协调的 X 和 Y，因此忽略 Z 坐标）。 Arduino 检查坐标值并将 4 位代码发送到编码器 IC。编码器将数据传递给发射器，传输的数据由 RF 接收器接收。接收器将 4 位代码发送到解码器 IC，解码器将其传递给电机驱动器 IC。稍后，电机驱动器决定将两个电机转向所需的方向。

制作电源

首先，我们将从电源电路开始。我们需要两个电源电路：一个用于发射器，一个用于接收器。接收器电路需要使用 12V 电源供电（因为我使用的是 12V 电机），发射器电路可以使用 9V 电池供电。

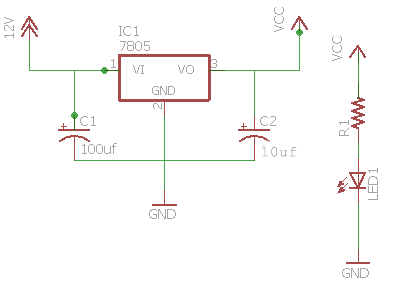

您可以在右侧看到接收器电源的电路。使用此图连接电源电路。也可以通过1k电阻加一个LED指示供电状态。

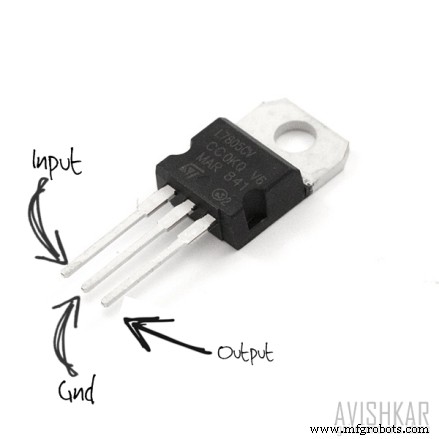

• IC 7805 可将 12V 电源调节为 5V（如果您无法获得 12V 电源，您可以使用 9V 电源）
• 0.1uf 和 470uf 电容器
• 用于状态 LED 的 1k 电阻

注意： 7805使用散热片，因为我们降7V (12-5 )，所以会产生大量热量烧毁稳压器，所以建议使用散热片。

让我们开始制作发射器（远程）

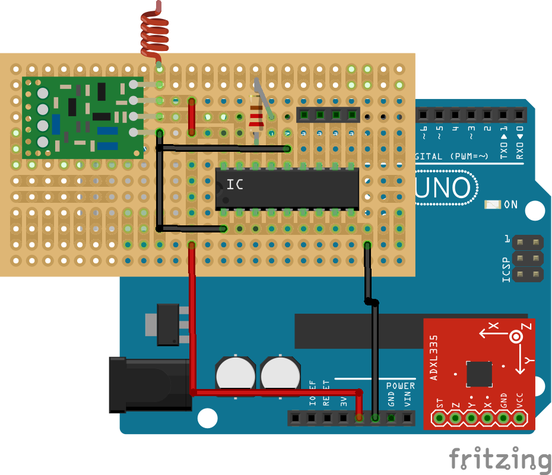

发射器部分包含一个加速度计，用于检测手势并将数据发送到 Arduino。之后Arduino根据从加速度计接收到的数据向Encoder IC发送数据，并将数据传输到接收器。按照以下电路接线：

注意： 请注意，有些加速度计使用 3.3V 电源，可能会被 5V 损坏。检查供应商的文档以找出正确的电压。

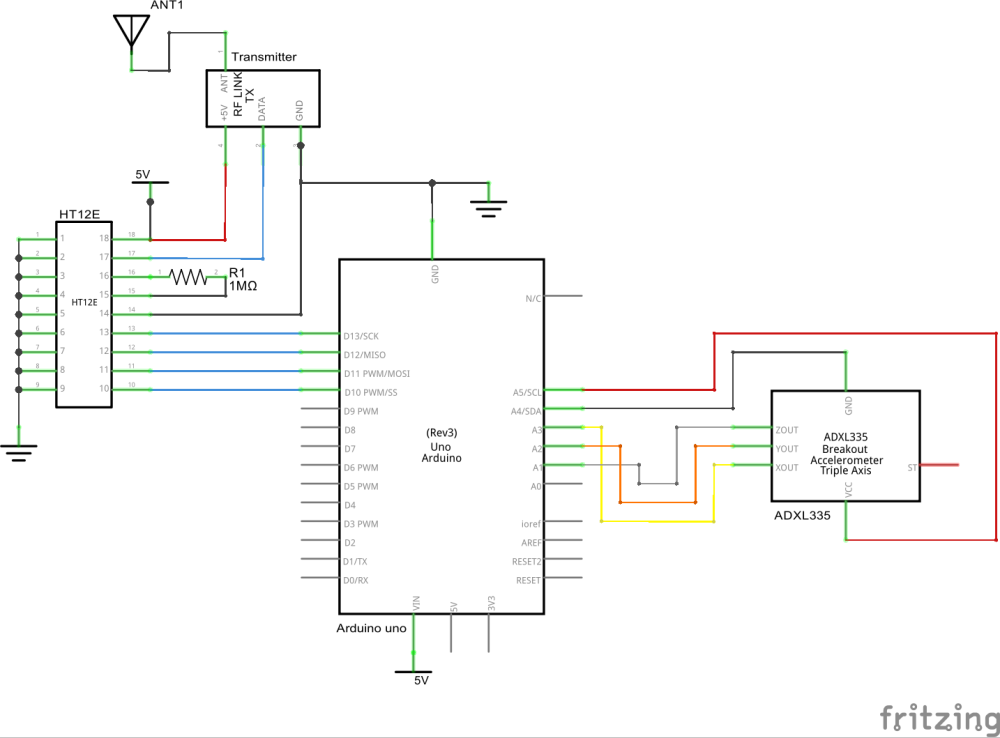

这只是发射器的示意图：

将代码上传到 Arduino

这是更新后的代码

制作接收器

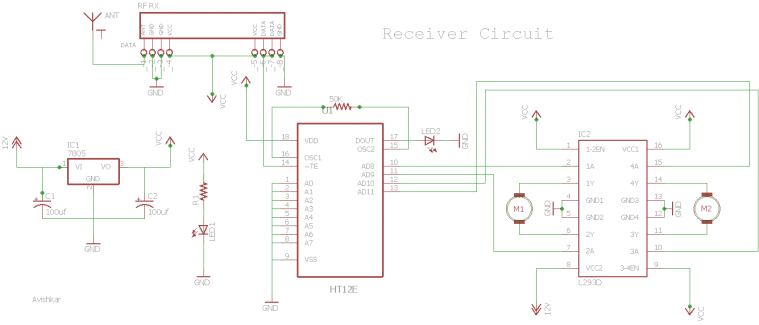

接收电路由2个IC（HT12D解码器、L293D电机驱动器）、RF接收模块组成。

按照上述接收器原理图连接电路。接收器板上有 2 个 LED，一个在给接收器供电时亮起，另一个在给发射器电路供电时亮起。 IC HT12D 附近的 LED 应该亮起，如果您的连接或 RF-TX-RX 模块没有问题，那么这会在发送器上电时为您提供有效的传输 (VT)。

如果您想详细了解接收器部分，请阅读本文。

机器人会识别哪些手势？

该机器人设计用于识别五组手势：向前、向后、向左、向右和停止。如果您查看下面给出的手势照片，您会得到更好的主意。

喜欢驾驶你的机器人。

将其缩小并使其永久化。

Arduino Uno 拿在手上又大又笨重。如果您决定使用 Arduino 制作另一个项目，您将需要移除 Arduino 及其上的所有连接，您将丢失旧作品。我不喜欢那样做，所以我想出了一个解决方案，让它成为一个永久的解决方案。您可以查看这篇文章以了解如何缩小您的 Arduino 项目。

从这里（镜像）下载独立版本的 PCB 布局。

观看此视频，其中我已将代码传输到 Atmega8 MCU。我只用 LED 显示了 MCU 的输出。
