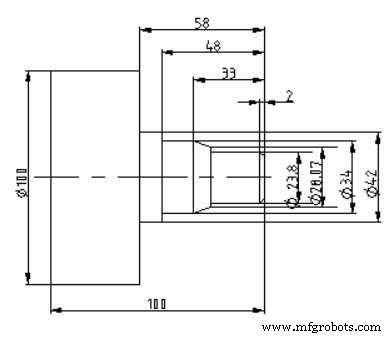

Fanuc G70/G71粗精车削循环CNC程序实例

GSK 980 TDc数控车床程序示例，演示G90车削循环的使用方法。本例中G90循环使用两次：第一次用于直车第二次用于锥车GSK 980 TDc G90车削循环示例O0002; M3 S300 G0 X130 Z3; G90 X120 Z-110 F200; X110 Z-30; X100; X90; X80; X70; X60; G0 X120 Z-30; G90 X120 Z-44 R-7.5 F150; Z-56 R-15; Z-68 R-22.5; Z-80 R-30; M30;

提交者：Vikram摘要为Fanuc控制机床编写数控车床程序，使用罐循环。工件直径=30mm，切深=0.5mm，转速=1200rpm。进给等数据自行设定。加工图纸CNC程序N0 G90 F0.5 S1200 T0101 M03 N10 G00 X35 Z2 N30 G71 U0.5 R1 N35 G71 P36 Q90 U0.05 W0.05 N36 G01 X20 Z0 N50 G01 X20 Z-15 N60 G02 X25 Z-25 R15 N70 G01 X25 Z-40 N80 G03 X30 Z-50 R15 N90 G01 X30 Z-70 N100 G28 U0 W0 N110

概述 本文提供一个完整的数控车床加工程序，演示如何使用G71车削循环加工工件完整外轮廓。程序中G71循环被调用两次，分别完成不同阶段的粗加工。 工件图纸 数控程序 G90 G21 G18 G55; T0400 M06 S2000 M03; G00 Z0.0; X31.0; G01 X30 F60; G71 U0.5 R0.2; G71 P2 Q3; N2 G01 X0.0; X14.14 Z-7.07; Z-17.07; X19.14; Z-54.76; X25.4; N3 X 29.21 Z-64.76; G00 X 30.0; G28 X0.0; G28 Z0.0; T0800 M06;

概述 本文提供一个数控车床程序，演示如何使用G72端面循环加工工件完整外轮廓。G72循环适用于沿Z轴方向的轮廓粗加工。 工件图纸 数控程序 G90 G21 G18 G55; T0400 M06; S2000 M03; G00 Z0.0; X31.0; G01 X30 F60; G72 W0.5 R0.2; G72 P2 Q3; N2 G01 Z-40.69; G03 X 23.92 Z-37.69 R3; G02 X17 Z-34.69 R3; G01 Z-31.69; G03 X 11.25 Z -28.69 R3; G01 Z-10.0; G03 X2.0 Z-5.5 R 4.5; N3
