电流信号系统:4–20 mA 环路详解
电流源基础

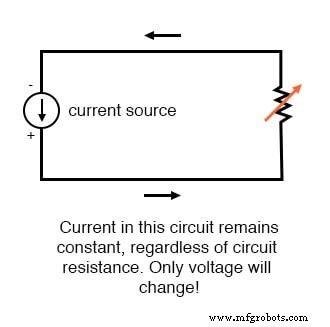

利用电子放大器可设计电路,无论端电压如何,均输出恒定电流。此类组件统称电流源,原理图符号如下:

电流源维持固定电流,自动调节电压以保持电流流过负载。这是理想电压源(完美电池)的对偶:理想电压源电压恒定,电流随外部电路变化。

现代仪表常用可变电流源,实现高精度可复现信号电平。将变送器设计中的可变电压源替换为可变电流源,得基于电流而非电压的信号系统:

变送器内部电路次于其外部行为:输出电流随浮子位置成比例变化,正如电压系统中电位器调节电压输出。

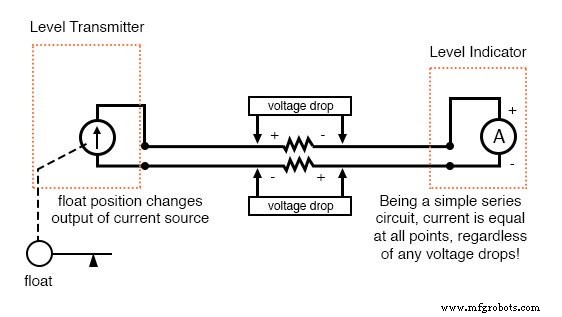

此配置中指示器为电流表而非电压表,刻度标定反映水位(英寸、英尺、米)。因环路为串联电路,电流在每个元件(含电缆电阻)中相同,确保指示器测得电流等于变送器产生电流。这消除了电压系统可能遭遇的信号退化,是电流环信号的主要优势。
4–20 mA 电流环

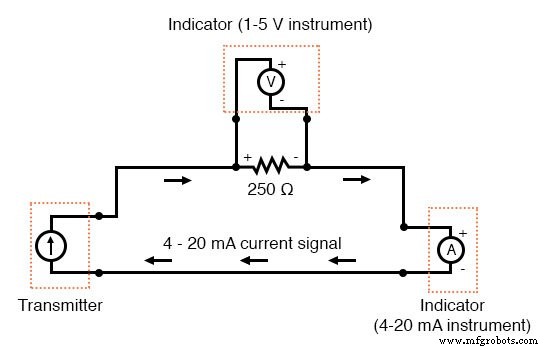

行业标准电流环为 4–20 mA。此范围内,4 mA 代表 0%,20 mA 代表 100%,中间值线性对应(如 12 mA = 50%)。4–20 mA 标准一大优势是易于转换为 1–5 V 信号:串联精密 250 Ω 电阻,4 mA 时降 1 V,20 mA 时降 5 V,中间值成比例。

| 测量百分比 | 4–20 mA 信号 | 1–5 V 信号 |
|---|---|---|
| 0 | 4.0 mA | 1.0 V |
| 10 | 5.6 mA | 1.4 V |
| 20 | 7.2 mA | 1.8 V |
| 25 | 8.0 mA | 2.0 V |
| 30 | 8.8 mA | 2.2 V |
| 40 | 10.4 mA | 2.6 V |
| 50 | 12.0 mA | 3.0 V |
| 60 | 13.6 mA | 3.4 V |
| 70 | 15.2 mA | 3.8 V |
| 75 | 16.0 mA | 4.0 V |
| 80 | 16.8 mA | 4.2 V |
| 90 | 18.4 mA | 4.6 V |
| 100 | 20.0 mA | 5.0 V |
4–20 mA 环因安全性成为模拟电流信号主导标准。较旧 10–50 mA 范围,更低电压电流降低危险环境触电与火花风险,符合 IEC/ISA 安全规范。
关键要点
- 电流源提供恒定电流,类比电压源维持恒定电压。
- 电流环串联接线保证全元件电流相同,消除电缆电阻误差。
- 4–20 mA 环仍是工业仪表主流模拟电流标准。
