沿用串联示例中的同一电阻和电感，我们现在将它们并联以探索交流行为。

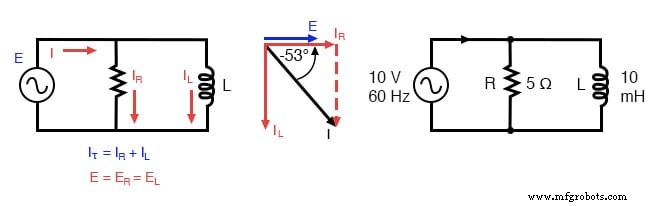

并联 R-L 电路。

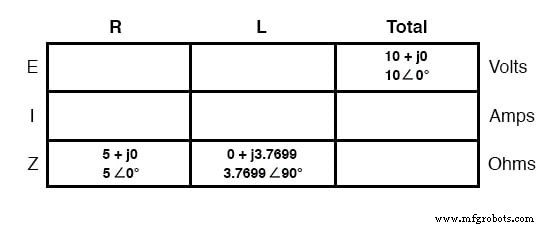

因电源频率和元件值不变，各个阻抗保持相同。我们从以下已知值开始分析：

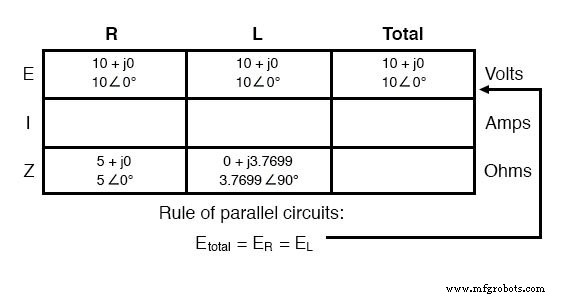

在并联网络中，各支路电压相同。将总电源电压（10 V ∠ 0°）传递到每一列：

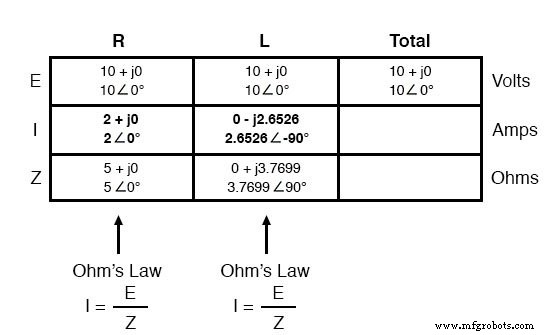

垂直应用欧姆定律（I = E / Z）计算支路电流：

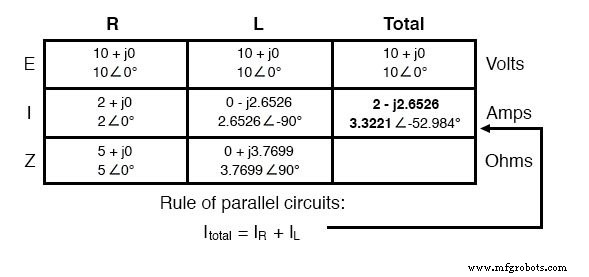

正如直流电路，支路电流相加给出总电流，符合交流基尔霍夫电流定律：

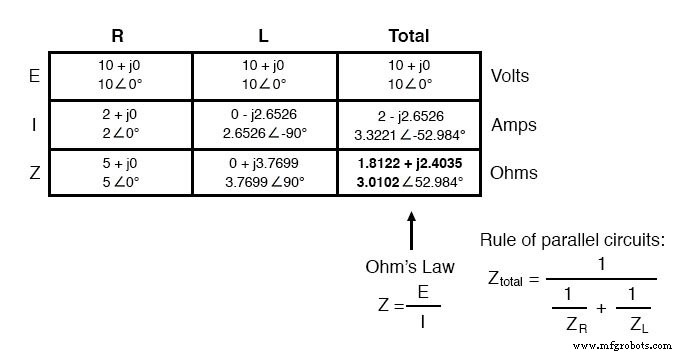

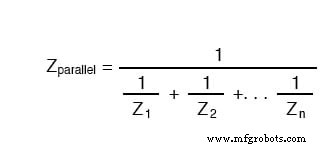

最后，总阻抗可通过“总计”列用欧姆定律（Z = E / I）求得，或应用并联阻抗常用的倒数公式：
虽然倒数法计算量大，但它与垂直计算在数学上等价。无论选用哪种方法，得到的总阻抗相同：
