纯电阻交流电路：电压与电流同相。

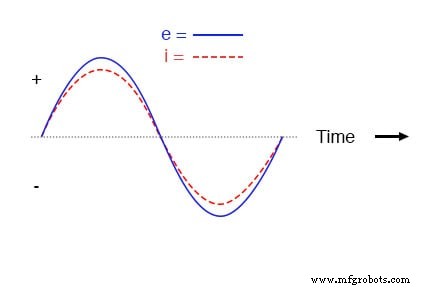

若我们为一个仅含电源和电阻的简单交流电路绘制电流和电压波形（上图），会呈现如下图所示：
电阻电路中电压与电流“同相”。
因为电阻允许的电流量始终与其两端电压成正比，电流波形与电压波形完全同相。
我们可在水平轴任意时刻比较电流和电压的瞬时值（波形任意“快照”值称为瞬时值，即该瞬间的值）。
当电压瞬时值为零时，流过电阻的电流瞬时值也为零。同样，电压达正峰值时刻，电流也达正峰值，以此类推。
沿波形任意时刻，欧姆定律对电压和电流的瞬时值均成立。

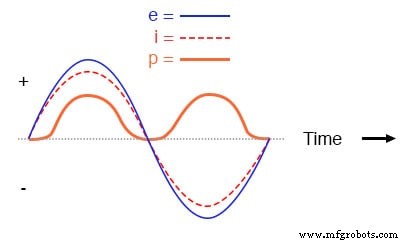

我们也可计算该电阻耗散的功率，并绘制在同一图上：
纯电阻电路中瞬时交流功率始终为正。
