柔性电路方案：双提升PCB生产质量与成本效益

随着科技演进，柔性电路（FPC）已成为主流互连方案。本文聚焦柔性电路的应用领域、核心优势、材料体系、进阶功能及与刚挠结合板对比，助您全维度认知FPC价值。

全球PCB厂商均在追求“高质低价”，柔性电路凭借独特形态优势成为破局关键。市场竞争白热化，产品质量决定生存。本文将系统拆解FPC类型、材料、工艺与选型策略。

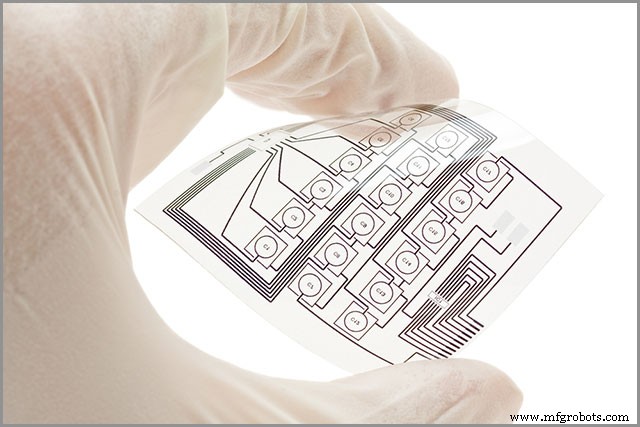

（柔性电路板实物图）

1. 柔性电路应用场景双维度

• 静态应用：一次性弯曲成型安装，即“弯装即用”。典型如异形空间互连、替代线束。
• 动态挠曲应用：需反复弯曲（百万次级）。作为移动连接器，或集成电阻/IC/电容等有源器件，构建电子组件。典型场景：打印机打印头连接、硬盘磁头连接、折叠屏手机铰链区、机器人关节线缆。

广泛应用于计算机、消费电子（手机、相机、计算器、LCD TV、显示器）、医疗、工控、汽车电子、航空航天等领域。

2. 柔性电路四大主流类型

• 单面柔性板：单层导电铜箔+介质层（PI/聚酯），覆盖膜保护绝缘。结构最简、成本最低。
• 双面柔性板：介质层两面各一铜层，通过金属化孔互联。布线密度翻倍。
• 多层柔性板：3层以上导电层，通过胶粘剂层压，内层可局部不粘合保持柔性。典型4-8层，高密度互连首选。
• 刚挠结合板：刚性板与柔性板层压一体化，兼具刚性支撑与柔性互连。设计自由度最高、可靠性最强。

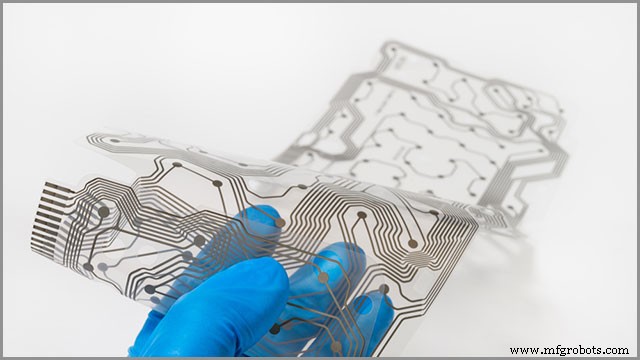

（典型柔性电路结构示意）

3. 柔性电路核心材料体系

• 导体：铜箔（电解铜/压延铜）为主流，兼顾导电性与柔韧性；特种场景用碳膏、银浆、铝箔。
• 粘接剂：丙烯酸、环氧、压敏胶等。无胶工艺（铜直键合PI）可提升耐热性与尺寸稳定性。选型需匹配铜箔厚度与工艺窗口。
• 绝缘介质：聚酰亚胺（PI）耐热首选，聚酯（PET）低成本替代，聚乙烯萘二酸酯（PEN）折中方案。阻焊油墨、覆盖膜亦属绝缘层范畴。
• 表面处理：抗氧化/助焊/导电。主流：沉金（ENIG）、沉锡、沉银、OSP、电镀金手指。按可靠性等级与成本选型。

4. 柔性电路七大核心优势

• 消除装配错误：精准光绘工艺+自动化生产，杜绝人工布线差错。
• 降低总成本：材料升级降本、工艺自动化减工时、集成度提升减连接器/BOM成本。
• 设计自由度极高：三维空间布线，适配微型化、异形化封装需求。
• 高密度互连：细线宽/间距（<50μm），支撑高密度BGA/芯片级封装，适配医疗/ICT/制造等高端场景。
• 极致轻薄：基材薄至0.004英寸（0.1mm），体积重量远低于传统PCB+线缆方案。
• 抗振动冲击：柔性基材吸收机械应力，保护焊点与连接器免疲劳失效。
• 耐恶劣环境：薄基材利于散热，气流对流冷却效率高；耐化学腐蚀、耐辐射、耐高温（PI可耐400°C短时）。

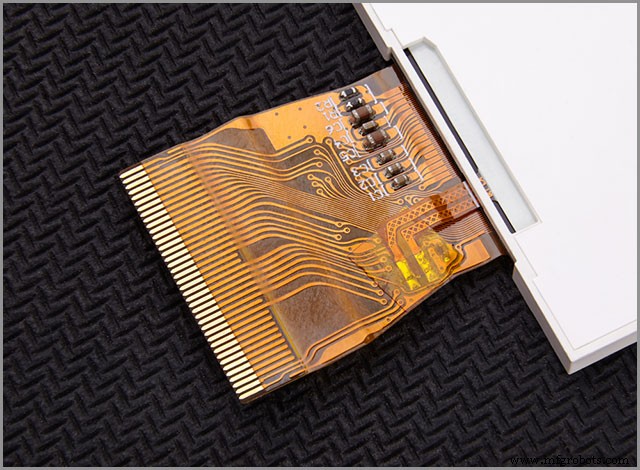

（柔性PCB安装便捷性展示）

5. 柔性电路关键特性指标

• 运行特性：重量/体积远低于线缆方案；柔性互连适配不同运动周期的元器件相对位移。
• 可靠性：减少焊点/连接器数量，降低失效点；抗冲击振动；易封装防护，降低运输损伤风险。
• 成本效益：导体路径明确，简化装配；材料成本可控（薄铜箔、无胶工艺、卷对卷量产）。

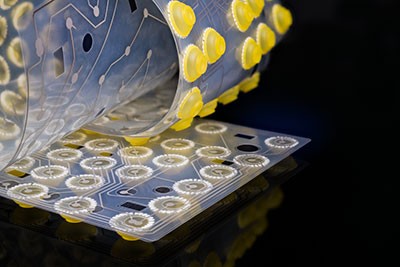

（柔性PCB高可靠性验证）

6. 柔性电路进阶功能集成

• 集成散热片：铜块/铝块嵌入柔性层，吸收大功率器件热量。
• 受控阻抗：高速信号传输线设计（微带线/带状线），保障信号完整性，应用于高频射频/SerDes链路。
• 压接针脚：免焊接压接技术，现场快速接线。
• 图形覆盖层：额外防护层，抵御环境应力。
• 激光开槽/开孔：孔槽距弯曲区≥2.5倍材料厚度，间距≥4倍，避免应力集中开裂。
• 注塑封装：柔性板与塑料/金属件一体成型，实现机械锁定与防水密封。

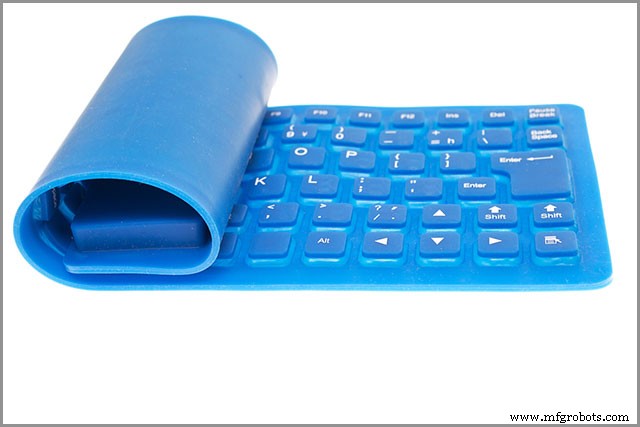

（柔性电路典型功能集成示例）

7. 刚挠结合板 vs 刚性板+柔性板：进阶选择指南

刚挠结合板融合柔性材料与刚性基材，保留双方强度与密度优势，消除柔性排线与连接器，实现极致小型化。性能上：可靠性更高（抗冲击振动）、互连密度更大（折叠收纳）、5层以上刚性互连场景性价比最优。

核心适用场景

• 高可靠场景：反复冲击/振动环境（汽车、航天、工业机器人），传统排线连接器极易失效，刚挠结合板零连接器设计根治痛点。
• 高密度微型化：大型连接器/排线无容身之地，刚挠板可折叠成极小轮廓（折叠手机、无人机、植入医疗）。
• 多刚性板互连：>5块刚性板需互连时，排线方案笨重不可靠，刚挠板最优解。

总结

柔性电路以轻量化、三维布线、高密度、高可靠重塑电子互连版图。单面/双面/多层/刚挠四大类型覆盖全谱系需求。相比刚性PCB，FPC消除笨重线缆与焊点，节省空间成本，广泛服务于医疗、消费电子、机器人等前沿领域。选型需审慎匹配应用场景、层数、材料与表面处理。
