DIY定时器详解：设计原理、功能实现与实用案例
各类DIY定时器用途不同，但核心均为简单定时电路。定时电路广泛应用于脉冲发生、振荡器等场景。设计直观，制作周期短，但并不代表容易。本文旨在降低门槛，讲解定时电路工作原理，并演示两款易上手的DIY定时器制作。
定时电路如何工作？

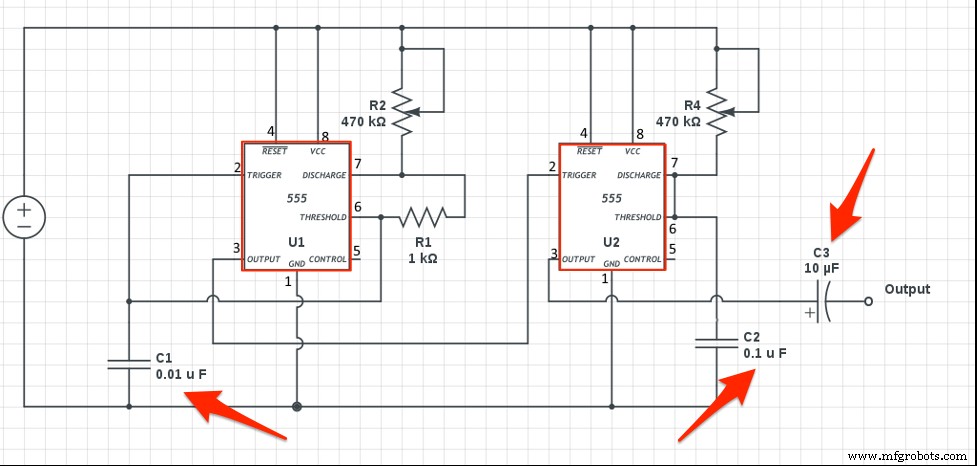

定时器类型繁多，本文重点讲解可用普通电位器调节的实用定时电路。电路图如下：
DIY定时器电路图
图中两个555定时器IC独立工作。虽定时参数不同，但配置相似。
工作流程：
- 上方555输出经三极管耦合至下方555复位端。
- 上方555输出高电平时，触发下方555开始计时。
- 下方555输出高电平后停止计时，复位并重启循环。
- 若上方555计时未结束，下方555保持非激活。上方555结束时输出变高，切换负载并激活下方555。
- 上方555对应电位器设定“负载持续时间”，下方555对应电位器设定“负载关断延迟”。

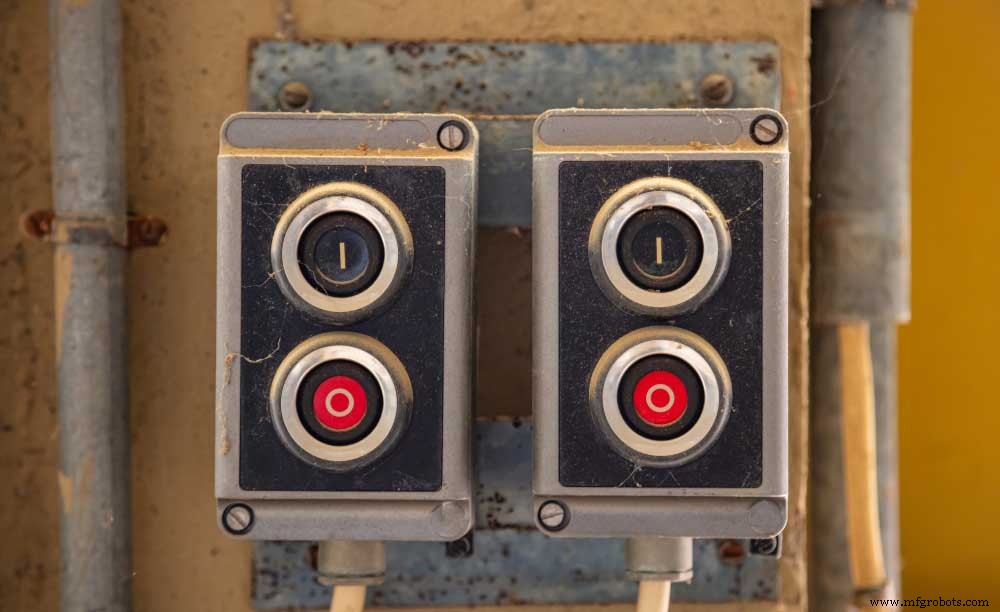

升级版可加入按键启停，优势：断电时确保定时器彻底关闭，防止热水器、加热器等重要负载意外通电。
如何制作简易DIY定时开关
演示两款：DIY倒计时定时器、DIY沙漏定时器。
DIY倒计时定时器
步骤1：准备材料

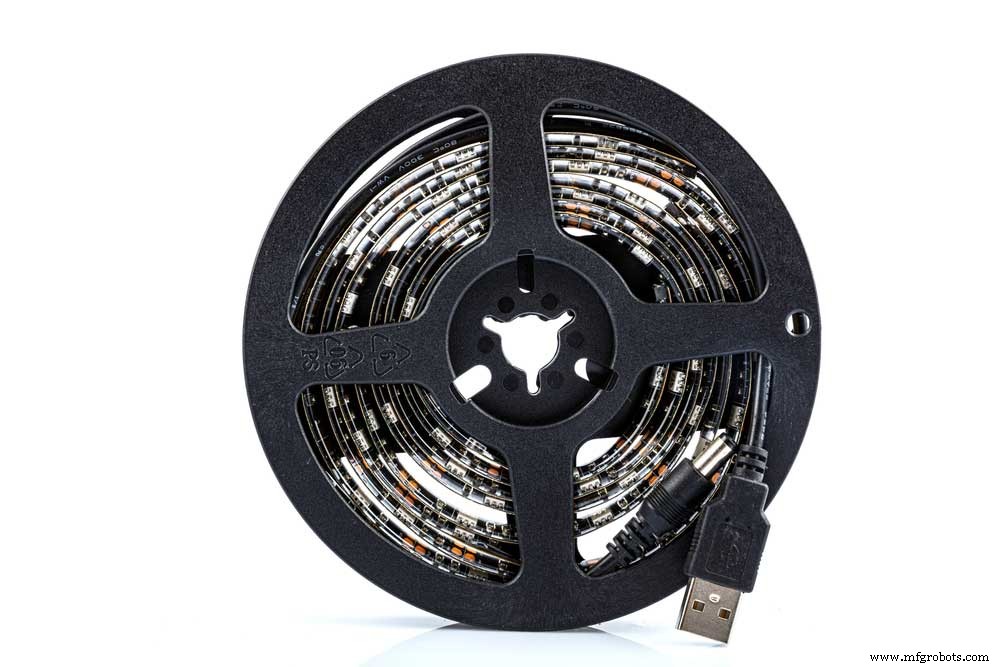

- 5V USB LED灯条 (1米)

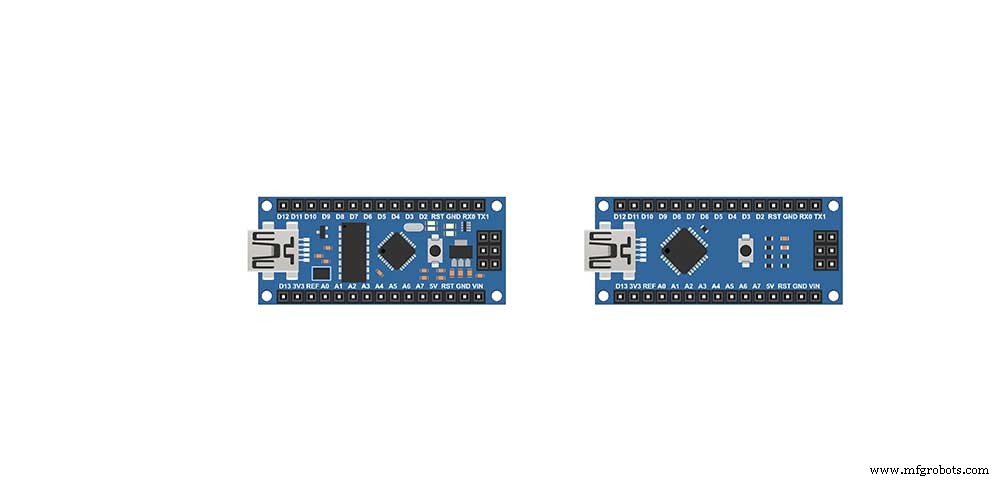

- Arduino Nano
- 聚苯乙烯泡沫板 (1cm厚)

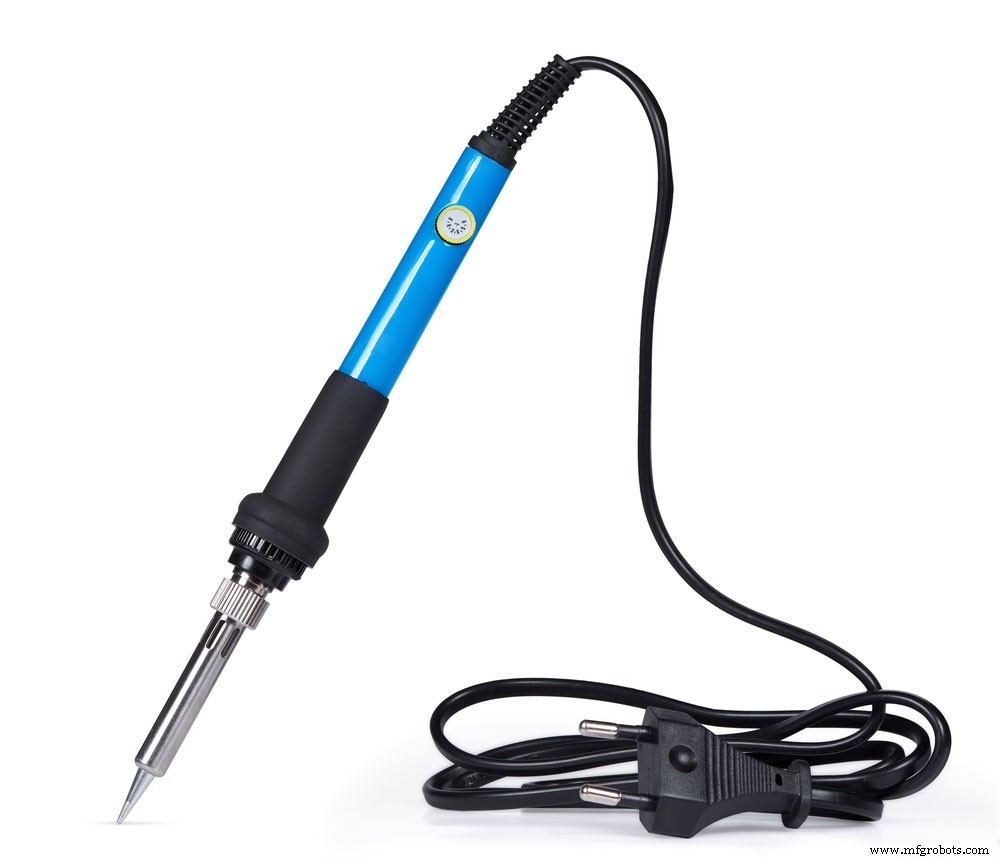

- 电烙铁
- 单极双投按钮开关 (双开/关)

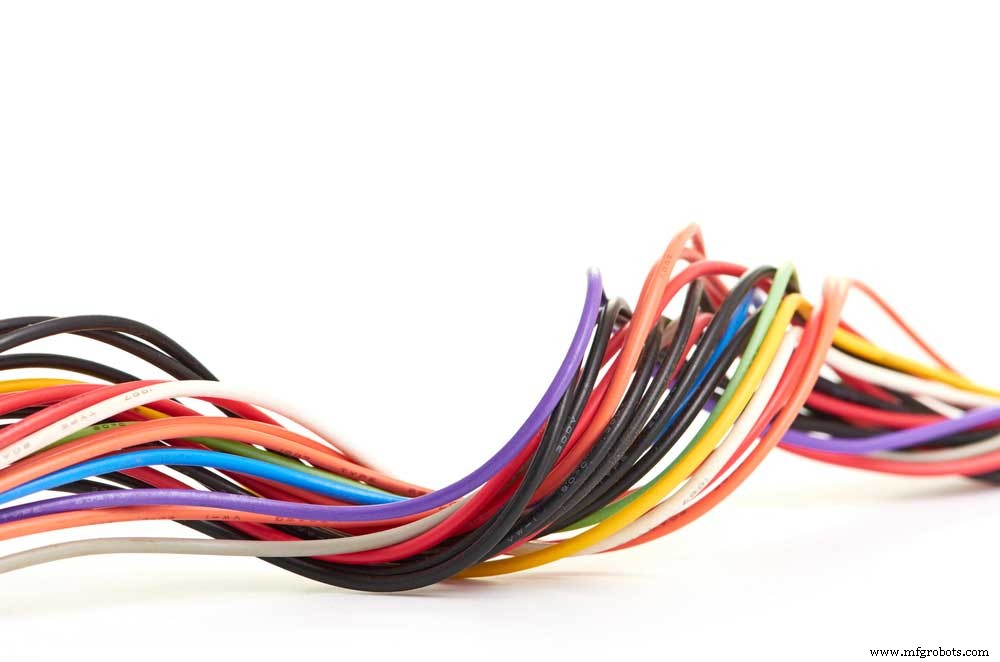

- 导线
- 硫酸纸 (两张)
- 硬纸板 (做显示背板)
步骤2：制作导光板
导光板塑造LED光效。在硬纸上绘制数码管字体（可打印数码字体剪贴）。按显示区域剪切聚苯乙烯模板。用宽胶带固定模板于硬纸，用美工刀逐段切出。
步骤3：搭建LED基座
用硬纸板或硬质材料做显示基座。用泡沫导光板标记LED位置，粘贴LED灯条至各笔画段位。
步骤4：接线焊接
每段LED灯条单独焊线接至Arduino不同引脚。务必标记每根线，避免后续辨识混淆。引脚分配视Arduino型号而定。
步骤5：固定导光板与扩散片
用胶水将泡沫导光板粘合覆盖基座（覆盖走线与LED）。加装扩散片（硫酸纸）使单颗LED不可见、光线均匀。
步骤6：安装启动按钮
用双触点按钮：一触点接Arduino引脚（+），另一触点经100欧姆电阻接地。
步骤7：编程实现倒计时
编写代码每秒/分钟点亮对应数码管段。可参考高效倒计时代码实现。
DIY沙漏定时器
沙漏定时器古老而经典。制作方法：
步骤1：准备材料
快干胶、小塑料布、干沙、两个瓶盖可打孔的瓶子。
步骤2：在两瓶盖上打光滑孔
步骤3：胶水粘合两瓶盖
步骤4：孔中插入漏斗片
精准安装漏斗片控制流沙速度。
步骤5：装入干沙
用剩余漏斗将一瓶装半瓶干沙。
步骤6：组装密封
盖上粘合好的双瓶盖，用胶带加固密封。
结语
定时电路的趣味在于可编程：你定义它做什么，独立设置开/关延迟，这是定时电路的核心魅力。
全文完！疑问欢迎联系我们。
