DHT22 引脚分配:工作原理及其应用
如果您的除湿机系统出现故障,您的家中就会大量滋生霉菌,从而危及您家人的健康和财产价值。此外,功能失调的温度和湿度传感器会导致除湿机出现故障。但是,DHT22 引脚排列有助于对系统进行故障排除。
它是一种通过单根数字线连接的低成本数字湿度和温度传感器。此外,DHT22 引脚分配具有热敏电阻和电容式湿度传感器,使其适用于 HVAC 和除湿系统以测量空气环境。在本文中,您将了解 DHT22 引脚连接;现在,让我们开始吧!
什么是 DHT22?
DHT22 是一款简单的带数字显示的温度和湿度传感器。它通过电容式湿度传感器和热敏电阻测量环境空气,并在数据引脚上输出数字信号,无需模拟输入引脚。
引脚规格和配置
DHT22 是一款简单的带数字显示的温度和湿度传感器。它使用电容式湿度传感器和热敏电阻测量环境空气。并且在数据管脚上输出数字信号,不需要模拟输入管脚。
引脚配置
否 | 引脚名称 | 说明 |
DHT22 模块 | ||
1 | VCC | 它有一个3.5V到5.5V的电源。 |
2 | 数据 | 通过串口数据输出温湿度信号。 |
3 | 地面 | 模块通常连接到电路的地。 |
DHT22 传感器 | ||
1 | VCC | 还有3.5V到5.5V的供电电压 |
2 | 数据 | 通过串口数据输出湿度和温度。 |
3 | NC | 不适用,因为它没有连接。 |
4 | 地面 | DHt22 湿度传感器规格也连接到电路的接地端。 |
DHT22 规格
- 它的工作电压为 3.5 到 5.5 伏。
- 待机工作电压电流为60uA,测量为0.3mA。
- 串行数据作为输出。
- 温度测量范围约为 -40°C 至 80°C。
- 温度和湿度均为 16 位分辨率。
- -0.5°C 精度和 1% 精度。

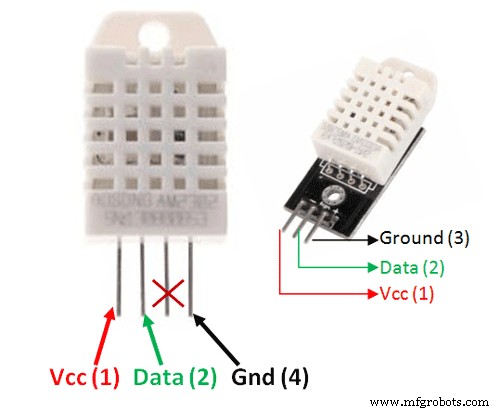

DHT22传感器与模块的区别
传感器采用 4-pin 封装,只有 3-pin 可用,而模块仅带有适用的 3-pin 封装。请参阅下面的 AM2302 传感器引脚说明。
此外,您还会注意到该模块具有内置的上拉电阻和滤波电容。但是,这些不是传感器内置的,您只能在需要时在外部使用它们。
该模块比DHT11稍贵,但测量范围更全面,精度更高。
在哪里可以使用 DHT22 引脚?
DHT22 使用最少的电力,因为它是紧凑的,而且它的传输长度大约是 20 米。 DHT22传感器的主要应用是帮助测量环境温度和湿度。
尽管 DHT11 可以执行相同的工作并给出几乎相似的结果,但大多数人发现 DHT22 更可靠。该设备经过预校准,内置数字温度补偿。
他们构建这些传感器以在各种恶劣环境中发挥作用,您可以轻松地将设备与微控制器或 Arduino UNO 连接。
此外,该传感器适用于需要传感器检测范围内温度的应用。以下是 -40°C 至 +125°C 或监测湿度的首选传感器读数。
如何使用 DHT22
打开 DHT22/AM2302 传感器或 DHT11 传感器时,您会注意到两个传感元件:一个 NTC(热敏电阻)和一个湿度传感器。
此外,湿度传感器装置具有通过保湿基板连接的两个电极。可以使用传感器测量电极之间的电阻。然而,结果并不恒定,因为它取决于空气中的温度和湿度值。

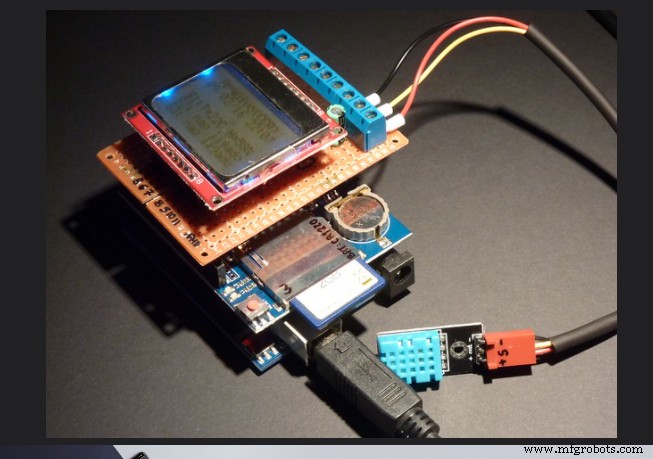

DHT22 Pinout 应用于 Nokia5110 记录仪
来源: Flickr
如果您检查传感器的背面,您会发现/看到一个有助于测量和处理模拟信号的微型 IC。此外,该 IC 有助于将测量值从模拟转换为数字并存储校准系数。

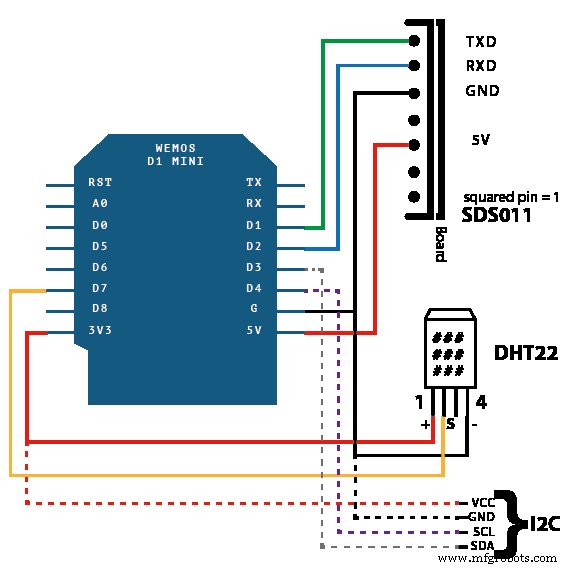

DHT22 与任何微控制器的连接
您不需要任何电气元件来完成连接。该设备带有四个引脚,但其中一个不是连接引脚。不过,好消息是您可以将任何微控制器连接到功能性三个引脚。
DHT22 以串行异步模式运行,因为它没有时钟引脚。因此,保持高逻辑需要在数据线和地之间加一个上拉电阻。
此外,您需要在传感器和微控制器之间设置一个上拉电阻,以实现可访问的串行通信。
微控制器
传感器与 PIC 微控制器接口
您可以将此传感器直接连接到 PIC 微控制器或 Arduino,因为分线板具有集成的上拉电阻。
下图使用 PIC18F25K20 类型的程序通过 RAO 引脚从 DHT22 传感器接收数据。您还可以使用湿度读数为 4.7k 或 10k 的上拉电阻。此外,您现在可以将 PIC18F25K20 的 RA0 引脚连接到数据输出引脚。下面是一个 DHT22 传感器和一个 PIC 微控制器之间的连接。

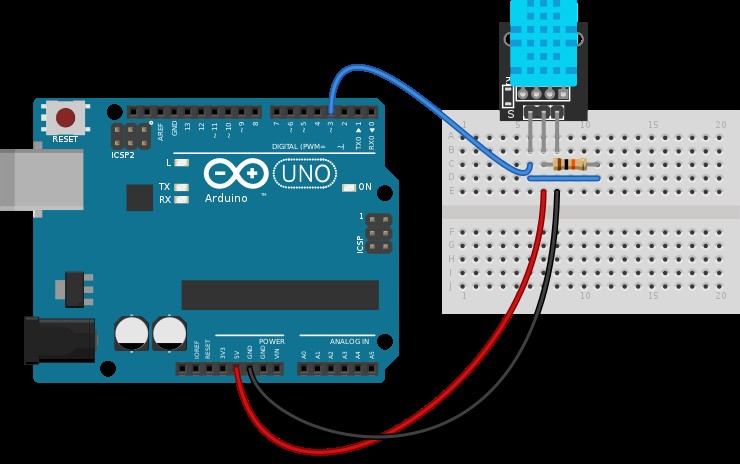

与 Arduino 联系
来源:维基共享资源
DHT22 的应用
- 您可以在 HVAC 行业使用 DHT22 传感器。
- 测试和检验设备。
- 用于测量温度和湿度范围的家用电器和消费品。
- 在医疗单位用于检测隔离病房中患者的湿度水平。
- 监控天气、传真机、冰箱、食品加工设备等。
- 在制药单位,以确保湿度水平处于可接受的范围内。
- 自动气候控制。
- 用于评估患有某些肺部疾病的患者的空气湿度水平的医疗设备。

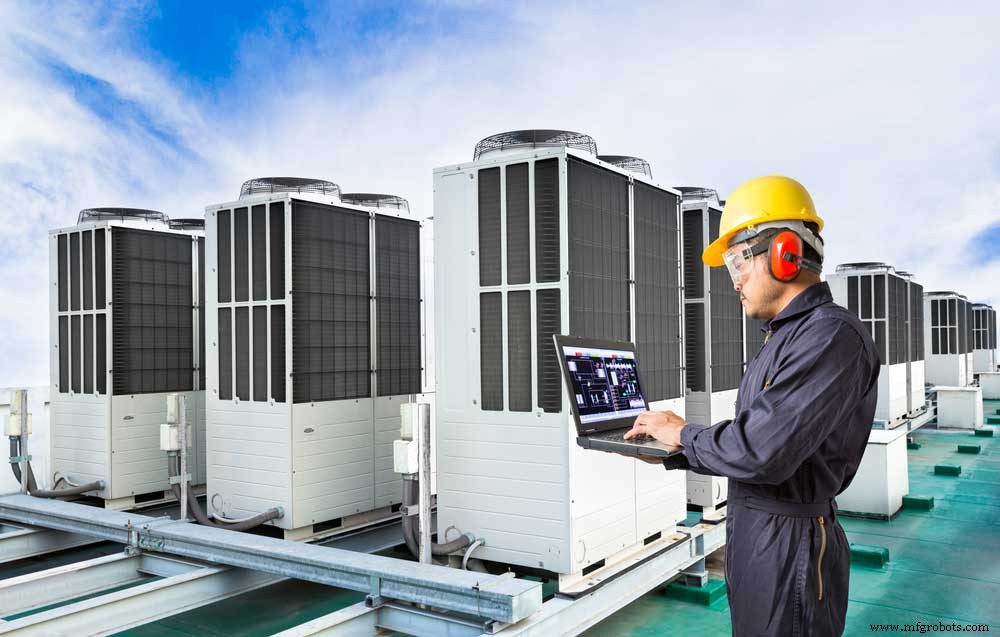

暖通空调系统
总结
如果您不再担心室内或室外天气监测,那将会有所帮助。 DHT22 为传统湿度计提供了一种经济高效的替代方案。而且它们相对便宜,温度和湿度范围很广,适用于多种环境。
无论您需要用于 HVAC、家用电器(如冰箱)、天气监测和其他项目的传感器模块,您都需要专业生产。因此,根据您的项目规格校准 DHT22 将确保效率和实用性。
现在,您对 DHT22 传感器模块了如指掌。您现在可以以实惠的价格完成可能需要温度和湿度传感器的项目。
如果您对 DHT22 pinout 有任何疑问,请与我们联系!
