ISD1820语音录放模块完全指南：引脚详解、特性参数、三大应用电路实战
ISD1820是一款**高集成、非易失性、单芯片**语音录放模块，内置电容麦克风、功放、Flash存储，支持**20秒录音、掉电不丢失、10万次擦写寿命、双模式(独立/单片机控制)**。广泛用于门铃迎宾、安防报警、车载黑匣子、玩具语音、工业语音提示。本文详解引脚定义、电气参数、三大典型应用电路(车祸检测报警、激光触发安防、开门语音提示)、PCB布局要点与避坑指南，助你快速集成语音功能。
1. ISD1820引脚定义详解
| 引脚名 | 功能描述 | 电气特性/使用要点 |
|---|---|---|
| VCC | 电源正极 | 2.4V - 5.5V DC，建议3.3V/5V，纹波<50mV |
| GND | 电源地 | 系统共地 |
| FT | 直通模式 | 高电平有效：麦克风信号直接经内部功放驱动扬声器，**旁路存储**，实时监听/扩音 |
| REC / REC按键 | 录音触发 | **高电平有效，边沿触发启动，电平保持期间持续录音**；优先级最高(高于PLAYL/PLAYE)；需外接按键上拉至VCC，按下接地(低电平)或反向逻辑按模块原理图 |
| P-E / PLAY-E按键 | 边沿触发播放 | 检测到**上升沿** → 播放至存储末尾或EOM(消息结束)标记；**PE跳线帽短接 → 循环播放模式** |
| P-L / PLAY-L按键 | 电平触发播放 | **高电平期间持续播放**，低电平停止；释放即停，适合按住播放场景 |
| SP+, SP- | 扬声器输出 | 差分驱动 **8Ω/0.5W** 扬声器，无需耦合电容，功率足推动小喇叭 |
| MIC | 麦克风输入 | 板载电容麦已并联；外接麦克风接此引脚(需串联解耦电容1-10μF)，切断板载麦供电 |
2. 核心特性参数表

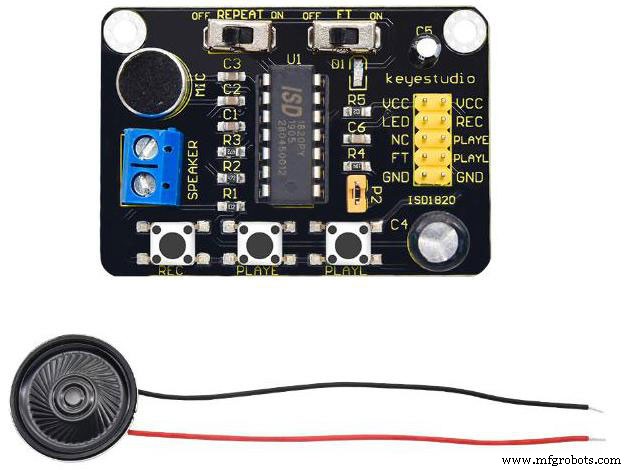

（ISD1820模块实物，支持20秒录音）
| 参数 | 规格 | 备注 |
|---|---|---|
| 工作电压范围 | 2.4V - 5.5V DC | 单节锂电/三节干电池/USB 5V直供 |
| 驱动扬声器 | 8Ω 0.5W | 内置D类/AB类功放，音量可接受 |
| 板载麦克风 | 电容式，全指向 | 灵敏度可通过MIC引脚外接专业麦克风提升 |
| 录音时长 | 20秒 (固定采样率) | 采样率约6.4kHz，带宽~3kHz，电话级音质 |
| 存储介质 | 片上Flash (非易失性) | 数据保持**100年** (室温)，**100,000次**擦写循环 |
| 工作模式 | 独立按键模式 / MCU控制模式 | 跳线/焊盘配置，MCU模式下REC/PLAY由GPIO控制 |
| 待机功耗 | 自动掉电模式 < 1μA | 极适合电池供电长待机设备 |
| 控制接口 | 4个按键输入(REC, PLAYE, PLAYL, FT) | 均为高电平有效，兼容3.3V/5V逻辑 |
3. 模块功能框图与工作模式
（ISD1820模块板实物图）
- 独立模式：无需MCU，4个按键(REC, PLAYE, PLAYL, FT)直接控制，适合简单触发场景。
- MCU控制模式：跳线配置切换，MCU GPIO驱动REC/PLAYE/PLAYL/FT引脚，实现定时播放、传感器触发、串口指令播放、多段语音索引(需外部地址控制)等复杂逻辑。
- 多段录音**：通过调节板载电阻(或外接电阻网络)改变采样率/存储分区，**非标准功能，需查阅芯片手册ISD1820PY数据表**实现多消息存储(EOM标记分隔)。
4. 典型应用场景
（ISD1820作为语音记录器应用）
- 商铺迎宾/促销语音：门磁/红外触发PLAYE播放欢迎词/广告语。
- 安防报警语音：PIR/门磁/震动触发播放警报语音/报警电话拨号前语音。
- 车载事故记录：碰撞传感器触发自动录音/播放现场音频/发送坐标语音。
- 玩具/教具发声**：按键触发童谣/英文/知识点语音。
- 工业设备状态语音提示**：故障代码/操作引导/维护提醒语音化。
- 无障碍辅助**：盲文标签配合语音播报。
5. 三大经典应用电路实战
项目一：车祸碰撞检测语音报警系统

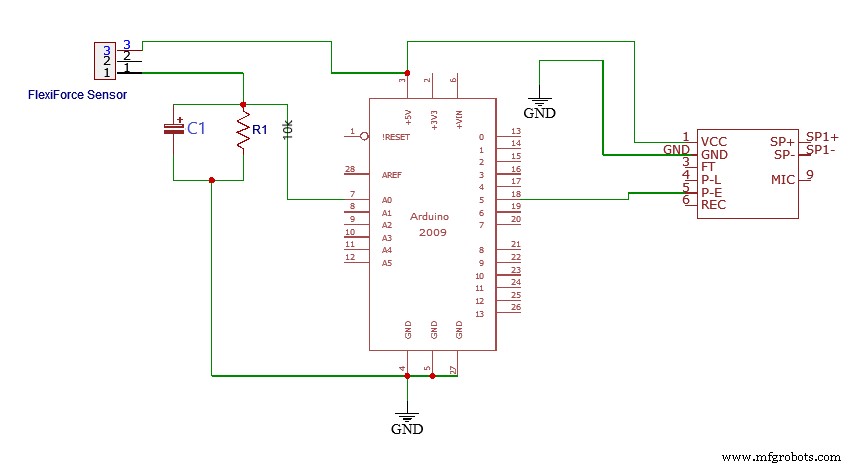

车祸检测系统电路图
核心传感器：FlexiForce压力传感器(薄膜压阻式，受力电阻降低)或MEMS加速度计(ADXL345/MPU6050)更可靠。
电路连接：
- FlexiForce上电极 → Arduino 5V；下电极 → 10kΩ下拉电阻 → GND，中点 → A0采样 + 并联47μF电容滤波。
- 碰撞冲击力 → 传感器电阻骤降 → A0电压升高 → MCU检测阈值触发 → 控制ISD1820 REC引脚高电平录音(或PLAYE播放预存求救语音) → 同步触发GSM/NB-IoT发送短信/位置。

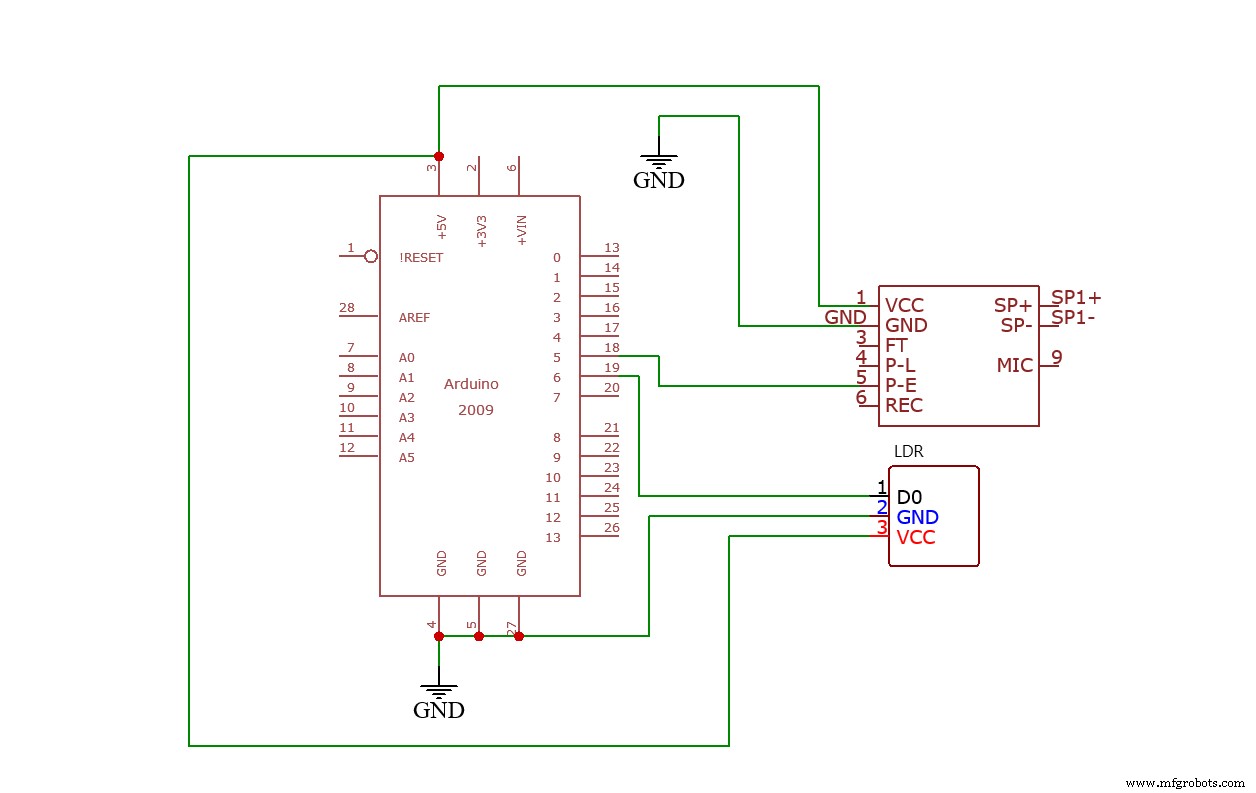

项目二：Arduino + ISD1820 激光安防语音系统
Arduino ISD1820安防系统电路图
- LDR光敏电阻模块(DO数字输出) → Arduino D6；激光模块对准LDR受光面。
- 正常：激光照射LDR → 电阻低 → DO输出低电平(或高电平视模块)。
- 入侵遮挡激光 → LDR电阻升高 → DO翻转 → Arduino检测边沿 → 驱动ISD1820 PLAYE播放预存警告语音("警告！非法闯入！") → 联动蜂鸣器/灯光/推送通知。
- LDR灵敏度由模块上电位器调节，适应环境光。

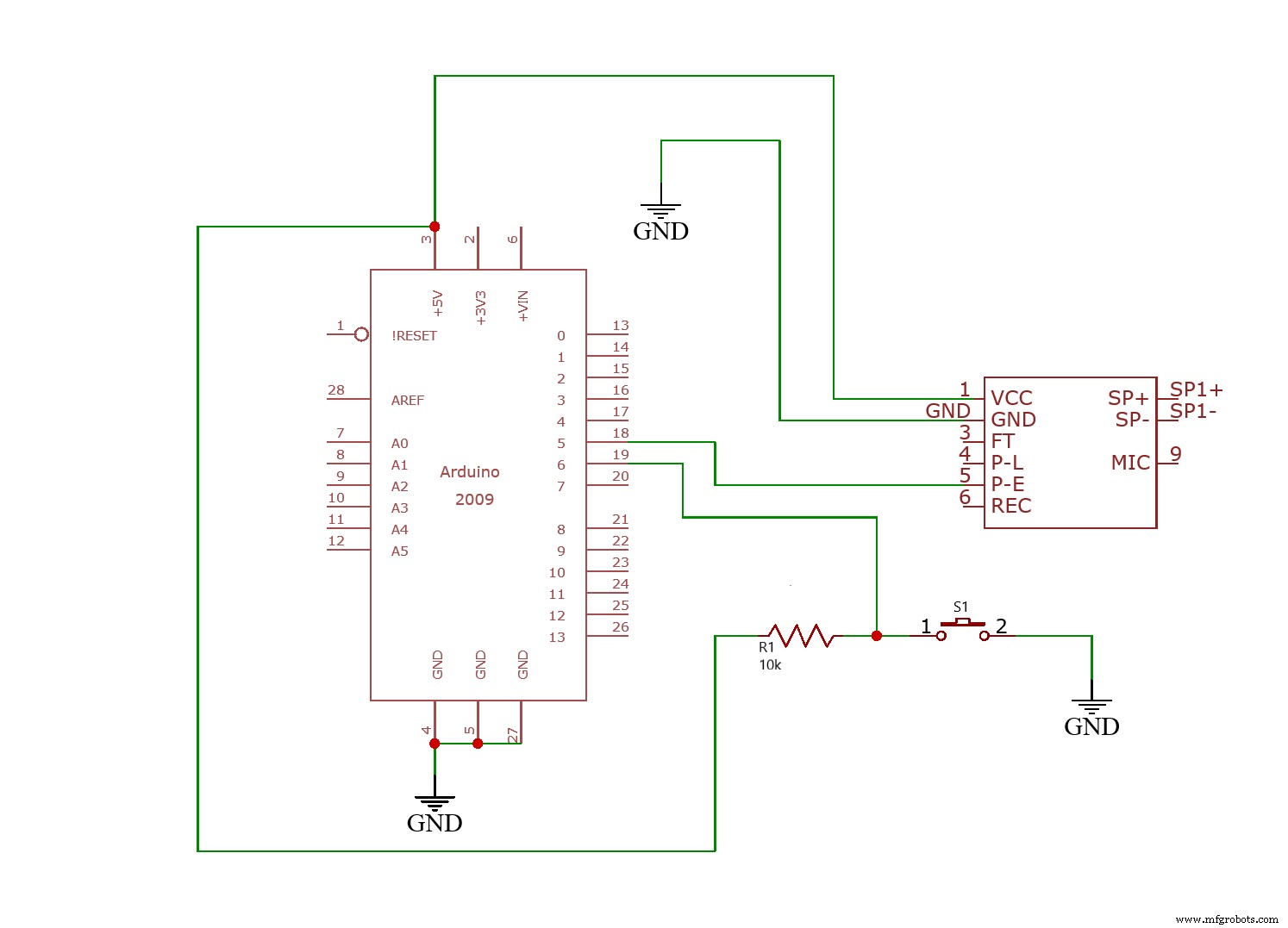

项目三：门磁触发开门语音欢迎系统
开门语音提示系统电路图

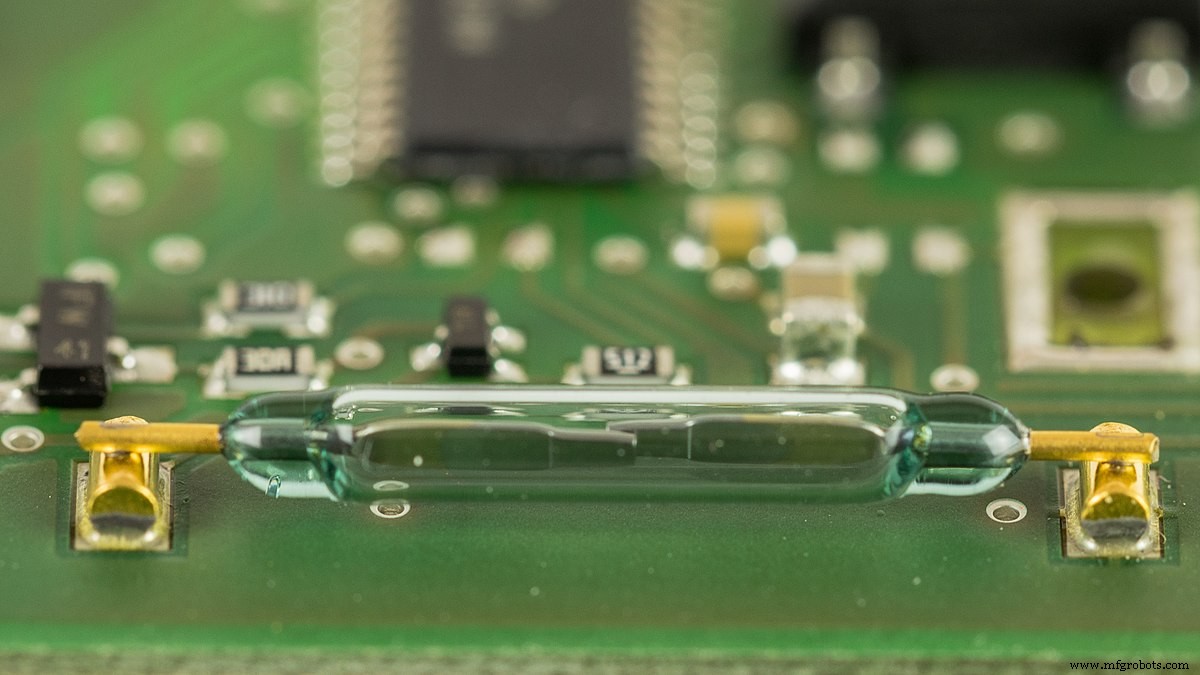

干簧管传感器(门磁)实物
- 干簧管(常开/常闭可选)串联10kΩ电阻接Arduino D6：
门关 → 干簧管吸合导通 → D6接地(低)；
门开 → 干簧管断开 → D6被上拉至5V(高)。 - Arduino检测D6上升沿 → 驱动ISD1820 PLAYE播放"欢迎光临"/"请关门"/"休息时间到"等预存语音。
- 可扩展：多段语音按开门次数/时段轮播；联动考勤/计数/空调控制。
6. PCB布局与硬件避坑指南
- 电源去耦：VCC贴片10μF电解 + 0.1μF陶瓷并联，靠近模块VCC/GND引脚。
- 音频走线**：SP+/SP-差分走线、等长、包地、远离数字时钟/电源线，防止啸叫/噪声耦合。
- 麦克风隔离**：板载麦克风拾取环境噪声/机械振动，关键应用**必外接指向性驻极体麦克风+防风棉**，并切断板载麦供电(剪断焊盘跳线)。
- 按键消抖**：硬件RC(10kΩ+0.1μF)或软件20ms消抖，防误触发。
- 天线/金属屏蔽**：模块天线区域(如有)禁铺铜、禁走线、禁金属外壳遮挡；金属外壳需开窗或外置天线。
- 安规绝缘**：扬声器输出若接外部设备，需隔离变压器或光耦隔离。
7. 结语
ISD1820以**极低成本、零代码独立模式、非易失性存储、超低待机功耗**四大杀手锏，成为中小型语音交互项目的首选模块。从简单的门铃迎宾到复杂的车载黑匣子、工业语音HMI，均可快速落地。掌握其**双模式切换、四引脚控制时序、Flash存储特性、音频走线规范**，即可规避90%集成坑点。更多语音方案(WT588D/MP3模块/语音识别/合成)对比选型，欢迎联系我们技术支持！
