GPS 模块入门完全手册：从原理到实战

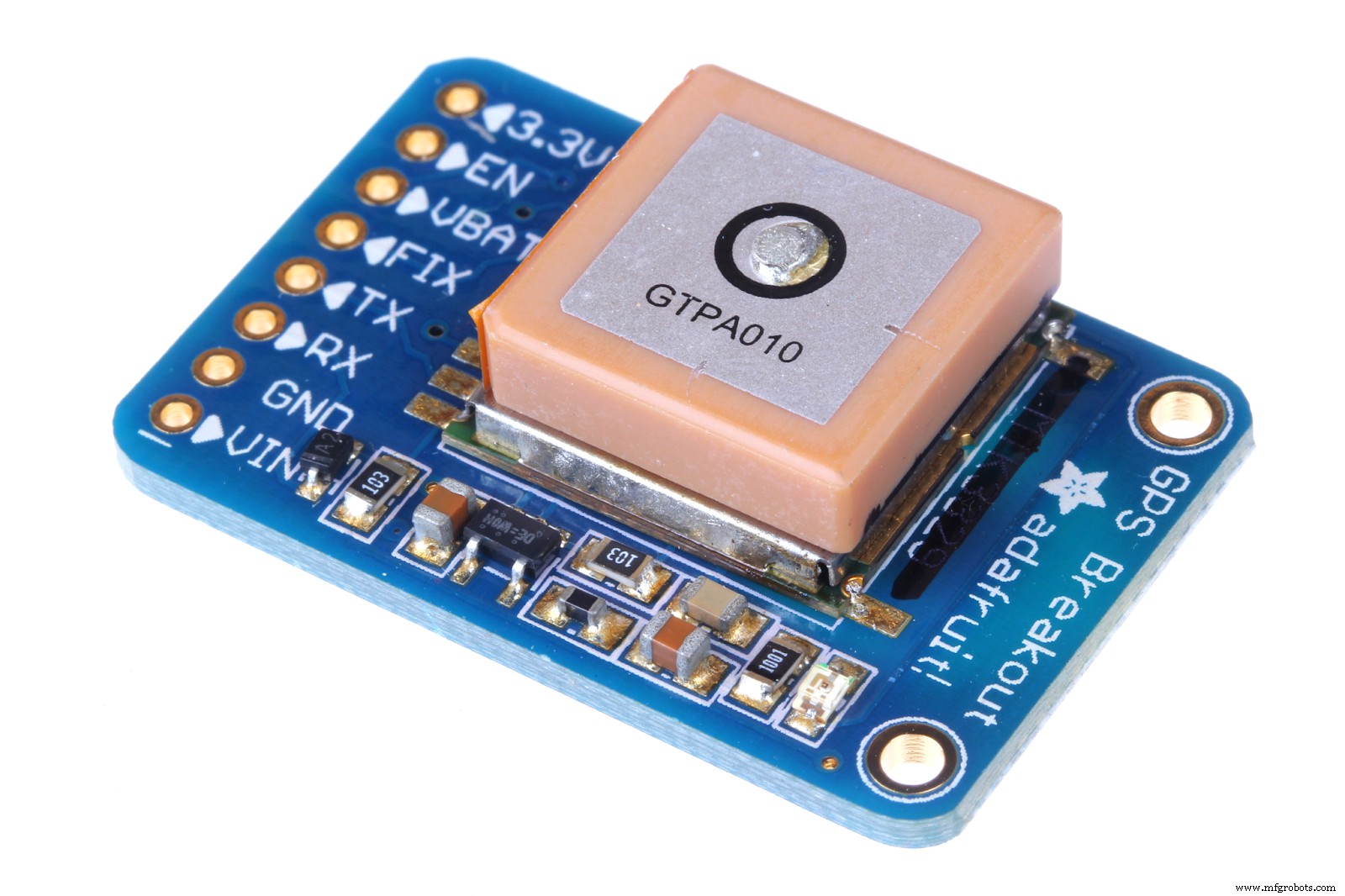

GPS 模块

项目需要精准定位数据却不知从何下手？你需要 GPS 模块。基础 GPS 模块即可提供所需全部位置信息。虽处理 GPS 稍显棘手，但得益于各方努力，实际应用比想象简单。您可能对选型或采购感到困惑，本文将解决 GPS 相关难题，传授 GPS 电路核心知识。

什么是 GPS 模块？

GPS

提到定位首先想到 GPS。全球定位系统 (GPS) 是无线电导航系统，不受天气影响，陆海空均可精准确定位置、速度与时间。GPS 模块让设备/电路接收 GPS 数据。无模块时，单片机配合简单代码也可替代。现今手机、电脑、智能设备普遍内置 GPS，支持实时地图导航与位置共享。

GPS 工作原理

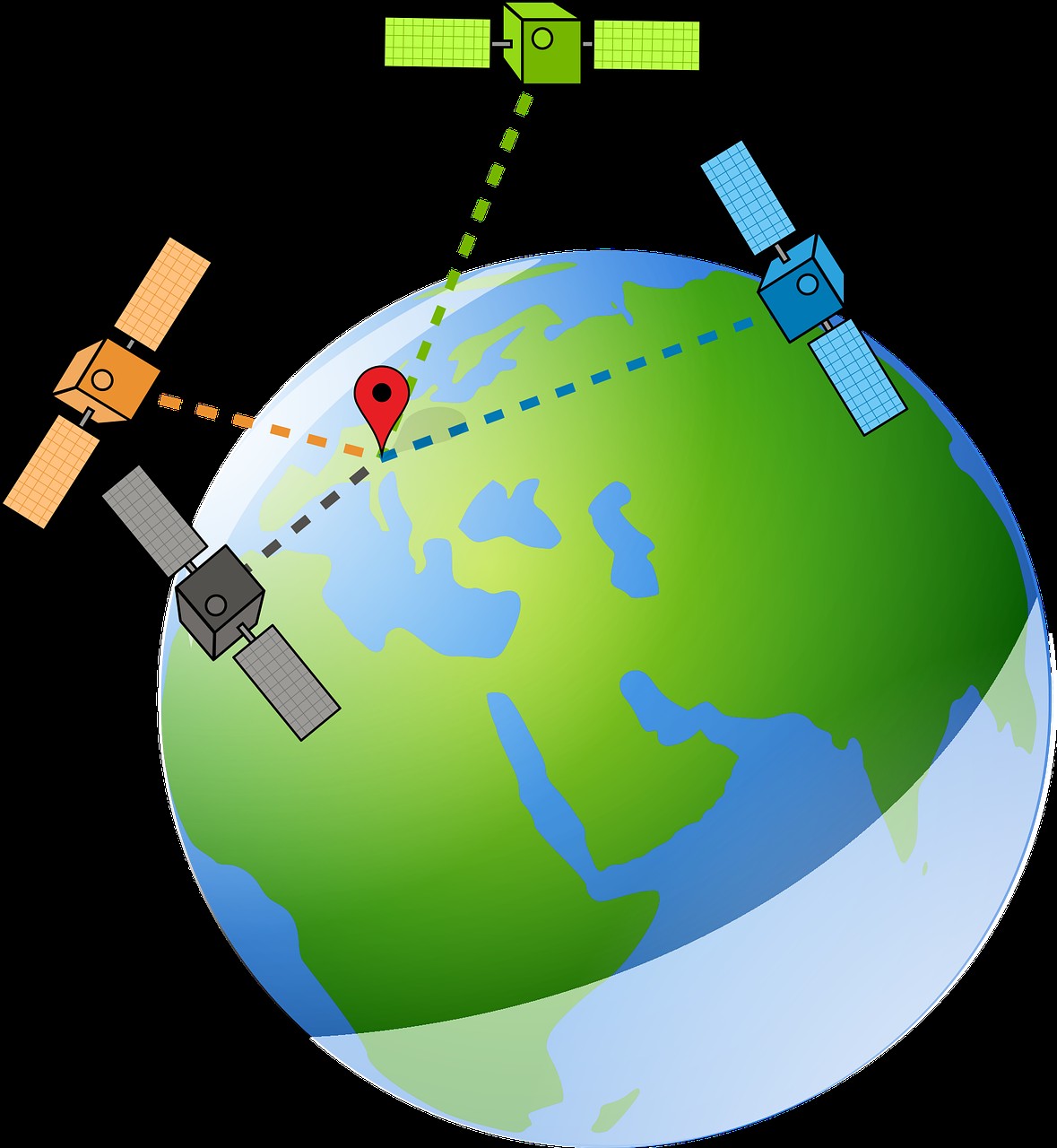

GPS 卫星

GPS 卫星与接收机是核心部件。接收机始终能连接至少 4 颗卫星。每颗卫星发送当前时间与位置数据，经无线电波（光速传播）传至接收机。通过发射与接收时间差计算卫星距离。接收机收到 3 颗以上卫星信号后，通过三边测量法确定自身位置。至少需 3 颗卫星提供定位数据。

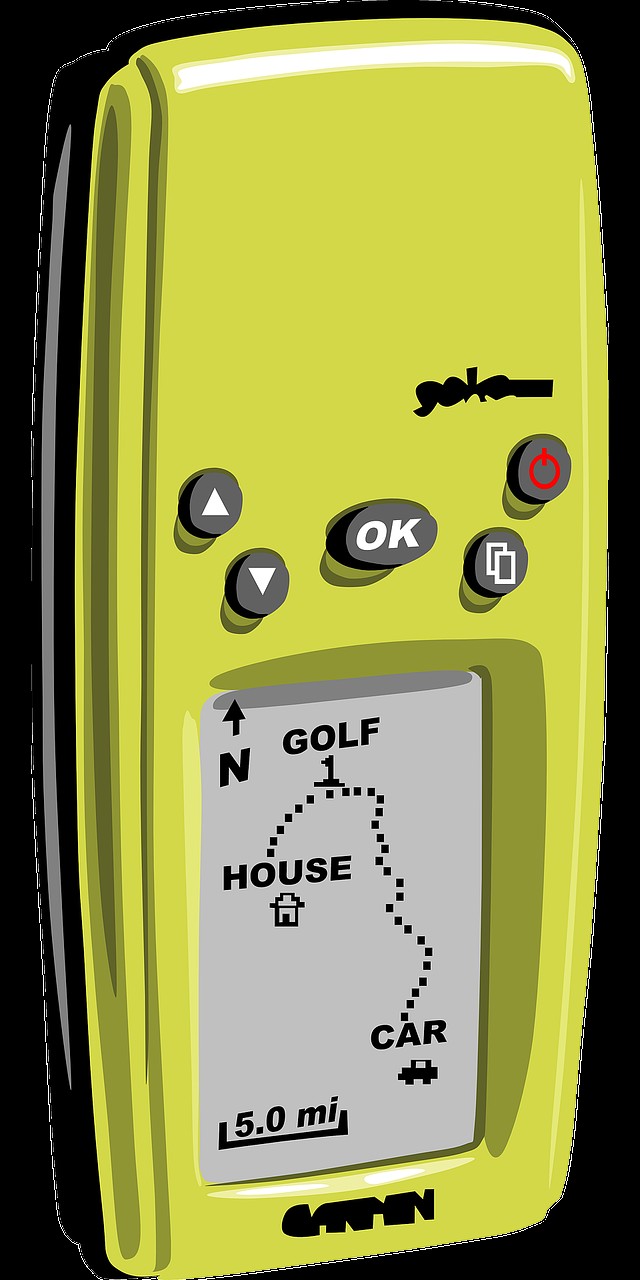

GPS 接收机

大多数 GPS 模块工作原理一致：标准串口通信，支持 SPI/I2C。数据输出遵循 NMEA-0183 标准。也可用微控制器代码（如 Adafruit GPS、minima、NeoGPS）模拟 GPS 模块，通过串行数据流提供定位数据。

GPS 模块配合 Arduino 与树莓派

本项目采用 NEO-6M GPS 模块，自带外置天线，无排针，需自行焊接。兼容 Arduino 与树莓派。所需元件：

• Arduino 套件
• 杜邦线
• NEO-6M GPS 模块

Arduino 接线

NEO-6M 四引脚：RX、GND、VCC、TX。主串口通信，TX/RX 为串口引脚。接线：

• GPS GND → Arduino GND
• GPS RX → Arduino D3
• GPS TX → Arduino D4
• GPS VCC → Arduino 5V

代码

上传以下代码至 Arduino UNO：

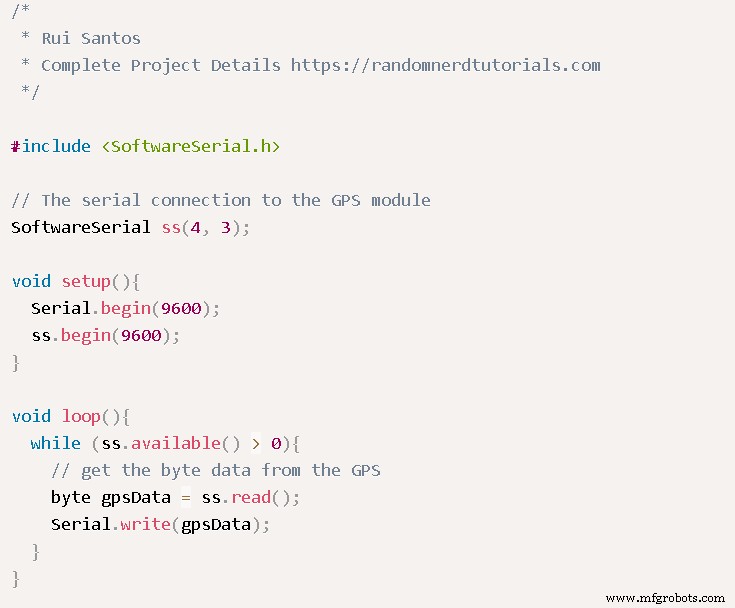

Arduino 代码

请根据模块特性修改代码参数。

树莓派接 GPS 模块

使用 U-Blox NEO-M8N GPS 模块，需 Python 基础与 Raspbian 系统。所需：

• 树莓派主板
• 树莓派电源
• 面包板
• ≥8GB MicroSD 卡
• 杜邦线
• U-Blox NEO-M8N GPS 模块

构建步骤

先启用树莓派 UART：

• 文件末尾添加：

• Ctrl+X 退出，Y 保存回车。

注：UART 为 Raspbian 串口控制台，可禁用。修改 /boot/cmdline.txt 前请先备份：

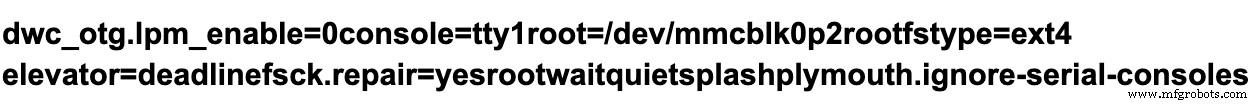

• 重写 cmdline.txt：

• Ctrl+X 退出，Y 保存回车。
• 重启树莓派生效：

观察 GPS 模块 LED，黄灯闪烁表示工作正常。运行命令：

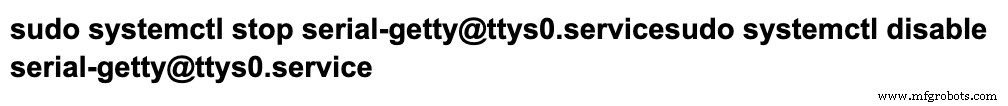

禁用树莓派 Serial Getty 服务

若 ttyAMA0 映射 Serial0，执行：

若 Serial0 映射 ttyS0，执行：

重启系统。

启用 ttyS0

禁用 ttyAMA0 后启用 ttyS0：

安装 "Pynmea2" 与 "Minicom"

安装 minicom 连接 GPS 模块：

安装 pynmea2 解析 NMEA 数据：

测试电路输出

运行命令测试 GPS 输出：

结果示例：

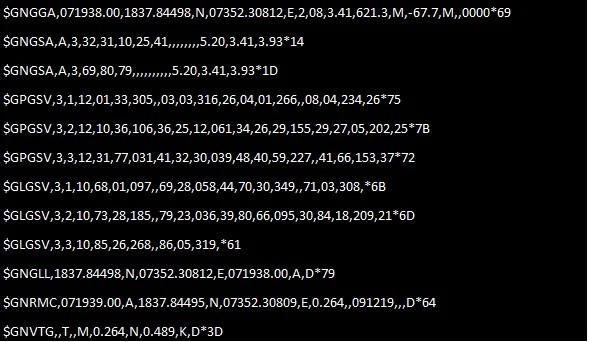

GPS 原始输出

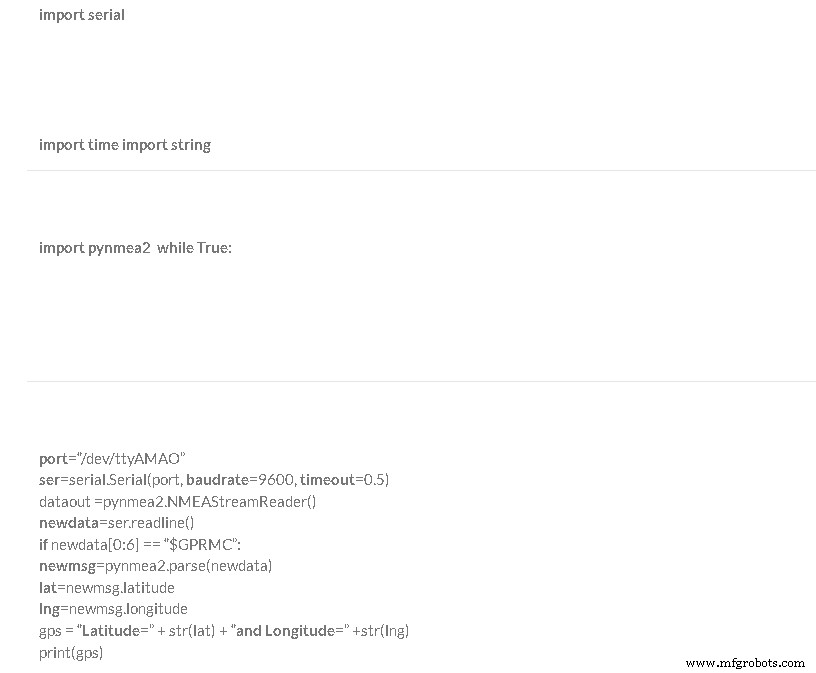

记录 Python 代码对接树莓派与 GPS：

最终解析结果：

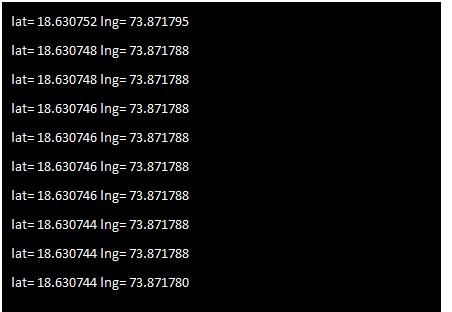

GPS 解析结果

如何为项目选择合适的 GPS 模块

多数 GPS 模块原理相同，选型取决于应用：

• 高速移动平台（如自动驾驶）需高更新率模块。
• 低更新率、米级精度场景基础模块即可。
• 需持续信号选外置天线模块。
• 追求极致精度选用 RTK (Real-Time Kinematics) 技术模块。

结语

GPS 卫星与接收机

GPS 模块提供高速精准定位。卫星环绕地球持续服务，数据光速传输，快速可靠。有疑问欢迎联系。
