光纤电路入门:现代高速通信的核心技术详解
早期电缆传输受限于带宽与距离,光纤技术应运而生。光纤以极高速率传输海量数据,成为互联网骨干网主流。虽有光纤电路故障等缺陷,但在高密度多光纤阵列中影响可忽略。本文深度解析紧凑型、可植入式、高密度光纤电路阵列技术。
什么是光纤电路?
光纤利用光传输信息,类比电话有线传输。光纤电路是电子携带信息传播的路径,光作为信息载体,经全反射在透明光波导中传播。
声信号经墙插进入本地交换机。手机则无线射频波传输,无需物理线缆。

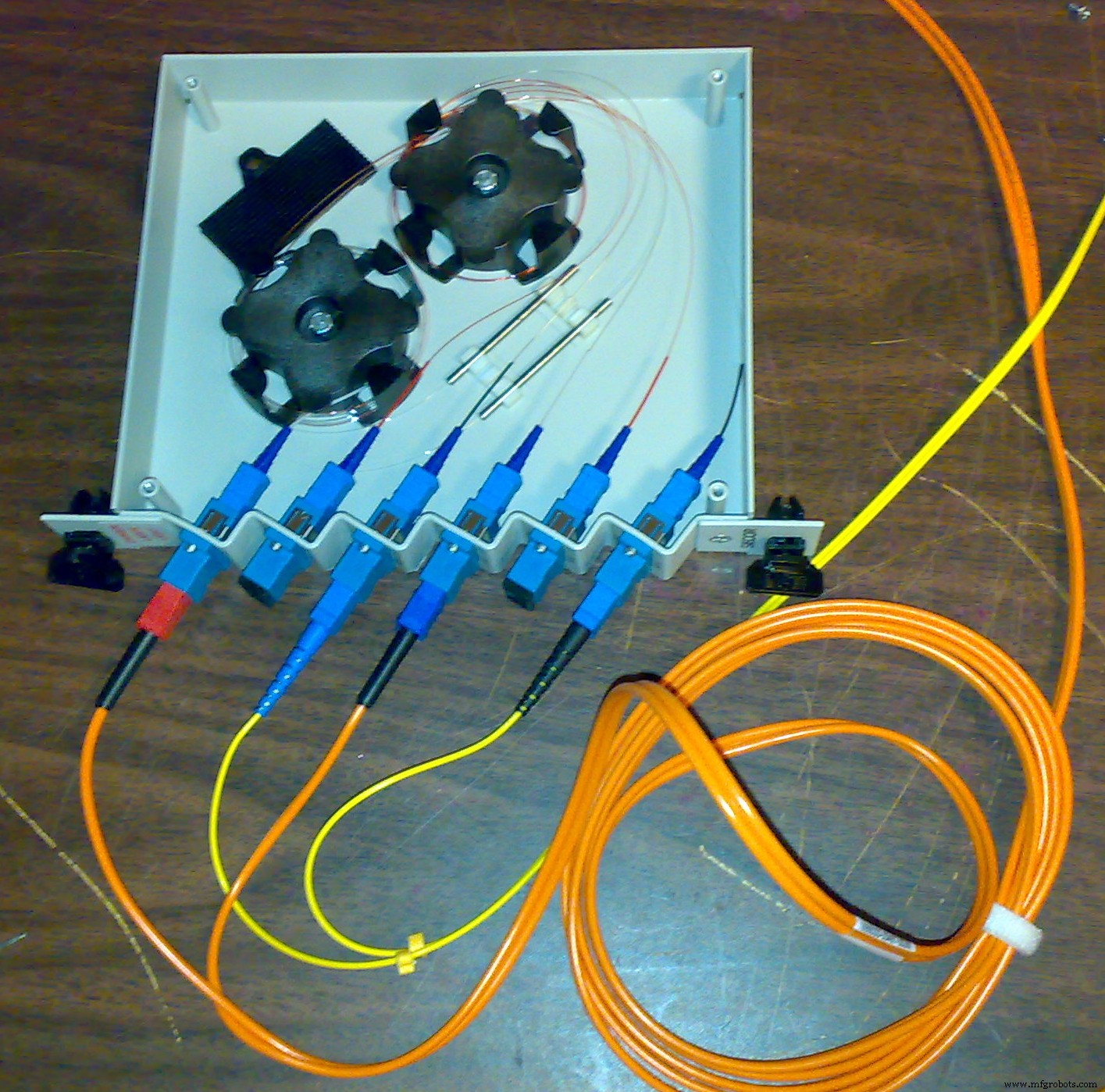

光纤分类与传输模式
光在光纤中以不同模式传播:直线、小角度反射、大角度反射。主流分两类:
单模光纤
纤芯直径极小(约9μm),适合长距离传输,衰减低。小孔径将光限制为单一波束,路径直接,带宽极高。采用激光光源,耦合精度要求高,成本较贵。
多模光纤
纤芯较粗(50/62.5μm),光信号多路反射传播。大纤芯支持多光脉冲同时传输,数据吞吐量大,但模式色散导致信号损耗与干扰。采用LED光源,成本较低。
光纤电路工作原理
光子(光粒子)在光纤中振动传播。包层与纤芯折射率不同,光线入射特定角度发生全反射:在纤芯与包层界面呈锯齿状反射,将光锁定在管道内。因玻璃折射率高,光速比真空慢30%。长距离需中继器再生信号:光→电→光转换放大。
光纤电路应用场景
1950年代用于内窥镜医疗成像,后用于电话通信。FCC推动普及。单根光纤(塑料/玻璃)极细却可承载2.5万路电话,整缆传输数百万通话。光纤以光为媒介实现两地高速互联。

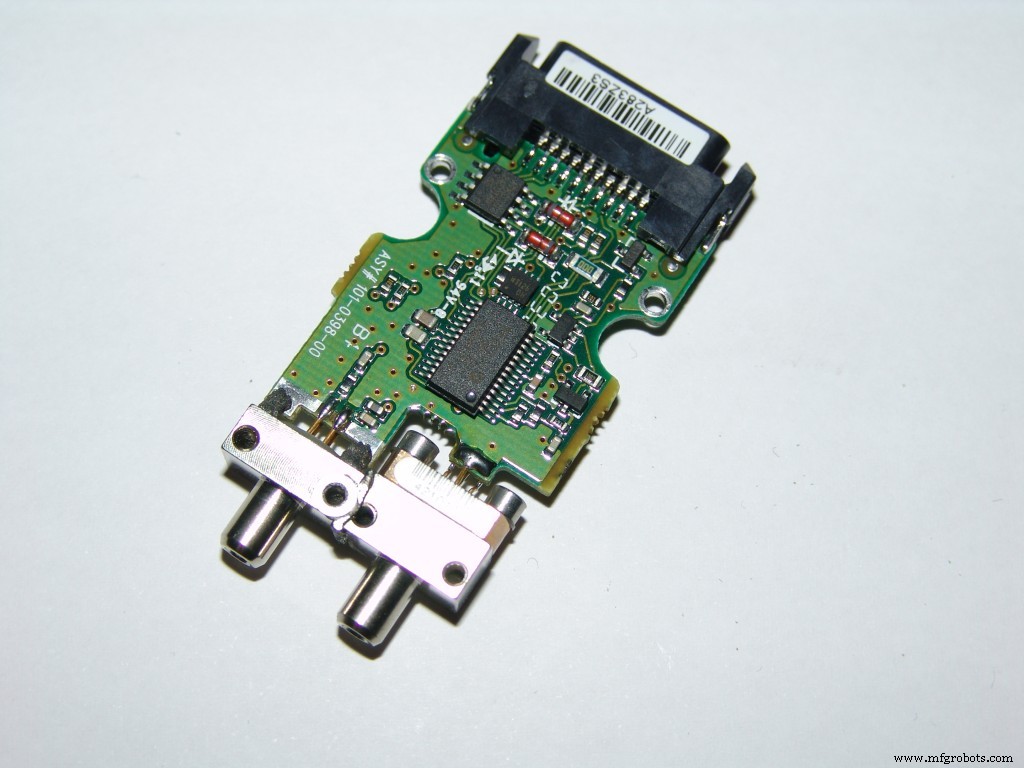

光纤电路设计:发射端与接收端
发射端电路
核心元件:电池、外壳、3.5mm插座、电路板
半导体:D1(LED)、IC1(NE555)、IC2(1458C)、Tr1(BC141)
电容:C1(220μF/10V)、C2(390pF)、C3(1μF/63V)、C4(330pF)、C5(4.7nF)、C6(3.3nF)、C7(470nF)
电阻(1/4W,5%):R1(47Ω)、R2(4.7kΩ)、R3(47kΩ)、R4/R5/R6(10kΩ)、R7/R8(100kΩ)
NE555性能稳,引脚5接分压器控制频率(产生2/3V+、1/3V+阈值)。Tr1作射极跟随缓冲驱动LED。R1设定LED电流约40mA(50%占空比实际20mA),可调R1微调输出。

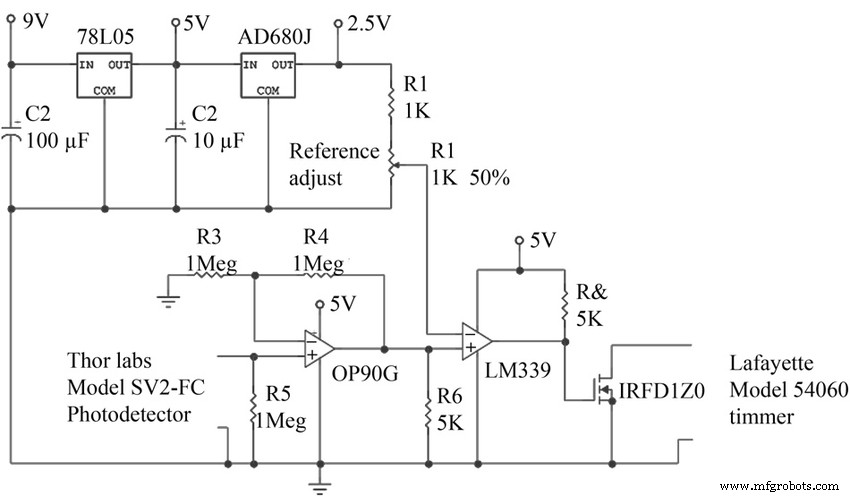

接收端电路
元件:导线、25针D型插座、电路板、外壳
半导体:TR1/TR2(BC549)、D1、IC1(4001BE)、IC2(1458C)、IC3(CA3140E)
电容:C1(100μF/10V)、C2/C3(2.2nF)、C4(390pF)、C5(1μF/63V)、C6(3.3nF)、C7(4.7nF)、C8(330pF)、C9(3.3nF)、C10(4.7nF)
电阻:R1(22k)、R2(2.2M)、R3(10k)、R4(470Ω)、R5(1.2M)、R6(4.7k)、R7(22k)、R8/R9(47k)、R10-R15(10k×6)
D1反偏作检测二极管,漏电阻形成LDR效应。R1作负载,C2耦合检测级与前置放大级,构成两级共射放大。TR2获高压振荡可推动单稳态触发器,增益>80dB。滤波级基于1458C,18dB/八度(2/3阶)滤波器。
光纤优缺点对比
优势
- 可水下部署
- 超高带宽容量
- 轻细强韧
- 长距离无需中继增强
- 免维护、寿命长
- 抗电磁干扰
劣势
- 造价高
- 施工劳动密集
- 玻璃脆性大
- 需额外保护层
结语
光纤电路是现代通信基石。高速、大带宽、长距离优势使其超越铜缆,成为高性能数据网首选。欢迎交流探讨。
