电位器接线 - 简化流程
操作收音机或乐器时,您可以转动音量控制按钮。此外,如果您与音频放大器进行过交互,您可能已经注意到设备上的众多按钮。请注意,电位器可在所有设备中启用音量控制。本文将介绍用于音量控制的电位器如何工作。此外,我们将解释电子电路中电位器接线的关键过程。我们还将查看您将与之交互的电位器的不同示例。因此,请继续阅读有关通用电位计接线的见解。
什么是电位器?

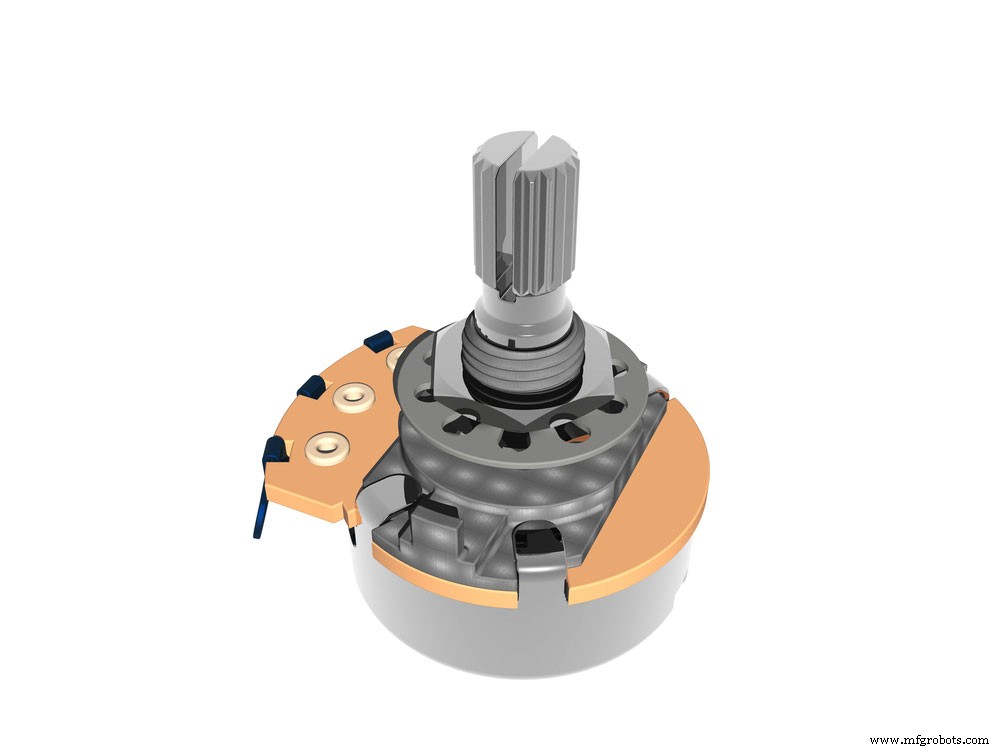

图 1:电位器
电位器是一种电阻器。在线性电位器中,转动设备的轴会改变电阻。尽管如此,与电阻固定的传统电阻不同,您可以更改电位器的电阻。
同样值得注意的是,电位器将具有三个引脚。此外,这些引脚之间还有碳等电阻材料。正是这种材料产生了阻力。无论型号如何,您都会在所有线性锥形电位器中找到这种基本结构。
另外,请注意电位器在检测电气仪器的输出信号时很方便。以收音机上的扬声器为例。该设备将配备一个外轴,用作音量控制旋钮。转动此旋钮可更改可变电阻值。反过来,电信号值也会改变。
电位器的工作原理是什么?

图 2:电位器、滑块、旋钮、均衡器矢量
如前所述,电位器主要具有三个主要部分。每端的两个端子连接到电阻材料条。然后,有连接到雨刮器的中间端子。
我们可以将端子表示为 1,2 和 3,如下面的电路图所示。在这种情况下,1 和 3 是连接到电阻材料的端子。另一方面,2 是连接到雨刷器的端子。

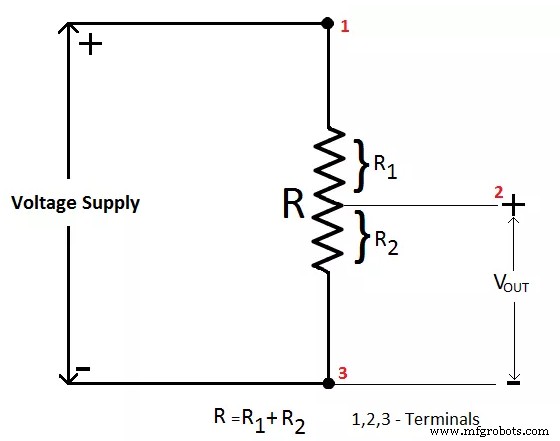

图 3:电位器电路图
从上面的电路图中,抽头将电阻分成两条相等的路径。因此,具有较长路径的电阻器将表现出较高的电路电阻。请注意,在连续电路中,长度是电阻器电阻的关键决定因素。
现在以我们有两个电阻器的情况为例。我们可以将它们表示为 R1 和 R2。在我们的例子中,从上面的电路图中,抽头电压是接近 R2 的电压。因此,这个电路现在是一个分压器。我们可以使用下面的电路方程来计算这种电路的输出电压。
V(输出)=R2R1 + R2V
在这种情况下,V 代表电路的电源电压。请注意,当您将抽头的位置移近端子 3 时,您可以改变输出电压。
电位器接线
以下是如何连接电位器的三个突出示例。
接线示例1:可变电阻
当您有一个简单的电阻器时,您可以创建此电位器连接。它只需要两个引脚,包括中间引脚和一侧引脚。这是示意图:

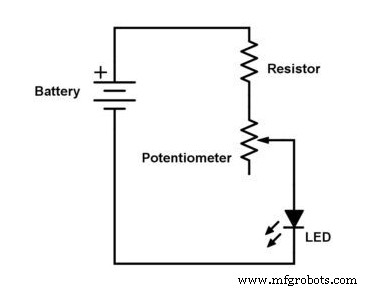

图 4:可变电阻接线
这样一个简单的电路将有效地使 LED 变暗。如您所见,课程中有一个额外的电阻器。它的作用是即使将电阻调为零也能保护 LED 不被破坏。
操作时,将电位器旋钮旋至一端,电阻会增大。相反,当您将其转向另一个方向时,阻力会减小。
接线示例 #2:奇怪的连接
您可能会遇到类似于此电路图的连接:

图 5:奇怪的电位器连接
底部和中间引脚连接,但这不影响电阻。请注意,虽然这样的连接看起来很奇怪,但它并不异常。这与仅连接两个引脚相同。
如果将第三个引脚连接到抽头端子引脚,则不会影响电阻。您可能想知道为什么有些人会选择如此奇怪的联系。它背后没有任何理由,只是有些人喜欢这样。
接线示例 3:音量输入
最后,有一个连接,如下所示。

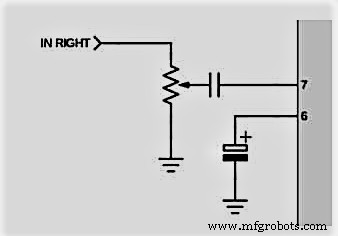

图 6:音量输入电位器连接
来源: https://www.build-electronic-circuits.com/potentiometer/
在此连接中,电位器的三个引脚已连接。这是一种简单的连接方式,可用于控制放大器等音频设备的音量。
这样的连接将创建一个分压器,这将有助于增加输入信号电压。例如,假设您正在使用此连接来控制外部设备,例如音频放大器。转动旋钮的次数越多,音量就越小。因此,这样的连接在音频设备中是司空见惯的。
如何连接电位器?

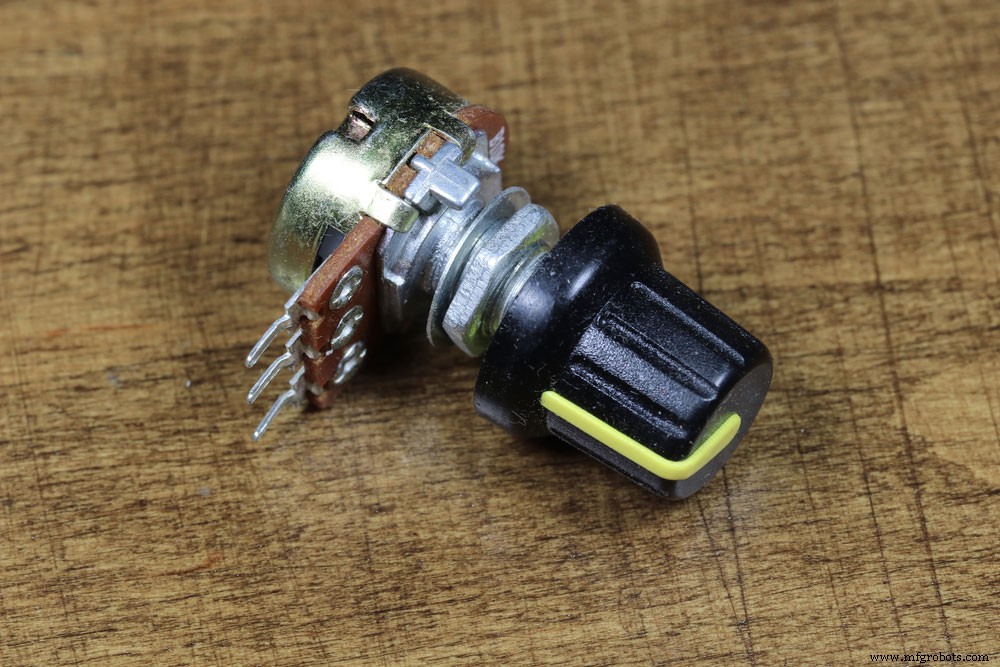

图 7:电位器作为电子控制单元</b>
连接电位器很简单。首先,您需要将第一个端子接地。接下来,您需要向第三个终端提供输入信号。最后,将输出信号施加到中心端子。
以下是接线过程中的关键步骤。
选择和准备电位器
- 首先,您需要识别电位器上的三个端子。接下来,将电位器放在平坦的表面上。正如我们前面提到的,第一个端子是接地端子。另一方面,中间端子是电位器的输入端口。最后,第三个终端是输出端口。
- 接下来,您需要了解特定电位器可以控制的电阻范围。大多数电位器不会控制高压。因此,请确保读取特定电位器可以提供的电阻。例如,您可能有一个额定值为 200K 的电位器。这意味着它可以提供高达 200,000 欧姆的电阻。
- 在接线过程中,必须将电位器放置在平坦的表面上。确保电位器的端子朝向您。接下来,确保您已移除要连接的电气系统的背面。它将暴露在建立连接时必不可少的输入和输出端子。
- 接下来,您需要剥离要在连接期间使用的部分。在这个过程中,剥线钳会很方便。此外,您需要一根焊线来连接系统的端子。剥线时,请确保从电线顶部移除大约 1.3 到 2.5 厘米。请注意,某些电气元件需要特定类型的焊锡丝。因此,请确保选择正确的类型。
焊接您的端子

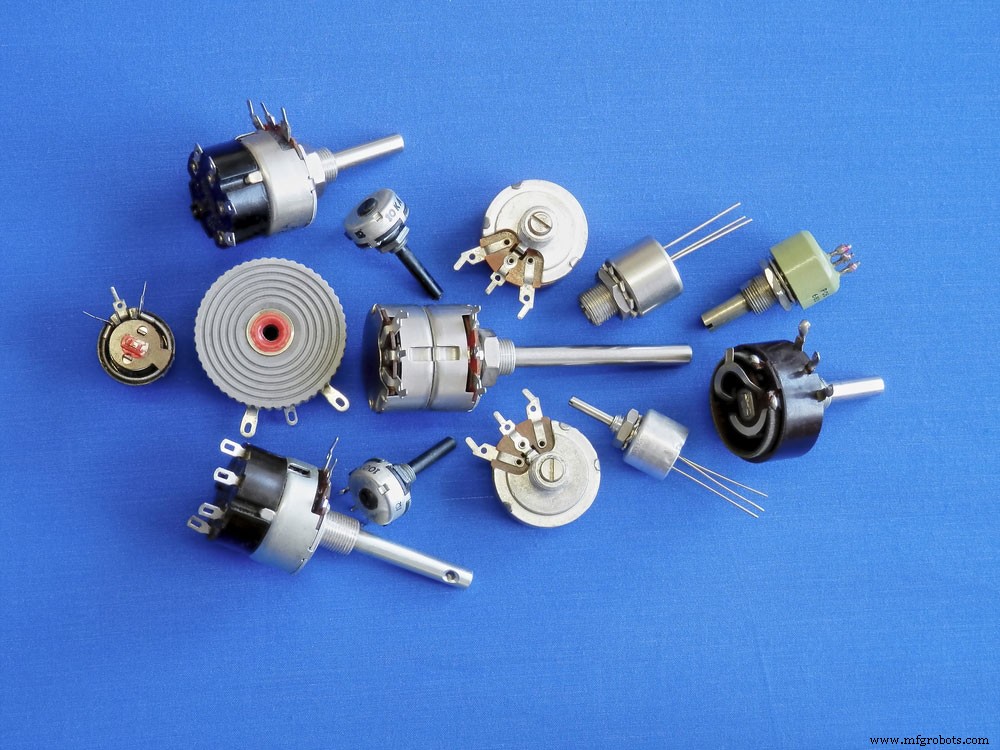

图 8:各种版本的调节旋钮。
- 您需要将电线焊接到电位计和另一端的电气元件上。首先,将电线放在要连接的部件上。接下来,放置助焊剂和烙铁并按下。从第一个终端开始,即地面。
- 接下来,您需要将一根导线焊接到电位器的中间部分。请记住,中心部分是电位器的输入。
- 最后,将一根电线焊接到电位器的第三个端子上。它是电位器的输出端。因此,这是您将连接到输出设备的终端。因此,在吉他上,电位器的输出端将位于输入插孔上。同样,在音频放大器上,它将是音频放大器的输入通道。
使用电位器

图 9:说明电位器工作的彩色滑块
- 另外,您需要检查电位器是否正常工作。首先,将电位器的输出和输入端子连接到电压表的探头。接下来,转动电位器的旋钮来改变电压。转动旋钮时信号应该增加/减少。如果它没有改变,则说明电位器接线错误。
- 接下来,将电位器连接到吉他等输出设备。转动旋钮以确定系统的音符是否有变化。如果有变化,则电位计是可操作的。
结论
如您所见,电位器是具有不同电阻的电阻器。我们已经阐述了它的工作原理和接线方法。有了这些见解,您现在可以毫无障碍地将电位计用于您的大学或 DIY 项目。尽管如此,如果您想澄清,请与我们联系。我们会及时回复您的询问。
