lm317 电压调节器数据表 - 电压调节指南
可调电压调节器在负载调节中是必不可少的。它们在提供可变直流电源方面很方便，这在电子产品中至关重要，因为它们的多功能性。这种控制器的一个例子是 lm317 稳压器，它构成了我们讨论的基础。它是终极的 lm317 稳压器数据表。因此，有关当前监管机构的更多见解，请继续阅读。
什么是lm317稳压器？

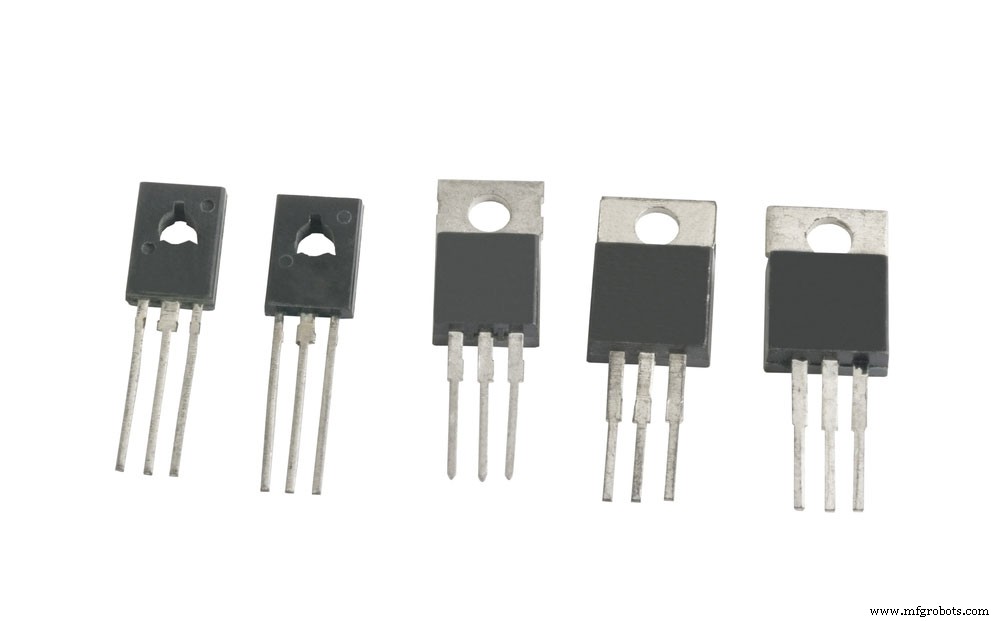

3针终端晶体管
Lm317 是一个可调节的三端正电压调节器。此外，它能够提供超过 1.5A 的负载电流。但是，为了四舍五入，它具有 1.2 伏至 37 伏范围内的可调输出电压。
lm317 稳压器引脚配置

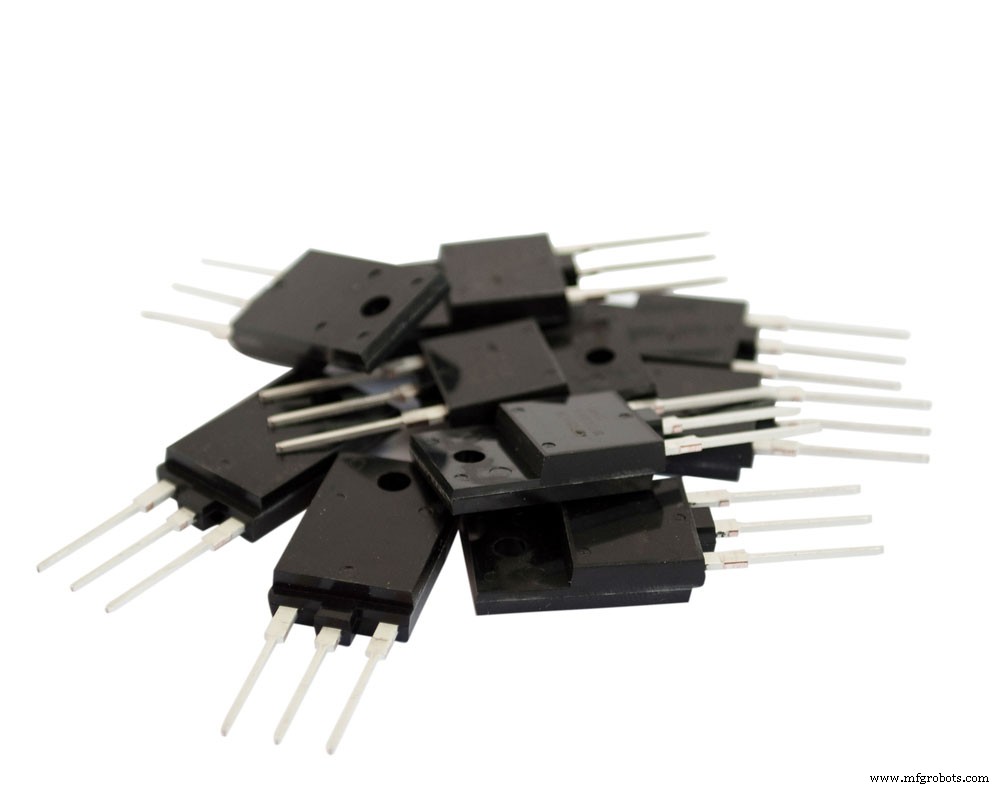

众多 Lm317 稳压器
该器件具有三个引脚，每个引脚具有特定的特定功能。
引脚 1 是可调引脚 .因此，它的作用是调节输出电压。
引脚 2 是 输出电压引脚 (Vout) .一旦电压通过引脚 1 进行了调整，它就会通过该端子离开 IC。
最后，引脚 3 是 输入电压引脚 (Vin) .此外，它还是电流进入 IC 的重要端子。
lm317 稳压器特性

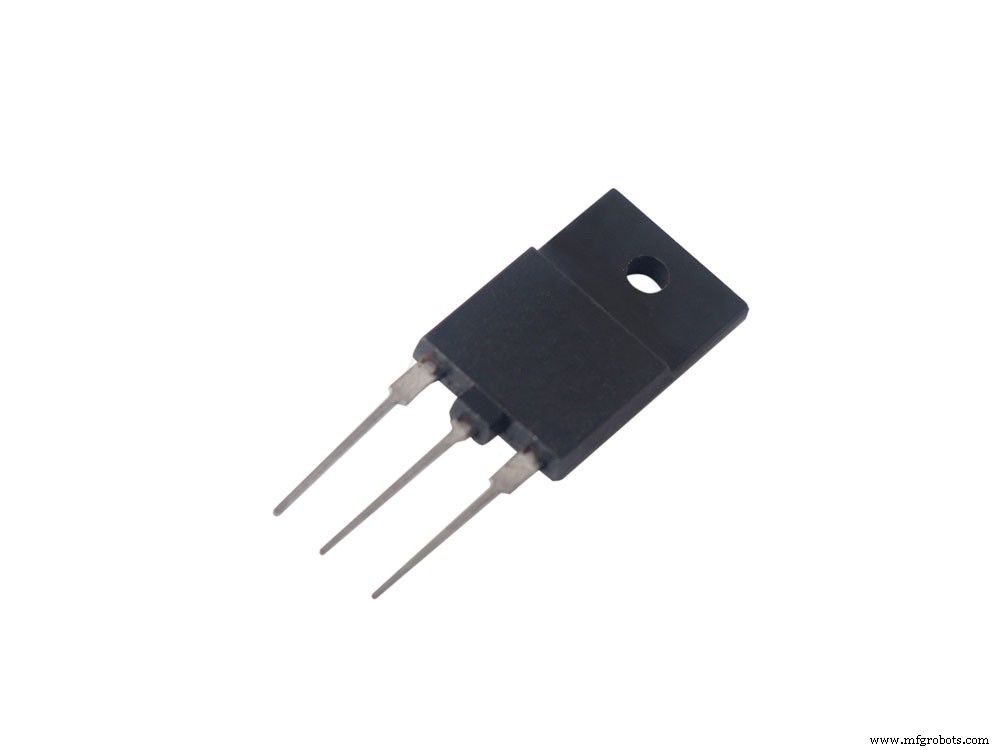

一个 3 针晶体管
以下是该可变电压调节器的关键特性。
- 首先，它可以提供至少 1.5A 的输出电流。此外，它的电压可以从 1.2V 扩展到 37V 输出范围。
- 其次，它具有内部短路保护。因此，其输出不能在内部短路。
- 第三，它具有内部热过载缓冲垫。因此，即使温度升高，它的电流限制也保持不变。
- 此外，它采用 TO-220、SOT223 和 TO263 封装零售，类似于 2SC1061 晶体管。此外，它是 1% 输出电压耐久性的代名词。
- 第五，它具有 80 dB 的纹波抑制和 125°C 的工作结温。
- 最后，当电压差为 15V 时，它的最大输出电流为 2.2A。
lm317稳压器使用方法

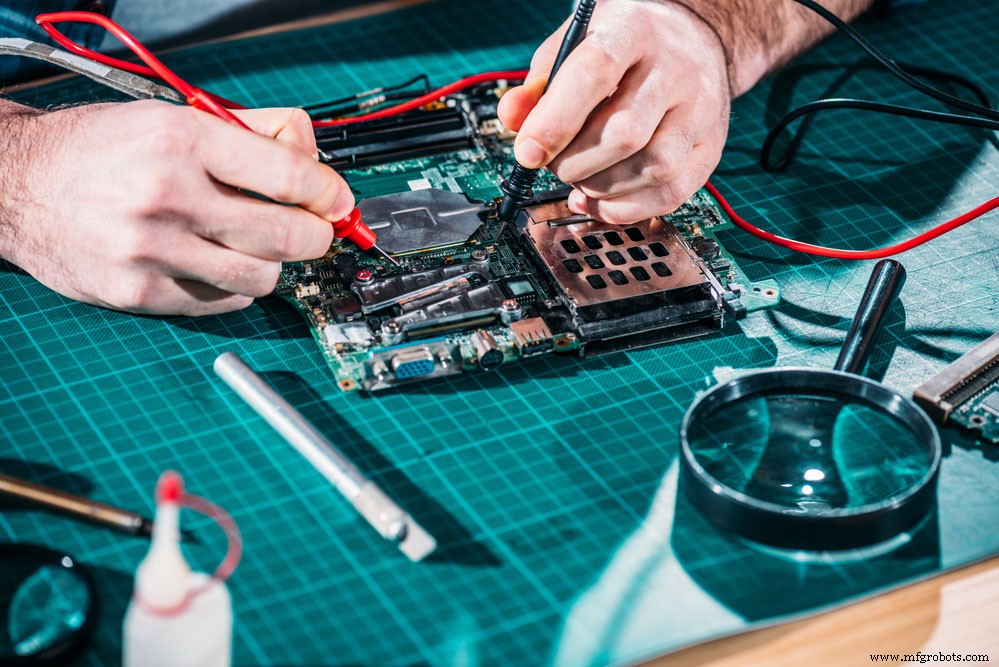

工程师测试电路
电压调节器使用简单，应用也很广泛。
首先，输入电压通过引脚 3 进入。接下来，电压通过分压器进入调节端。理想情况下，墙壁将是一对电阻器。
接下来，可调终端将确定通过输出引脚离开的电压。请注意，没有分压器，它还不能成为可变调节器。因此，在分压器引脚中使用电位器是不可避免的。
看看电路图。

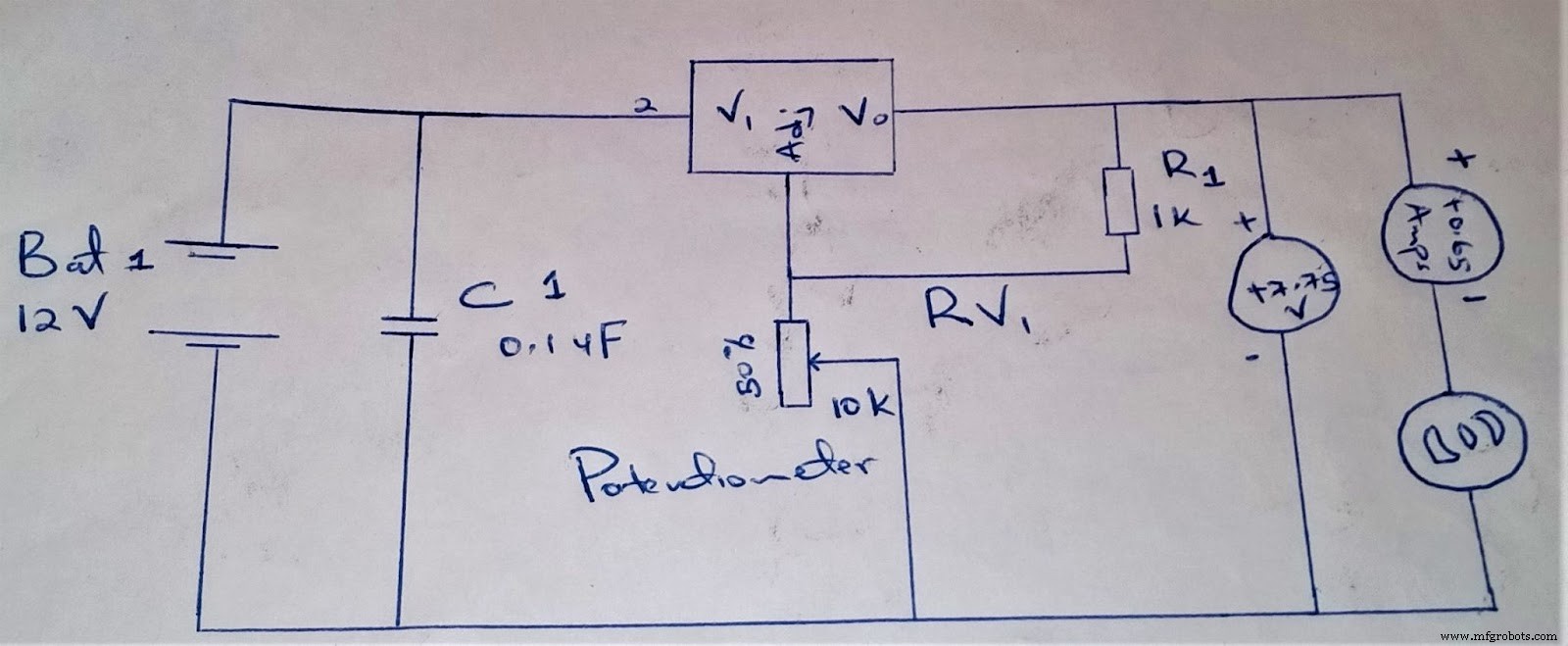

稳压器电路图
电位器加上上面的电阻器 (R1) 在可调引脚上产生电位差。此外，我们可以通过考虑电阻的值来计算输出电压范围。
使用公式：V(out)=1.25 x (1+ (R2/R1)。
lm317稳压器应用

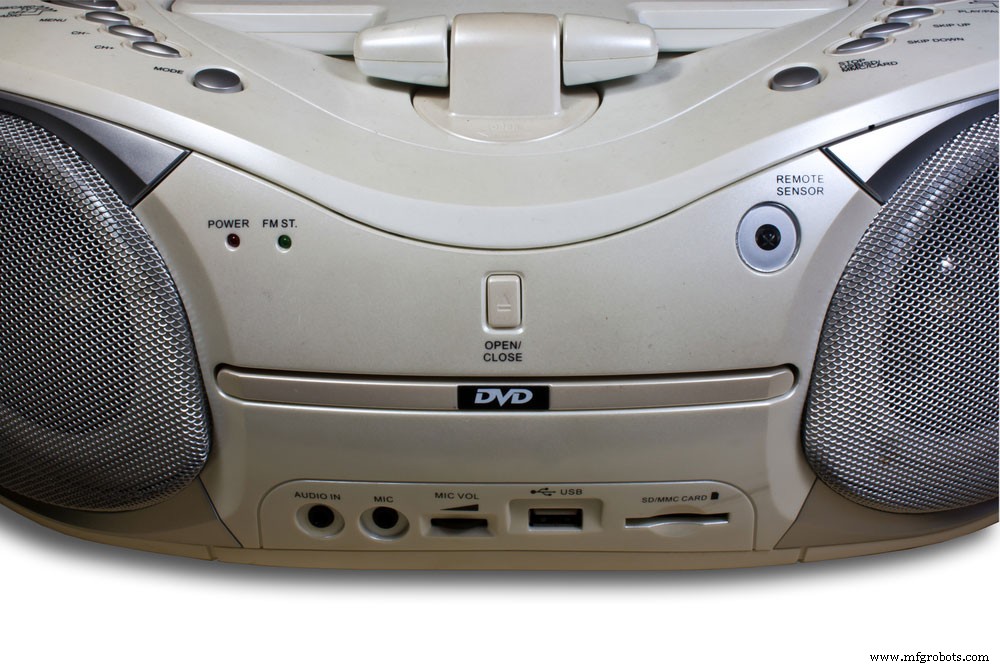

稳压器很有帮助 在 DVD 播放器中。
- 在限流和反极性电路中很有用。
- 此外，它在 DVD 和台式电脑等电子设备中也很常见。
- 第三，它在电机控制电路和正电压调节中至关重要。
- 最后，它对直流电源的变化很有价值。
结论
LM317 是一种便于进行可变电压调节的组件。此外，您可以在简单的电子项目中使用它来更换 1.5 V 或 9 V 电池。使其流行的关键特性之一是它的高效率、易用性和低成本。
有关电压调节器的更多见解或问题，请与我们联系。
