LM350 – 电压调节完整指南

无论输入或负载条件如何或变化如何，稳压器都能保持输出电压恒定。一种易于使用但非常有效的稳压器是 LM350 正电压稳压器。您可以将其用作可编程电压输出调节器或精密电流调节器，具体取决于您的电路要求。

如果您不确定如何使用它，那么您来对地方了。今天的文章探讨了稳压器、其引脚配置、特性、替代方案和用途。

什么是LM350？

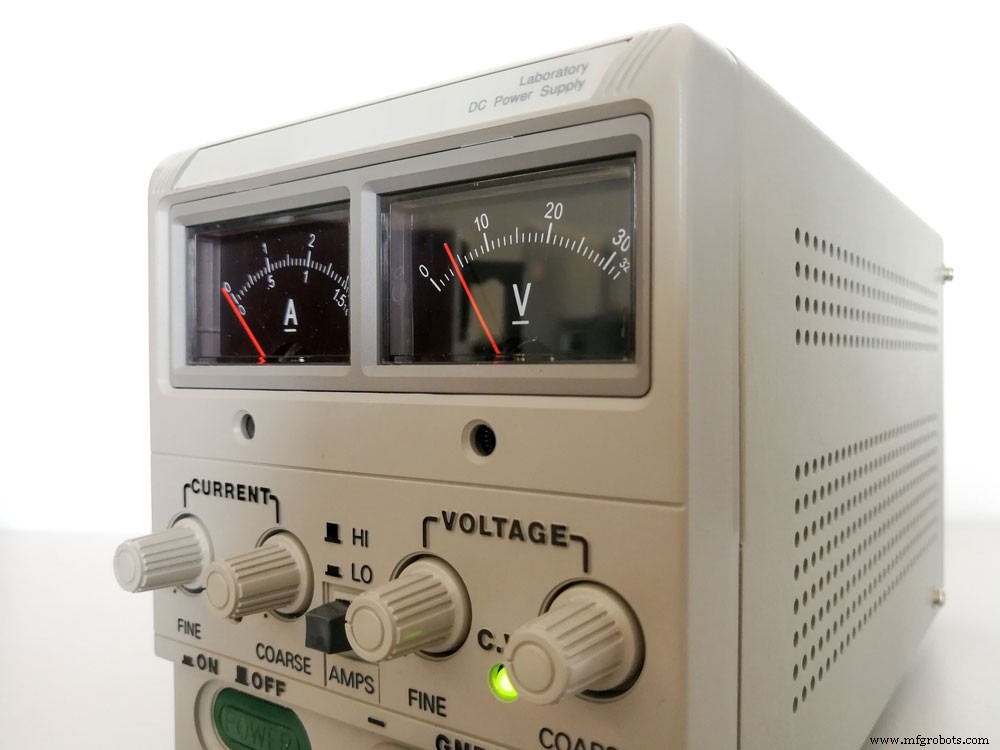

图 1：精密可变电源

LM350 是一个三端自适应。

设置 LM350 IC 非常简单，因为它只需要两个外部电阻来设置输出电压。

此外，它是一款坚固的 IC，使用安全区域补偿、内部电流限制和热关断来防止爆裂。因此，我们可以使用调节器来设计可调开关或精密电流调节器。

LM350 引脚配置

图 2：LM350 稳压器引脚配置图

引脚 1/调整引脚 (Adj)； 设置输出电压，稳压器接地时给出固定电压。

引脚2/输出电压引脚（Vout）； 是稳压的输出引脚。

引脚 3/输入电压引脚（Vin）； 作为调节电压的输入引脚。

LM350 特性

以下是LM350稳压器的特点和规格

• 稳压器的输出电流为 3 安培，功耗接近 85 瓦
• 其次，它在高压应用中具有浮动操作
• 此外，它还提供 0.005%/V 的线路调节率和 0.1% 的负载调节率
• 第四，该芯片还可以承受峰值输入到 35V 的输出电压范围。我们建议您将其保持在接近 15V 以进行正常操作。
• 第五，芯片具有过载热保护功能，可以保护电路元件免受过载的影响。过载保护使芯片即使在调整后的引脚未连接时也能保持良好的工作状态。
• 此外，您可以在 1.25V 至 33V 之间精确调整其输出电压，误差为 1%。
• 最后，它具有内置的安全功能，当设备超过芯片的额定电流时会跳闸。

LM350如何使用？

要使用 LM350 稳压器，请调整输出和可调引脚之间连接下的电阻值。

LM350 具有与大多数其他稳压器类似的操作模式。其中大多数在其电路中使用输入和输出电容器。

输出电容器改善了其瞬态响应和调节特性，使其适用于电子调节和控制系统。

此外，通过将电阻器 R1 直接连接到稳压器的输出端，可以最大限度地提高其性能和调节能力。

LM350 电路

下面是LM350 IC的三端集成电路图。

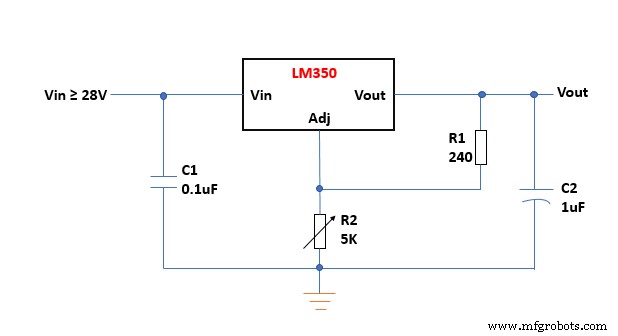

图 3：LM350 稳压器电路图

您将使用分压器网络来固定上图中 adj 引脚的电压。此外，通过使用一对电阻器形成分压器电路，如我们在上面的电路图中所示。

然后将电阻网络连接到输出电压引脚 Vout。

此外，在引脚 1（分压器网络）处使用电位计代替固定电阻器。它使 IC 能够作为可变电压调节器工作。

最后，您可以通过在调节引脚处连接电阻器 R1 和电位器来产生电位差。这样做可以根据以下公式控制 Vout。

将 adj 引脚钳位到地，以设计具有电气关断功能的电压供应系统。

LM350 替代品

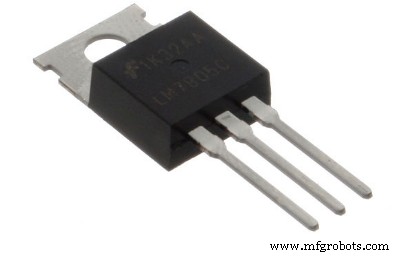

图 4：LM7805 5V 稳压器

下面列出了 LM350 稳压器的替代品和等效产品。

LM350应用

LM350 应用

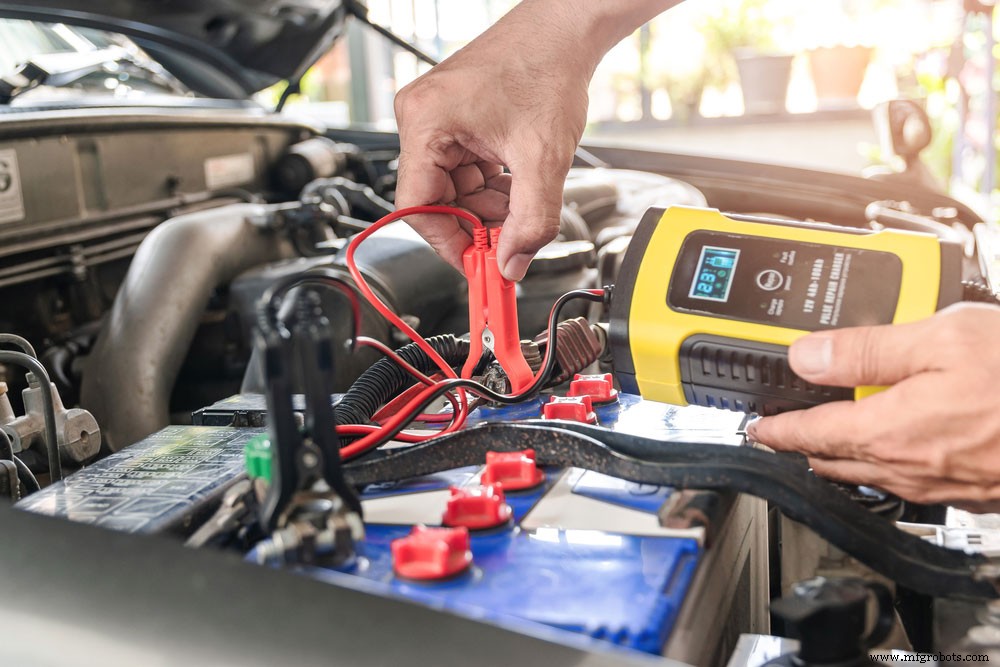

图 5：汽车电池充电器

LM350常用于以下应用

• 目前有限的充电器
• 灯光控制器
• 温度控制器
• 开关稳压器
• 跟踪预监管者
• 电池充电器
• 可变电源系统
• 电机控制电路
• 正电压规定

结论

如果您仍有任何灰色区域或需要有关 LM350 的更多信息，请联系我们。我们会尽快回复。
