LM311 等效：终极指南

差分比较器是在输出更大的数字信号之前比较两个电流或电压的电子设备。它们大多具有高增益差分放大器，并且在数字化和测量模拟信号（如 ADC）的设备中工作得最好。一类比较器包括运算放大器电压比较器，例如 LM311 IC。我们将在今天的文章中讨论引脚排列、特性、应用、电路示例和 LM311 等效项。

运算放大器比较器

什么是LM311？

LM311 是一款高性价比的电压比较器，通常适用于漏水检测和光控等多种比较电路。它主要采用 8 引脚封装。

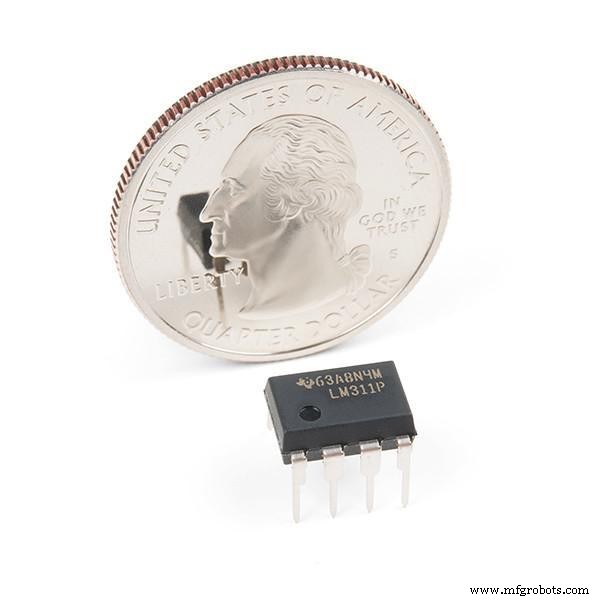

LM311 芯片

LM311 引脚配置

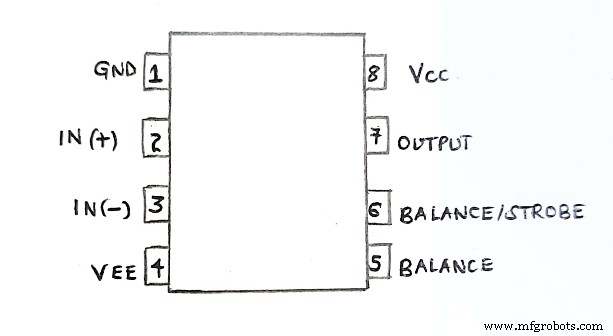

LM311 引脚排列

LM311 共有 8 个引脚，我们将在下面讨论；

Pin1/ Emit out/发射器输出引脚； 它用作输出的晶体管发射极引脚。

Pin2/同相输入引脚（IN+）； 它提供了一个可变电压进行比较。

Pin3/反相输入（IN-）； 它接收一个固定电压，您可以将其与可变电压进行比较。

Pin4/地（VCC-）； 它连接到系统的地。此外，您可以在此处施加负电压。

Pin5/平衡销； 它关闭直流偏置电压。它还需要在失调和偏置下具有低输入电流。

Pin6/频闪输入/平衡； 它会关闭输出级。

Pin7/COL OUT/集电极输出引脚； 它作为晶体管的集电极输出。

引脚8/VCC+； 它为运算放大器提供高达 +15V 的工作电源电压。

LM311 IC 特性/技术规格

LM311的一些技术规格和芯片特性包括：

• 首先，它的供电范围很广。例如，其双电源电压范围为±2.5V 至±15V，而其单电源电压范围为5V 至30V。
• 然后，您可以将其输出和输入与系统接地隔离。
• 第三，它具有低功耗设计，可以运行大多数 MOS 和 TTL 负载。
• 它还可以驱动高达 50mA 和 50V 的负载。
• 它具有频闪功能和偏移平衡功能。
• 此外，它还可以通过两个运算放大器的单电源提供可靠的操作。
• 您可以在 8 引脚 PDIP、8 引脚 SOIC、8 引脚 SO 和 8 引脚 TSSOP 封装中找到它。
• 最后，它来自 VCC+ 引脚的最大电流为 7.5mA。

LM311 等效 ICS

通常，NTE922 和 LT111A 与 LM311 完美等效。此外，您可以使用替代比较器运算放大器 IC，如 LM324、LM339、LM211、OP07、LM111、LM358 或 LM741。

LM358 集成电路

LM311比较运算放大器在哪里使用？

通常，LM311 比较器运算放大器有助于电子设备进行电压比较。与其他电压比较器相比，它的优势在于其封装中包含一个输出晶体管。此外，它的硬件可以控制晶体管的发射极和集电极，从而使其成为许多应用的理想选择。

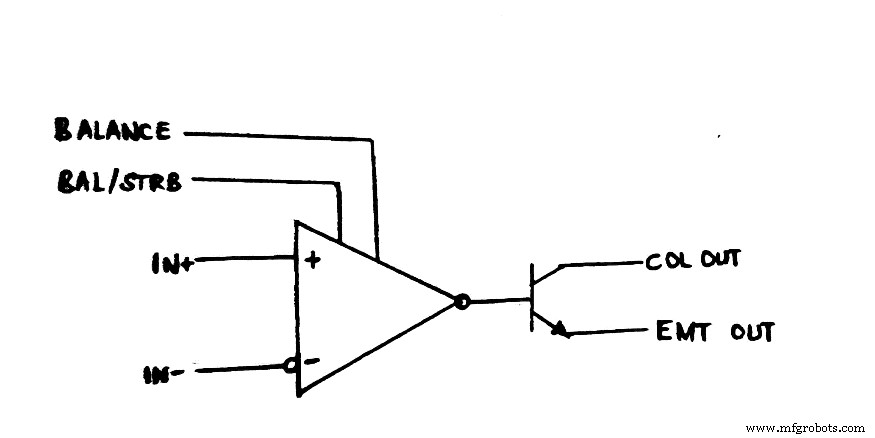

LM311的简化原理图

正如我们所见，它的晶体管可以驱动高达 50mA 和 50V 的 MOS、RTL 和 TTL 负载等负载。您可以进一步使用晶体管将负载与系统接地隔离。

LM311 IC如何使用？

我们现在将介绍一些使用 LM311 IC 电压比较器的项目。

使用 LM311 IC 的热传感器

电路图

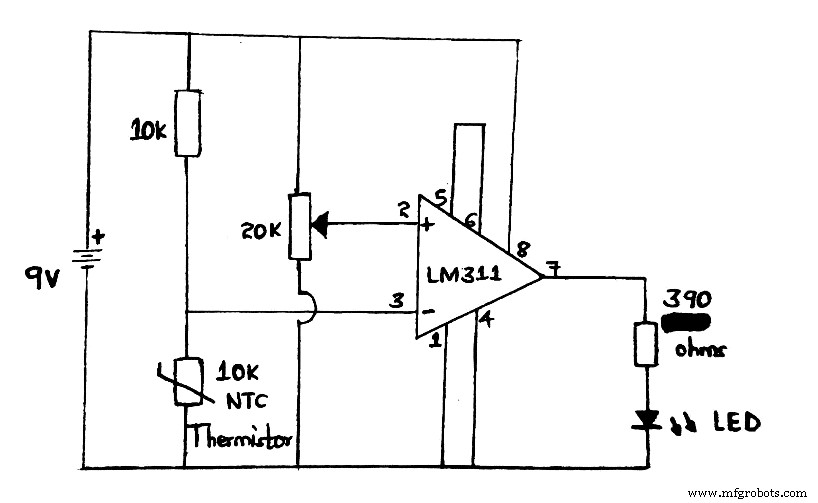

使用LM311 IC的热传感器基本电路图

电路说明

• LM311 处于比较器模式。
• 此外，它还具有无源组件，例如用作热传感器的 10K（负温度系数）NTC 热敏电阻。
• 然后，电路中的 20K 可变电阻器设置推荐的热量水平。
• LED 灯泡用作 LM311 输出。
• 当热敏电阻周围的热量增加到预设水平时，由于 LM311 IC 输出增加，LED 会亮起。

LM311光控电路

电路图

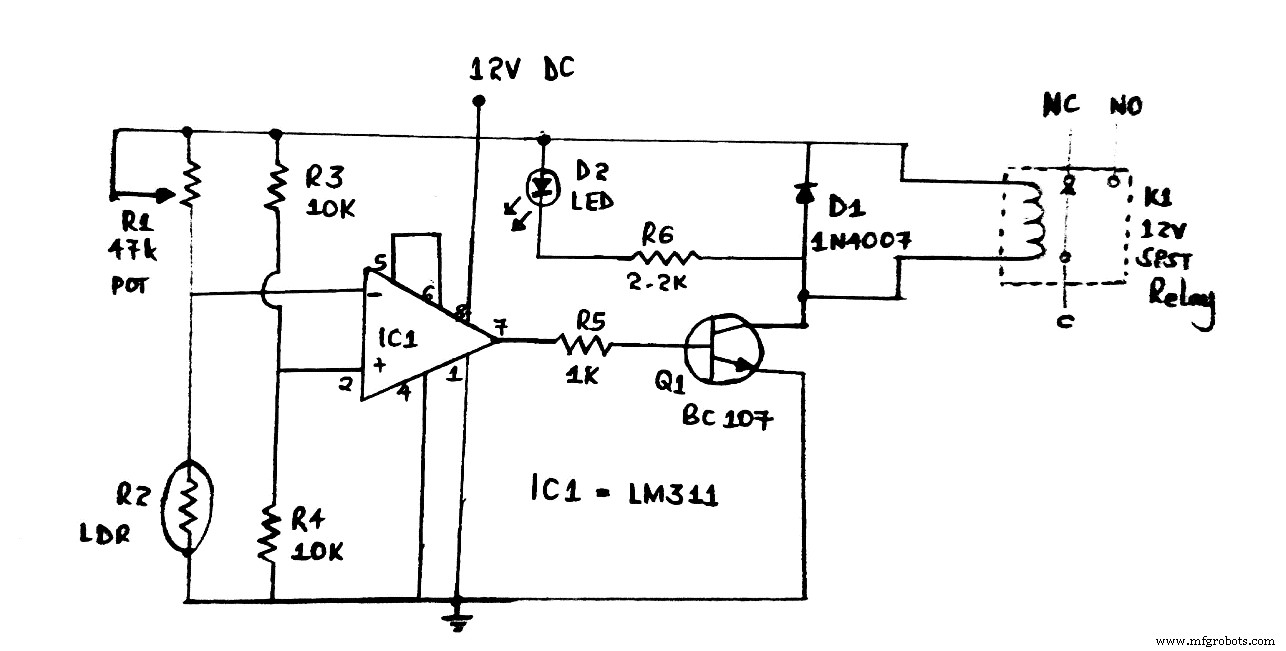

LM311灯控制器电路图

电路解释和工作

• 有一个电压比较器IC，即LM311。
• 然后，我们将电阻 R4 和 R3 置于 IC1 的非反相输入端，产生 6V 参考电压。
• 当比较器输出低，反相输入端电位高时，Q1 不会按预期开启。然后，继电器无法工作。出现电阻是因为光敏电阻在黑暗中电阻达到更多兆欧。
• 相反，高电平比较器输出和低电平反相输入端会在驱动继电器时打开 Q1。那时，光敏电阻大约为5-10K。调整 LM311 输入 +- 会产生相反的结果。
• 最后，如果你调整 R1，你可以设置照度等级来驱动继电器。

LM311的应用

它们包括；

• 振荡器电子电路，
• 自动化项目，
• 电源，
• 电器，

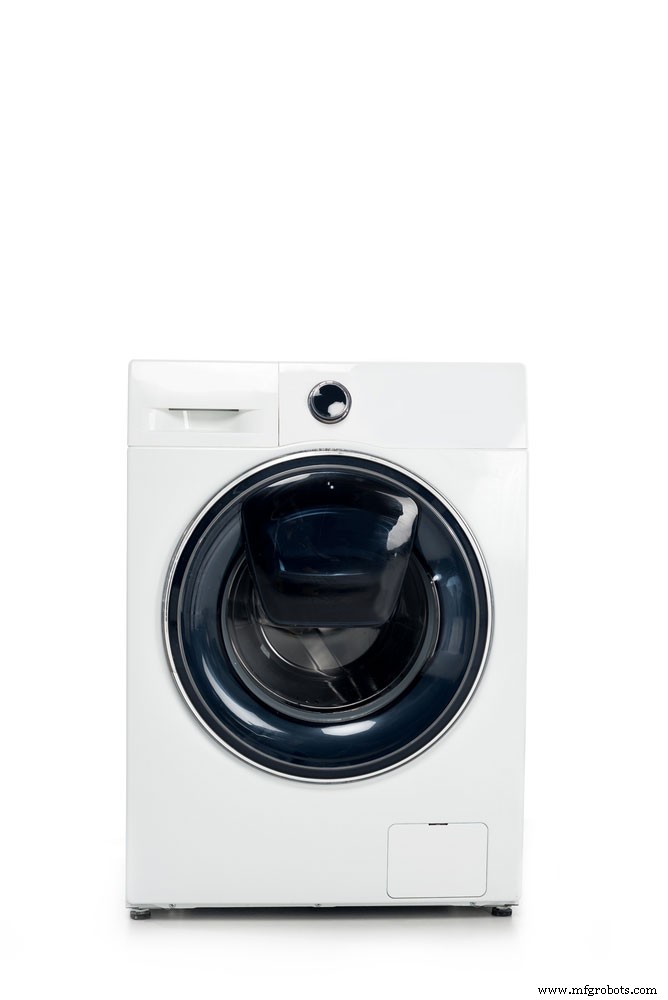

（洗衣机——电器类）

• 高压保护/警告，
• 峰值电压检测器，
• 开关功率放大器，
• 自由运行的多功能振动器，
• 过零检测器，
• 驱动电机、灯、继电器等，通常低于 50mA，并且
• 电压比较器电路。

结论

总而言之，LM311 是一款高速差分比较器，用于需要比较电压的逻辑运算。上面的文章进一步向您展示了它的功能以及如何在项目中应用它们。不过，如果您想了解更多信息，请联系我们。
