掌握 QX5252 太阳能 LED 驱动 IC：DIY 项目完全指南
庭院灯和路灯需整夜亮灯，太阳能电池板至关重要。工程师看重 QX5252 ASIC 用于家用和工业草坪 LED 灯。
若你热衷 DIY LED 电路，QX5252 得心应手。这里涵盖该 IC 全部原理及项目应用。
1. QX5252 引脚配置
| 引脚名称 | 封装类型 TO-94 / DIP-8 | 引脚类型 |
| SBAT | 1 / 6 | 输入引脚 |
| LX | 4 / 3 | 输出引脚 |
| LS | — / 5 | 输入引脚 |
| BAT | 2 / 7 | 输出引脚 |
| VSS | 3 / 2 | 地引脚 |
| NC | — / 1, 4, 8 | 未连接 |
详情请查阅 QX5252 数据手册。
来源：Creative Commons

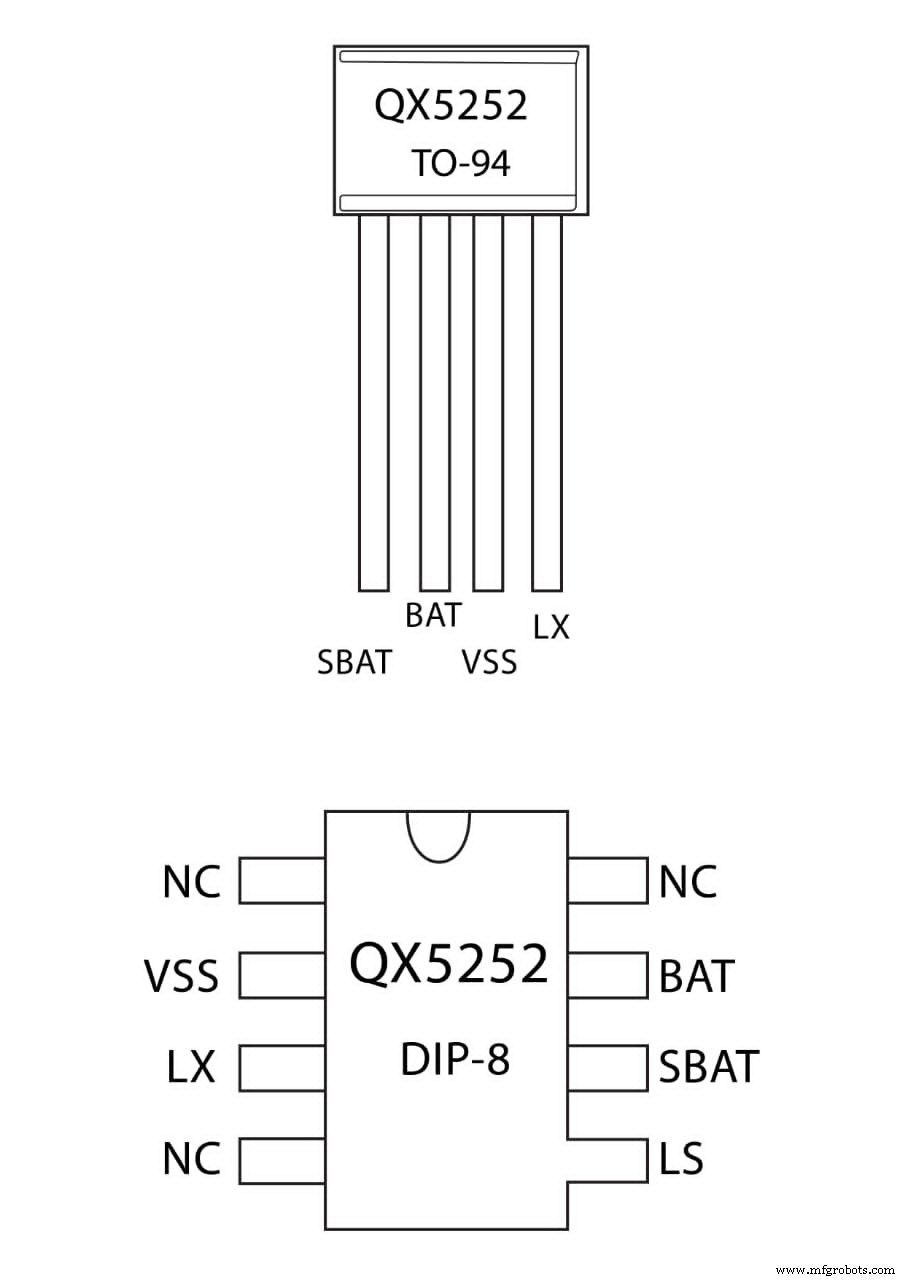

(QX5252 引脚图)
2. 特性与规格
- 工作电压范围 0.9V 至 1.5V
- 输出电流 3mA 至 300mA
- 专利过放保护功能可关机
- 内置光控开关功能
- 内置肖特基二极管
- 仅需一个外部电感，静态电流 17uA
- CMOS 工艺，低功耗运行
- 自动充电功能
- DIP-8 和 4 引脚 TO-94 封装
3. QX5252 工作原理
白天 QX5252 集成电路利用太阳能电池为充电电池充电。单节 Ni-H 电池或 AA 电池即可。将 2.5V 太阳能电池电能传输给 1.2V 电池充电。充电电池电压升压至 3V 以上，升压后为 LED 供电。
需在正确电压使用 LED，故需电感作升压转换器。约 100 kHz 振荡下，LED 经 LX 引脚获足够电压输出。

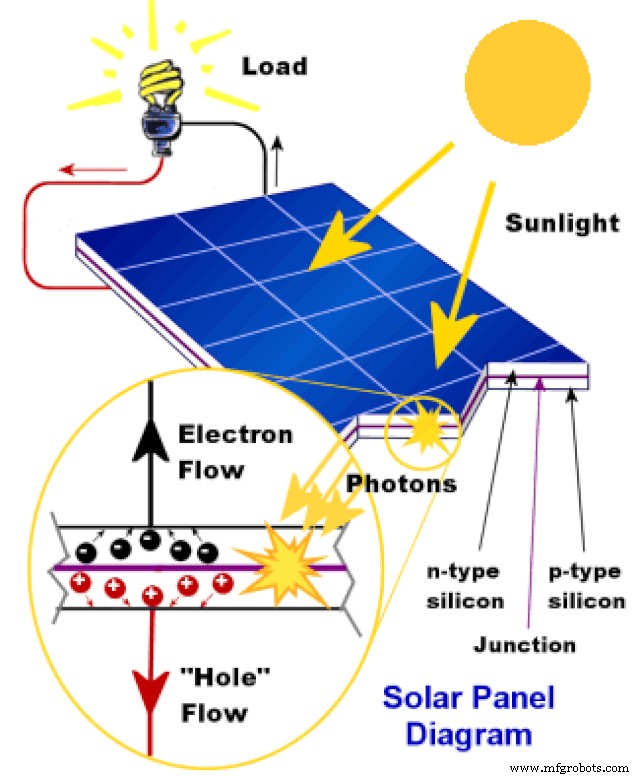

(太阳能电池板工作原理图)
4. 如何使用 QX5252？
QX5252 太阳能 LED 驱动配合极简元件工作。所需材料：
准备材料
- IC1, QX5252
- 太阳能电池板
- 充电电池 — AG8 1.55V
- 外部电感, L1
- 蓝光 LED 0805 SMD 或任意颜色 LED
为有效获期望结果，需设置 LED 功率。

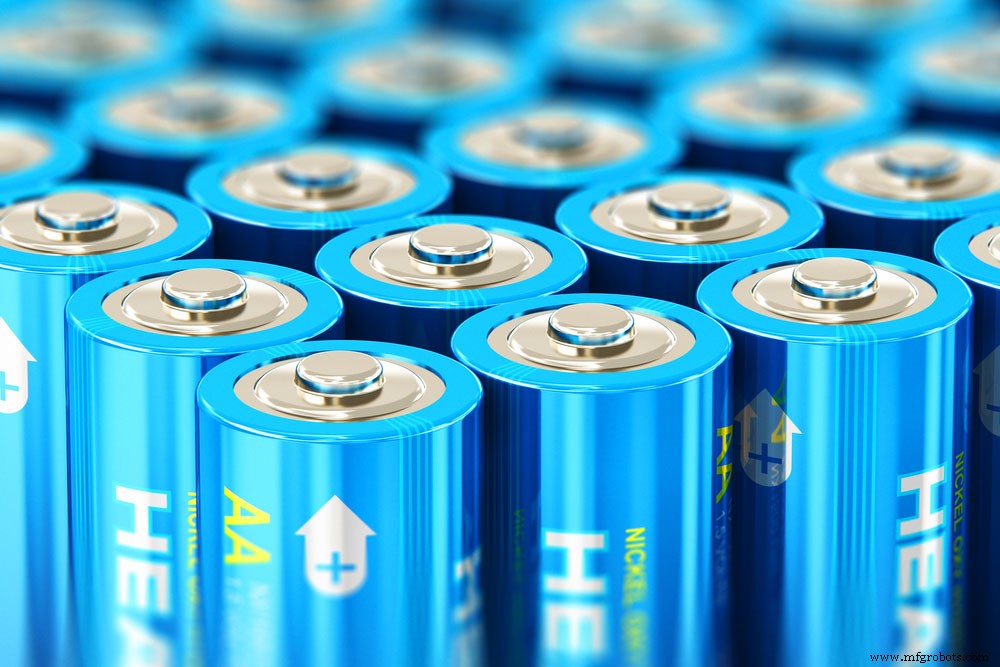

(一组 AA 碱性电池)
LED 功率设置
电感值决定 LED 消耗功率。
闪光控制开关设置
一方面，QX5252F 驱动芯片允许太阳能电池板直接控制。另方面 QX5252E 需普通电阻和光敏电阻使用 LS 端。设置 LS 电压：VLS = [R1/(R1+R2)] VIN。当 0.3 * VIN < VLS 时 LED 熄灭；当 0.22 * VIN > VLS 时闪光控制开关开启 LED。

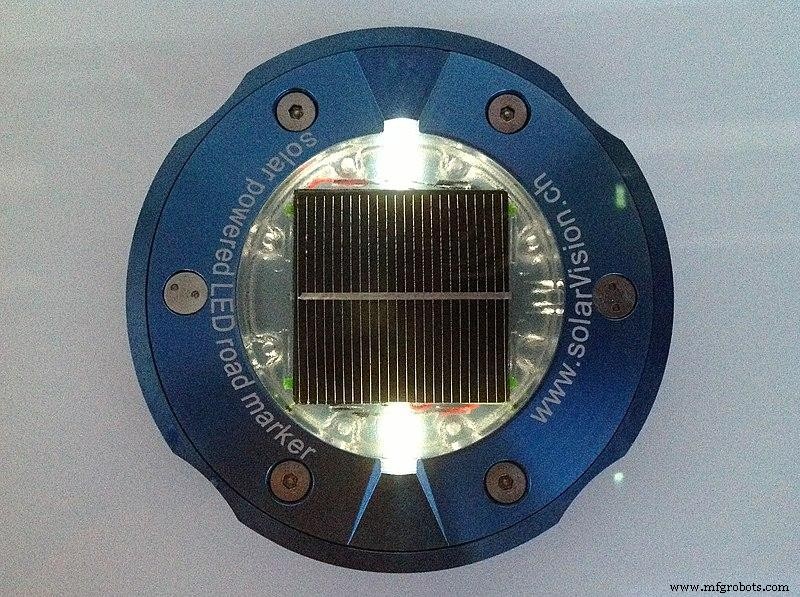

(太阳能电池板 LED 驱动器)
用 QX5252 驱动不同 LED
来源：Creative Commons

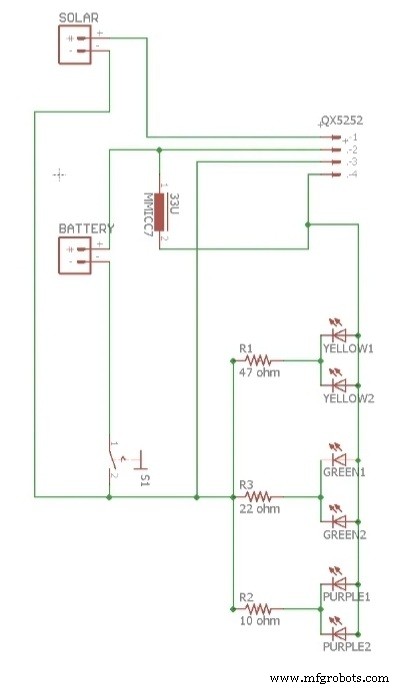

(QX5252 连接原理图)
总结
QX5252 是采用 ASIC 设计的太阳能 LED 驱动器，利用多电路为 LED 供电。自己设计照明电路很容易，有正确协助更易，材料齐全更轻松。立即联系我们开始。
