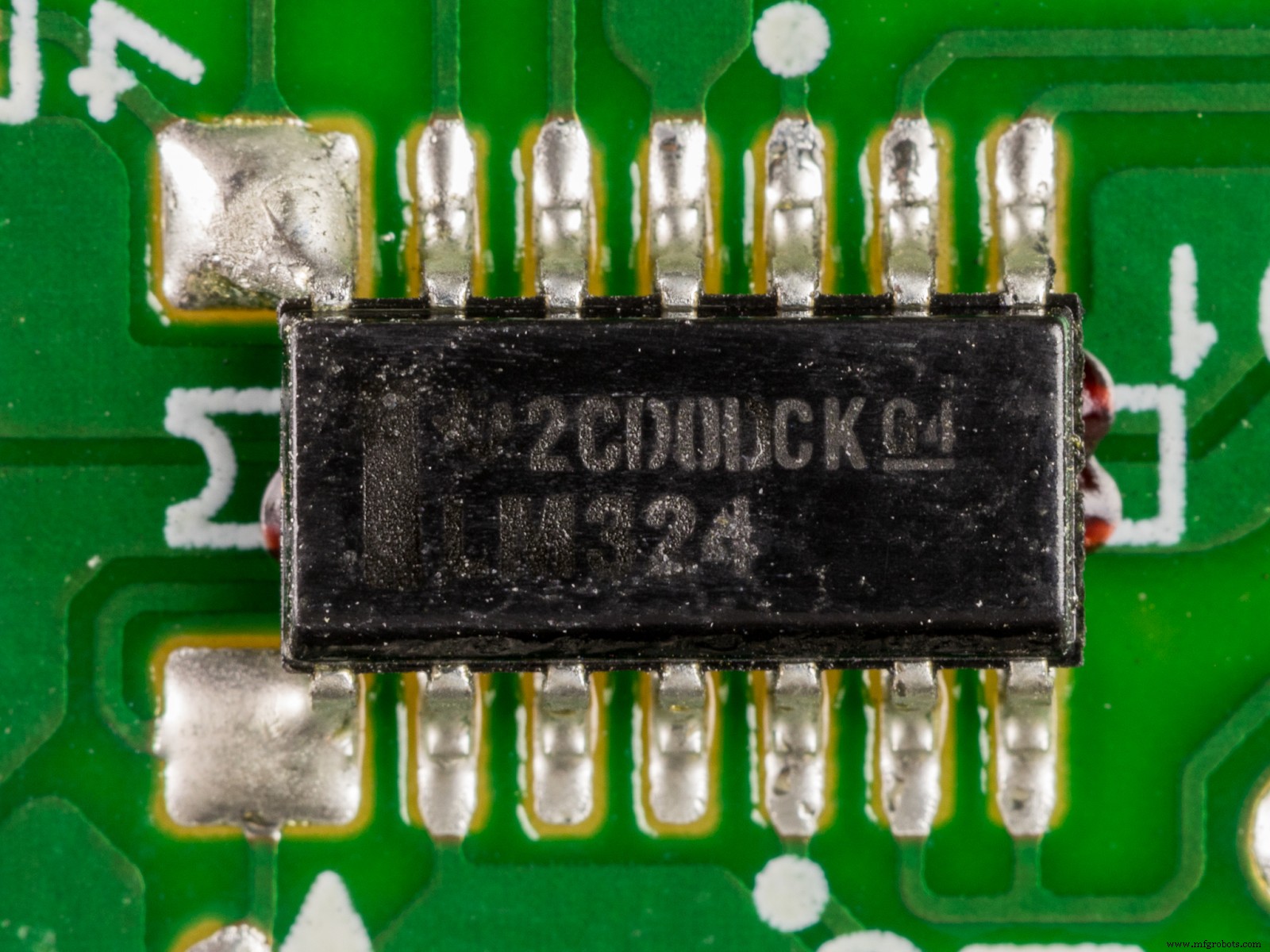

LM324 电路详解：项目应用、规格参数与引脚指南

您是否曾接触过 LM324 电路图？如果有，您应该知道它因内含运算放大器且仅需单电池供电，而常见于各类教学课程中。

或许您在想：用 LM324 究竟能做什么？

本文将展示多个基于 LM324 的实用项目，并详细介绍其规格参数与引脚定义。

准备好了吗？让我们开始深入了解！

LM324 电路：LM324 核心规格参数

以下是 LM324 的关键规格参数：

• 可在反相输入（-）与输出引脚间接入反馈电阻，配置 LM324 的单位增益。
• 电源电压范围宽广：最大 30V，最低 3V。
• 输出引脚从正电源汲取电流最大 8 mA。
• 最大电压增益可达 100,000 倍。
• 静态电源电流仅 0.8 mA，功耗极低。
• 四个运放每路输出对地最大可提供 20 mA 电流。

LM324 电路：LM324 引脚排布图解

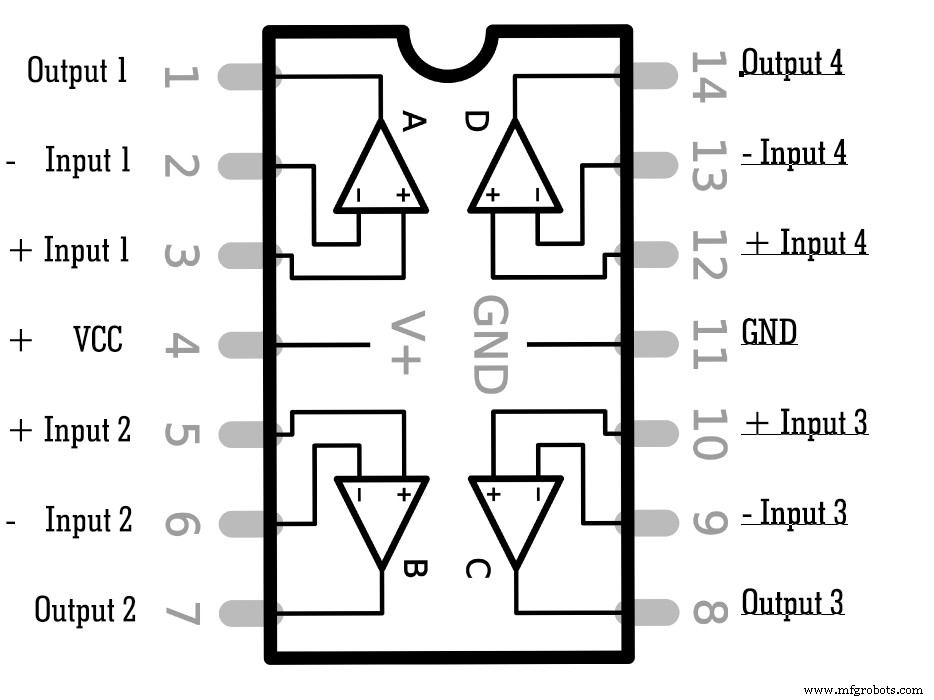

LM324 引脚配置图

一颗 LM324 芯片内部集成了四个独立运算放大器，每个运放拥有两个输入端和一个输出端。

以下是 LM324 引脚功能简表：

• 引脚 1：A 运放输出端
• 引脚 2、3：A 运放输入端（2 为反相，3 为同相）
• 引脚 4：正电源引脚 (VCC)
• 引脚 5、6：B 运放输入端
• 引脚 7：B 运放输出端
• 引脚 8：C 运放输出端
• 引脚 9、10：C 运放输入端
• 引脚 11：负电源/地引脚 (GND)
• 引脚 12、13：D 运放输入端
• 引脚 14：D 运放输出端

注：引脚图中 (+) 表示同相输入，(-) 表示反相输入。

LM324 输出电压摆幅

LM324 的输出电压摆幅取决于供电电压。例如：

• 30V 供电时，输出摆幅约 26V；
• 5V 供电时，输出摆幅降至约 3.48V。

设计时需预留足够余量，避免输出截顶失真。

LM324 经典电路项目实战

如前所述，LM324 可构建多种实用电路。下面介绍五个代表性项目及所需要点。

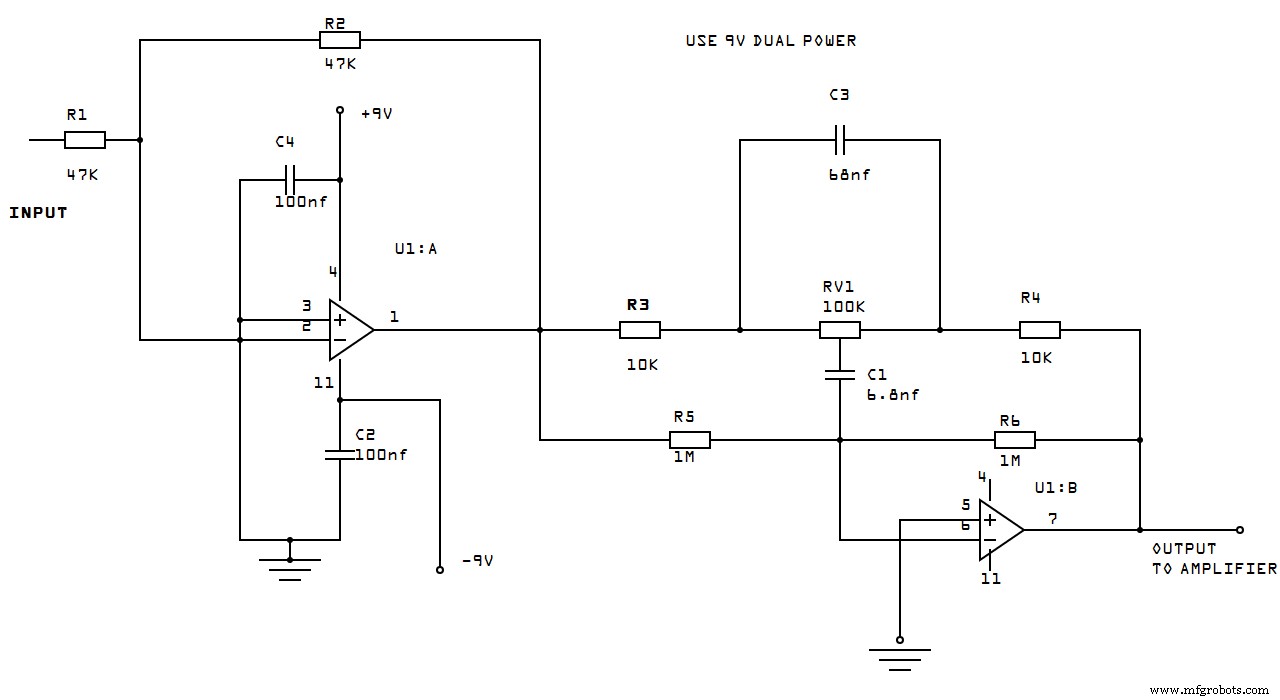

1. LM324 音频低通/重低音增强电路

该电路利用两个运放构建二阶低通滤波器，保留低频、阻隔高频，实现重低音增强效果。

关键连接点：

• 音频信号经 47kΩ 电阻输入至引脚 2（A 运放反相端）；
• 引脚 1 与引脚 2 间再接一只 47kΩ 反馈电阻；
• 引脚 4 接 +9V，引脚 11 接 -9V，建议采用双电源供电；
• 通过 RV1 (100kΩ) 可调电阻调节截止频率；
• 最终输出接入后级功放输入端。

电路原理图

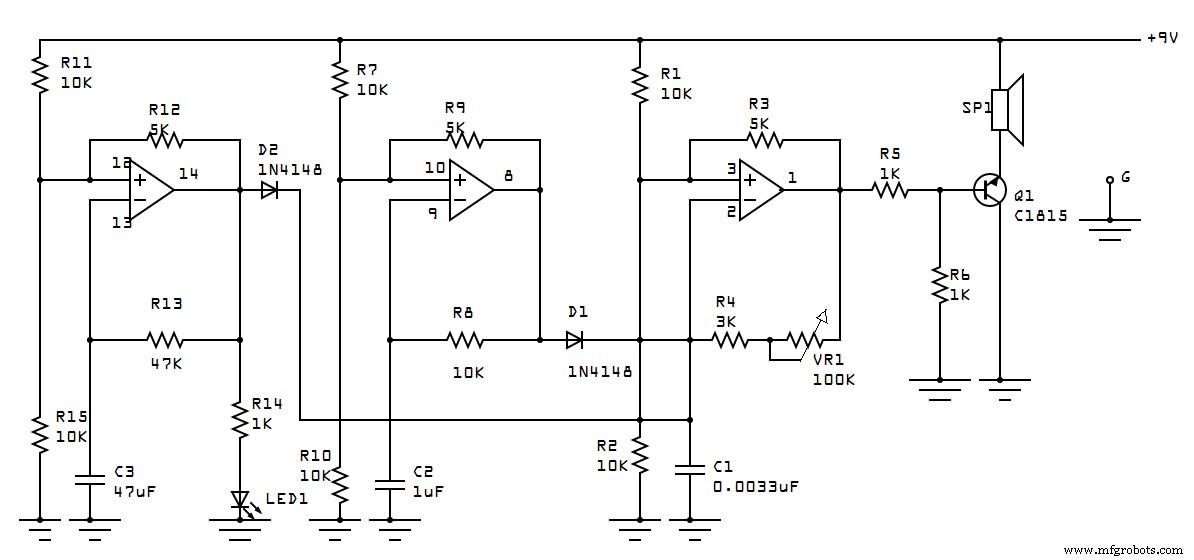

2. LM324 蟋蟀鸣叫声发生器

利用三个运放产生类似蟋蟀鸣叫的声效，通过蜂鸣器播放，趣味性强。

工作原理：

• 运放 1/1 振荡产生 1.4~15 kHz 音调；
• 运放 1/2 产生约 50 Hz 包络调制运放 1/1，形成鸣叫节奏；
• 运放 1/3 产生约 2.2 Hz 慢速门控，模拟蟋蟀间歇鸣叫。

电路原理图

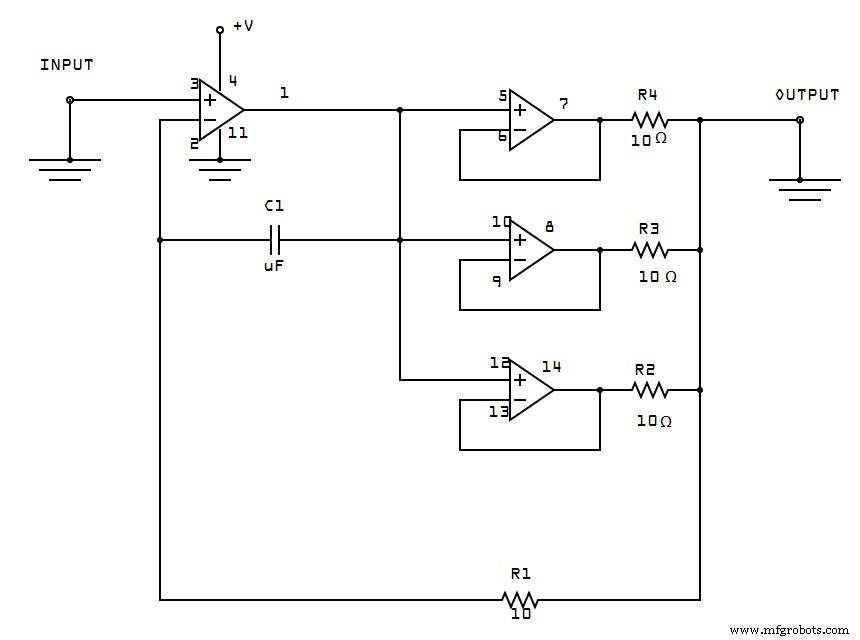

3. LM324 大电流放大输出电路

单路运放输出仅 20~40 mA，并联三路可将输出电流提升至 85 mA 并具备浪涌保护，适合工业、商业及军用级驱动需求。

电路原理图

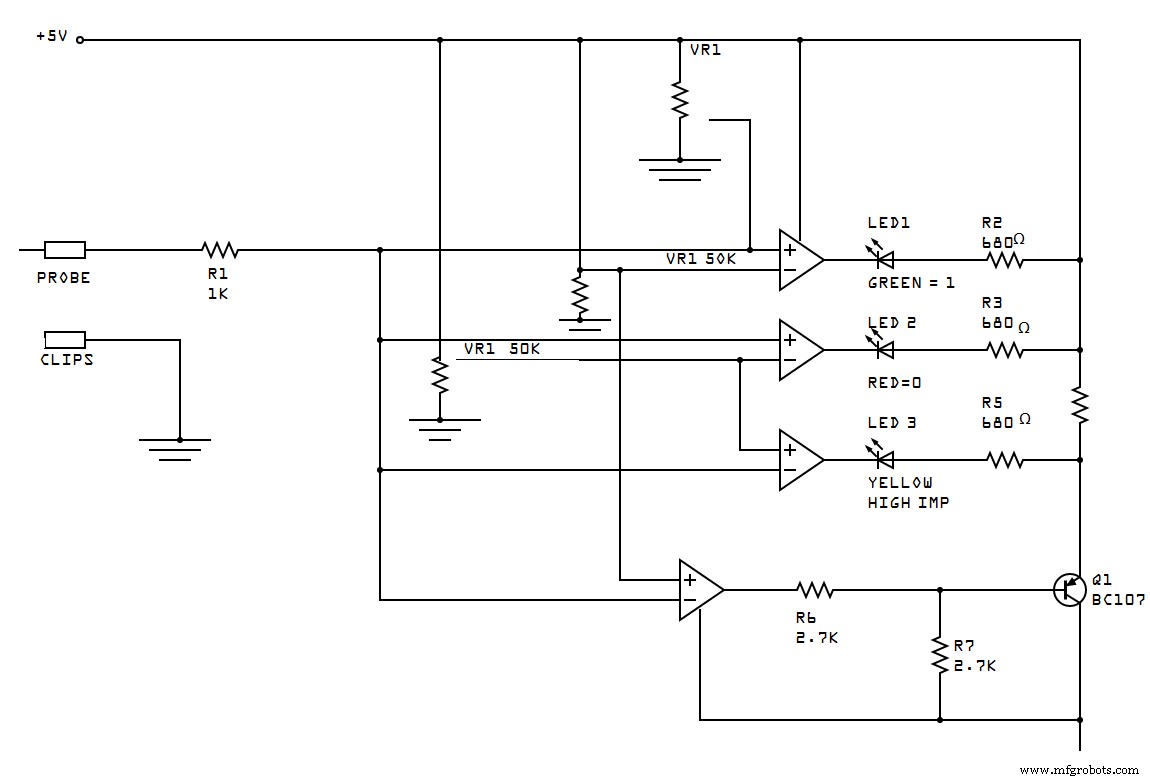

4. 数字逻辑电平测试仪

利用电位器设定阈值，三色 LED 指示逻辑电平：绿色=高电平，黄色=中间电平，红色=低电平，便于现场快速排查数字电路。

电路原理图

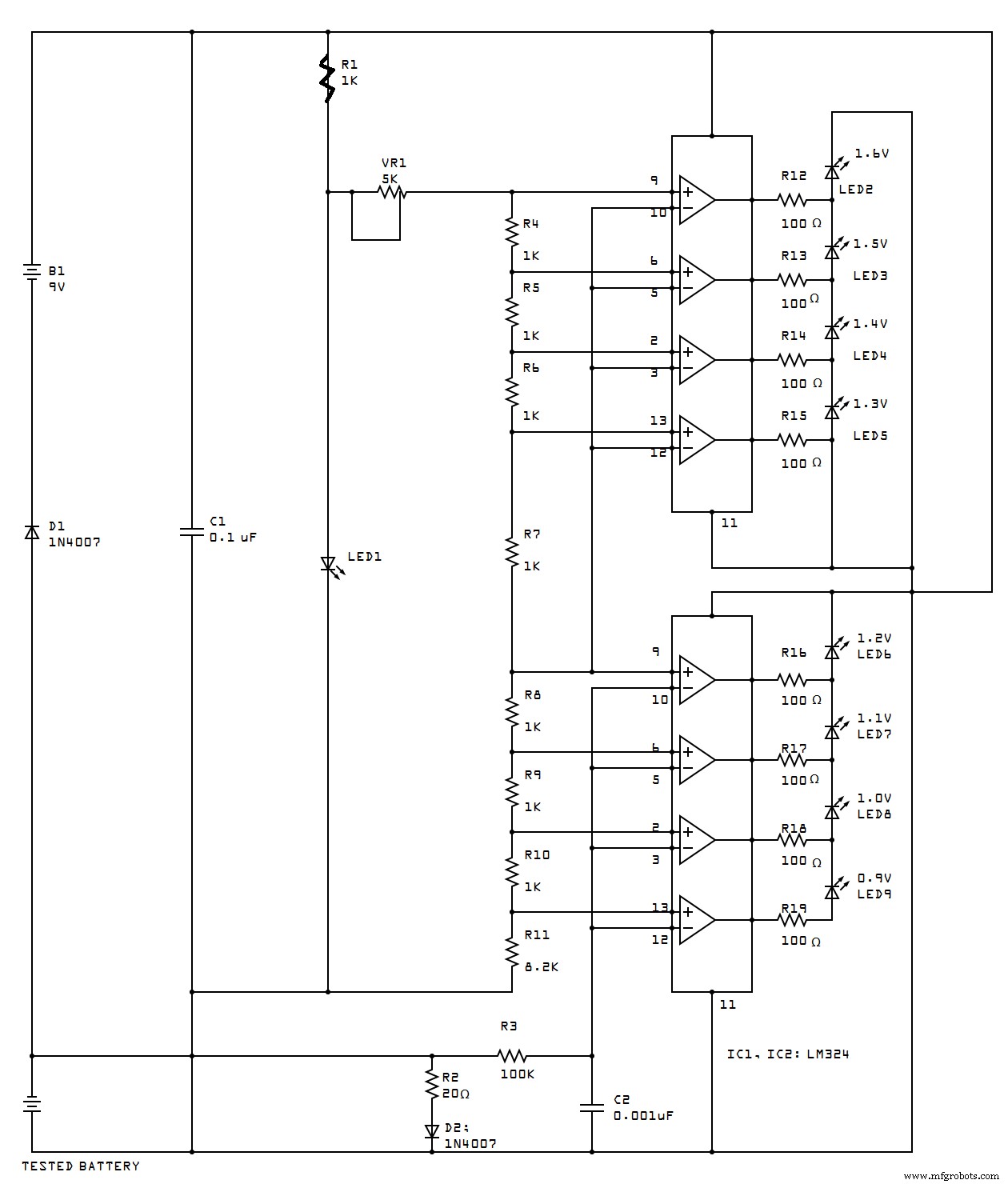

5. 1.5V 电池电量测试仪

可测量 AA/AAA 碱性或镍氢充电电池电压，LED 直观显示电量状态，电路简单实用。

电路原理图

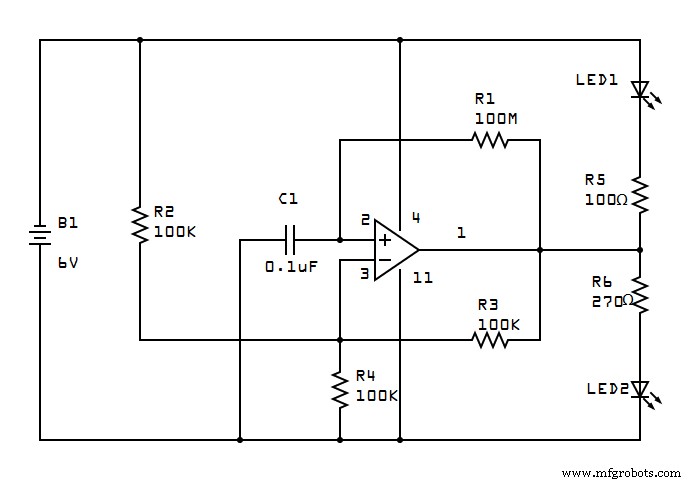

6. 运放双 LED 交替闪烁电路

利用 LM324 构建异步多谐振荡器，驱动红/绿双 LED 每秒交替闪烁一次，适合状态指示或装饰用途。

电路原理图

LM358 与 LM324 的核心区别

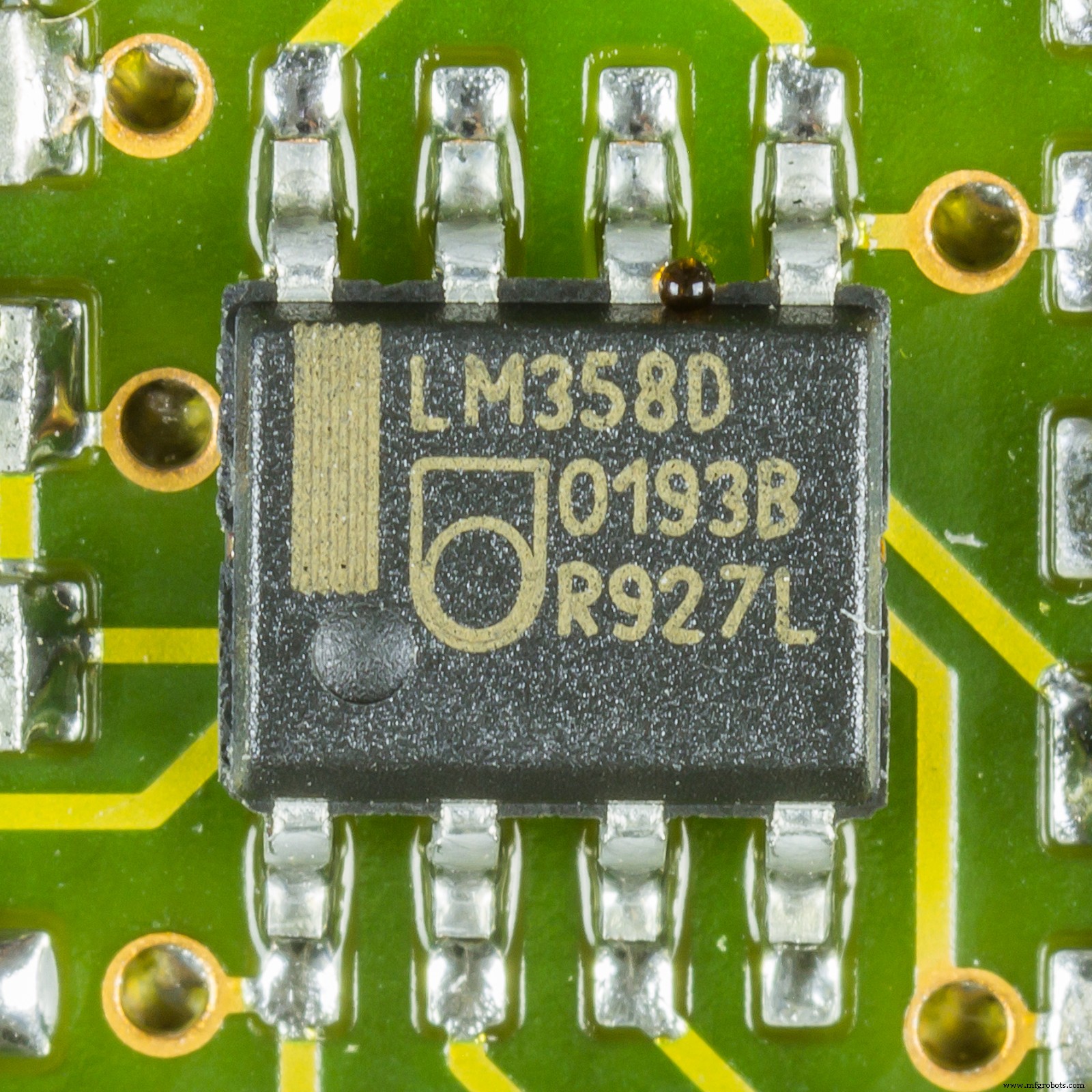

LM358 双运放封装

两款芯片内部运放电气特性一致，主要差异在于：

• LM358 为双运放（8 引脚），LM324 为四运放（14 引脚）；
• 封装热阻、功耗分配不同，LM324 更适合多通道高密度设计。

总结

LM324 典型应用场景

LM324 凭借四运放集成、单/双电源兼容、低功耗等特性，广泛应用于音频放大、信号调理、测试测量、声光发生等领域，深受电子爱好者、工程师及 DIY 玩家青睐。

本文是否解答了您的疑问？如有更多问题，欢迎随时联系我们，我们将竭诚为您服务。
