Arduino Sheild：综合指南

在 Arduino 开源硬件平台上创建电路需要使用 Arduino 扩展板。它们有助于降低项目中硬件和电路布线的复杂性。在本文中，我们将了解 Arduino Sheild 是什么、不同的类型以及安装过程。

什么是 Arduino Shield？

Arduino 扩展板是附加到 Arduino 板上的硬件附加板，以赋予其附加功能。它们有助于创建具有蓝牙、电机驱动器和 WiFi 等功能的不同物联网项目。

防护罩的类型

Arduino 盾牌 :以太网屏蔽

Arduino Ethernet Shield 允许 Arduino 分线板使用以太网连接连接到 Internet。例如，您可以使用盾牌从网站远程控制机器人。

Arduino Ethernet Shield R3 有一个用于存储网络数据的微型 SD 卡插槽。您可以使用 SD 卡库与 micro SD 卡端口进行接口。

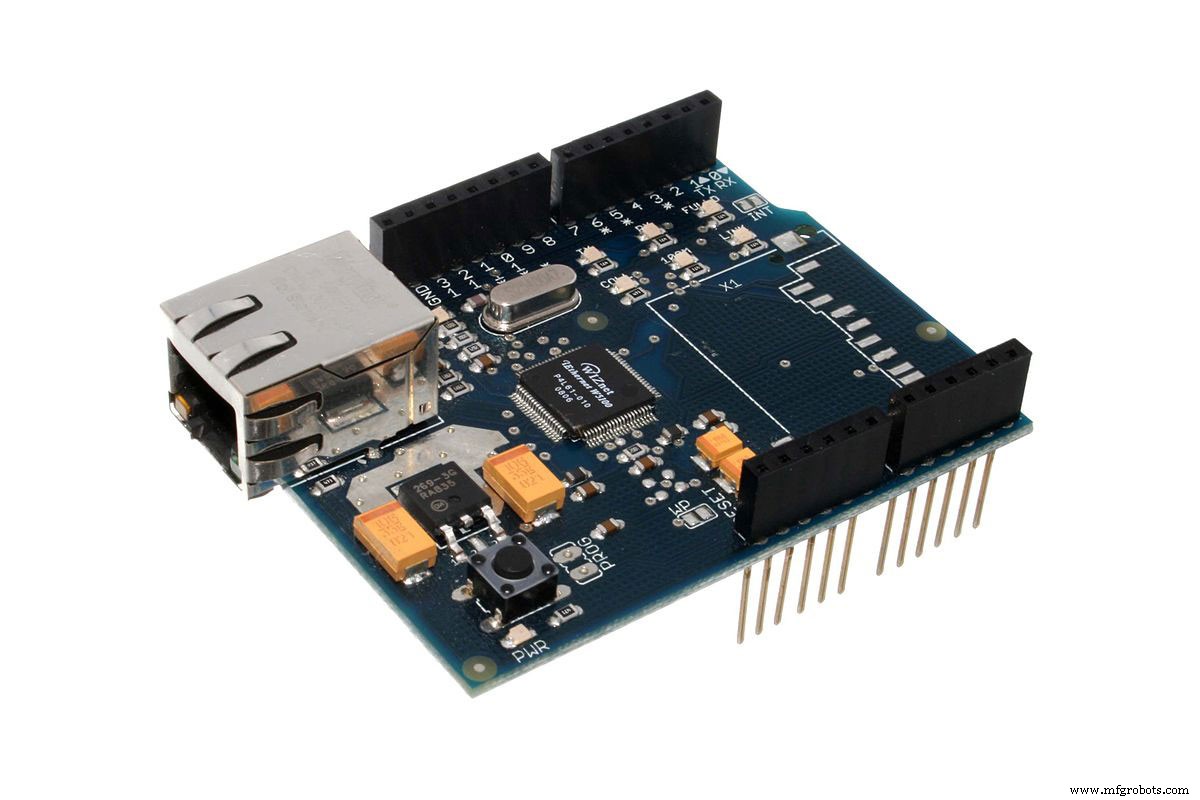

Arduino 以太网屏蔽。

Arduino 盾牌 :Xbee 盾牌

通过将 Xbee Shield 与 Zigbee 集成，我们可以与 Arduino 板进行无线通信。 Xbee 无线模块允许 Arduino 板激活设备，而无需使用电缆。

它通常在室内 100 英尺或室外 300 英尺的范围内。

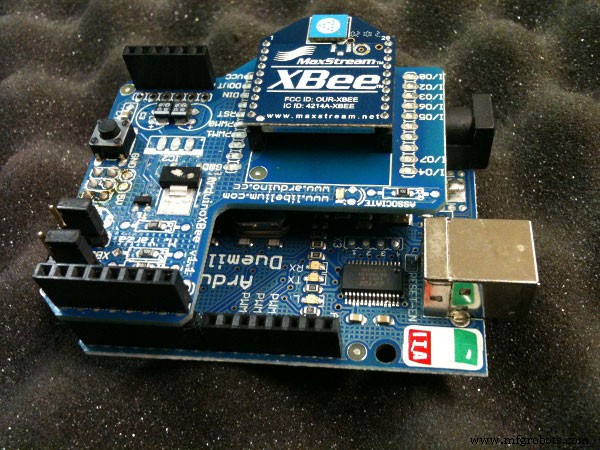

Arduino XBee

Arduino 盾牌 :中继盾

Relay Shield 使 Arduino 板能够控制高电流负载设备。这是因为 Arduino 数字 I/O 引脚有电压和电流限制。

防护罩是一个带有四个机械继电器和四个 LED 指示灯的模块。

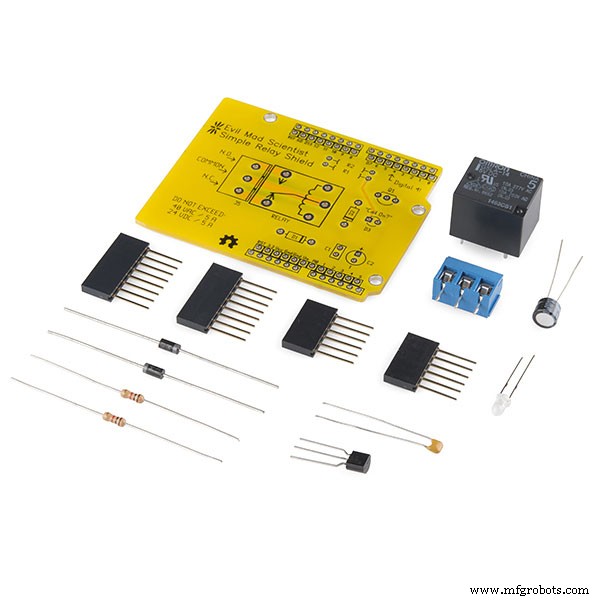

接力盾

Arduino 盾牌 :电机护罩

Arduino Motor Shield 是一种驱动感应负载（如螺线管和步进电机）的防护罩。它使您能够使用 Arduino 板独立控制两个直流电机的速度和方向。

您还可以通过屏蔽测量每个电机的电流吸收。 Arduino Motor Shield 的工作电压为 5V 至 12V。屏蔽可以从外部电源或电路板获取电力。

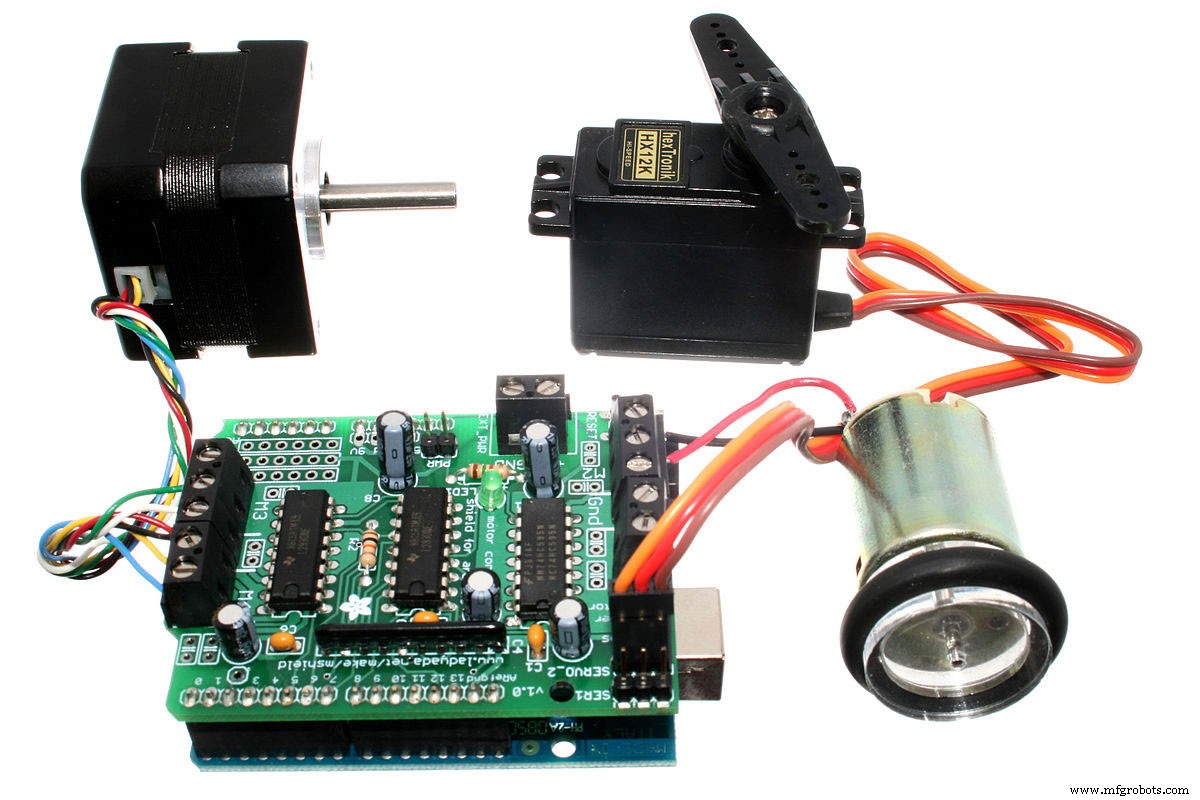

阿达果电机

Arduino 盾牌 :液晶屏

液晶屏有一个五键键盘。这五个键帮助我们从菜单中选择项目并从板导航到我们的项目。

此外，它由蓝色背光上的 1602 个白色字符组成。板上的 LED 显示电源已打开。

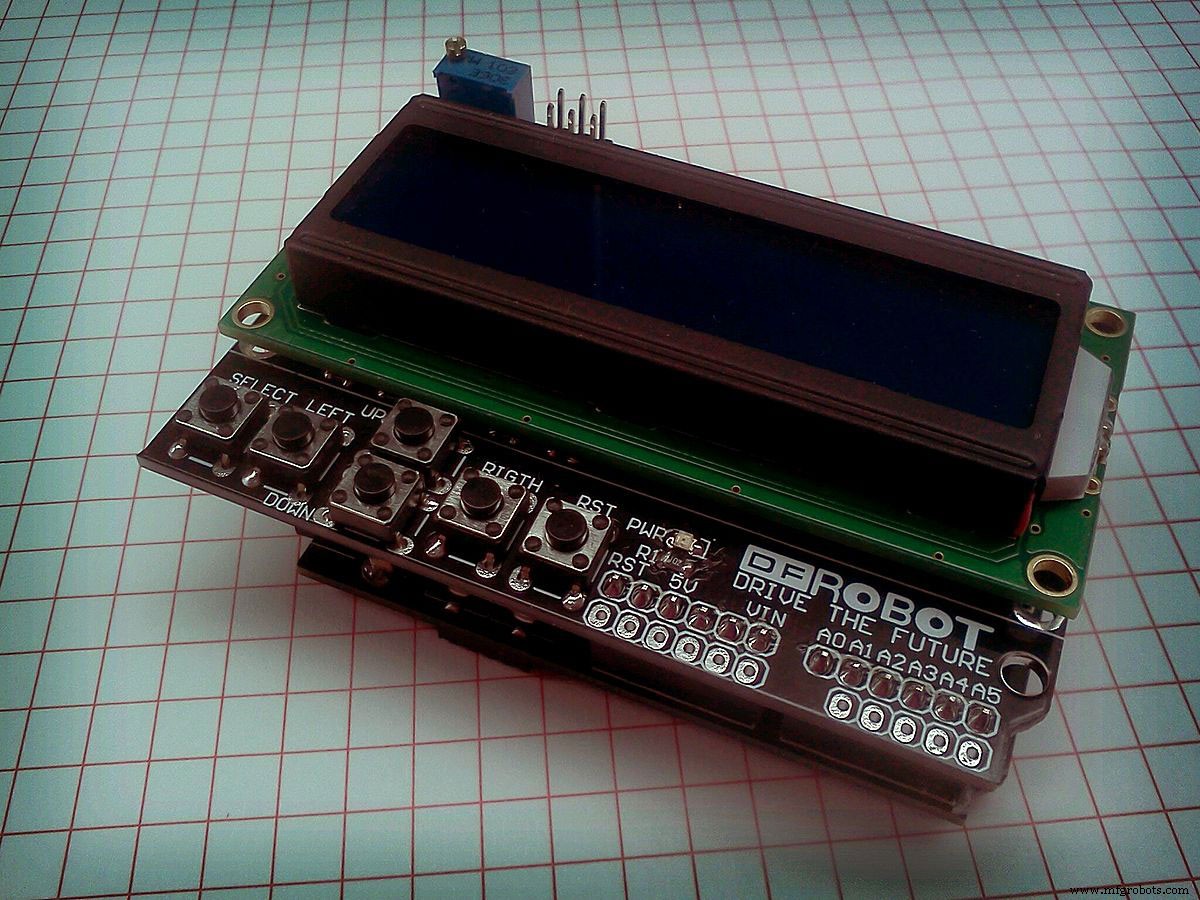

Arduino + 液晶屏。

Arduino 盾牌 :蓝牙屏蔽

蓝牙屏蔽与 Arduino 板的两个串行端口（从 D0 到 D7）建立无线串行连接。蓝牙盾的通讯范围可达10米。

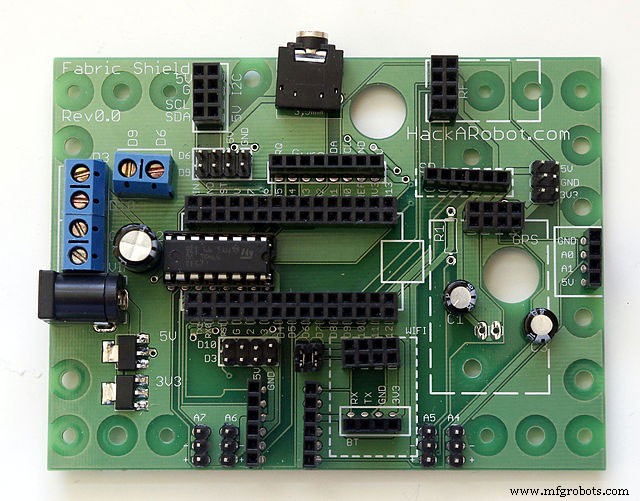

Fabric Shield for Arduino Nano 兼容蓝牙板。

电容式触摸板护罩

电容式触摸板是一种带有内置 microSD 卡连接和电容式触摸屏的触摸屏显示屏。它创建了一个简单的电容式触摸界面，可以将 Arduino 板与触摸屏集成在一起。

如何将单调、无头的屏蔽变成功能齐全的即插即用模块？

• 首先，将所有接头以正确的方向插入电路板。母头的超长销应在底部伸出。请注意，标题应垂直于屏蔽 PBC，以便直接滑到您的 Arduino 上。
• 焊接接头以实现可靠的电气接触。在这里，如果您从焊接一个引脚开始检查标题的对齐情况会有所帮助。如果对齐良好，则继续焊接其余的。

在将屏蔽插入 Arduino 之前，请检查是否存在不良焊点和短路。您必须消除它们才能建立良好的电气连接。

• 最后，将防护罩滑入 Arduino，同时注意不要损坏任何引脚。

结论

Shields 为 Arduino 提供了难以实现的更多功能。它们可以大大提高您的 Arduino 平台的速度、连接选项、功率和范围。

如果您有任何问题，请与我们联系。
