为 PLCnext Control 上的 OPC UA 配置自定义安全证书

这是 2018 年 11 月首发文章的更新版。

所有 PLCnext Controls 均含嵌入式 OPC UA 服务器。此服务器像所有 OPC UA 服务器一样，包含使用公钥加密与客户端建立安全连接的选项。本指南描述如何使用自己的安全证书（含私钥）与 PLCnext Control 建立安全 OPC UA 连接。

管理 OPC UA 服务器证书的一般信息请参阅：

• PLCnext Engineer 集成帮助系统的 OPC UA Settings 章节。
• PLCnext Info Center：
  • 嵌入式 OPC UA 服务器 (eUA)
  • 证书认证。

简介

PLCnext Control 嵌入式 OPC UA 服务器需要 X.509 证书确保与 OPC UA 客户端的可信通信。主要有四类证书可用：

选项 1 — 自动生成的自签名证书。

• 所需证书由 PLC 自动创建。
• 设置简单。
• 适用于测试和安全局域网的永久使用。

选项 2 — 手动生成的自签名证书。

• 相比选项 1 无额外安全优势，但给管理员更多证书管理控制权。

选项 3 — 由您自己的证书颁发机构 (CA) 签名的证书。

• 相比选项 1 和 2 无额外安全优势，但允许更结构化的证书管理。

选项 4 — 由受信任证书颁发机构颁发的证书

• 需从 Symantec 或 GeoTrust 等受信任第三方 CA 购买证书。这是公共或其他不安全网络的推荐选项，因为所有客户端应接受受信任 CA 签名的证书。

先决条件

成功执行以下过程需：

• 对公钥加密和 X.509 证书有基本理解。
• 对 OPC，特别是 OPC UA 技术有基本理解。

以下过程使用以下硬件和软件准备：

• AXC F 2152 控制器，固件版本 2020.6.1
• PLCnext Engineer 版本 2020.6
• UAExpert 版本 1.5.1
• XCA 版本 2.3.0 已创建数据库

背景阅读

1. 公钥加密
2. X.509
3. 创建 X.509 证书 (PDF)
4. 什么是 OPC？
5. OPC 统一架构
6. 面向管理员的 OPC UA 安全模型 (PDF)

过程

选项 1 — 自动生成的自签名证书

这是在 PLCnext Engineer 中创建新项目时的默认选项。

• 按 技术支持 YouTube 频道视频 配置 OPC UA 服务器。

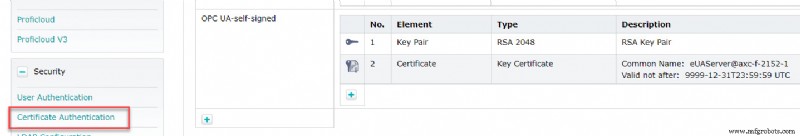

这自动在名为 OPC UA-self-signed 的 Identity Store 中创建自签名证书，可在 PLC 基于 Web 的管理页面 安全 部分的 证书认证 窗口看到。

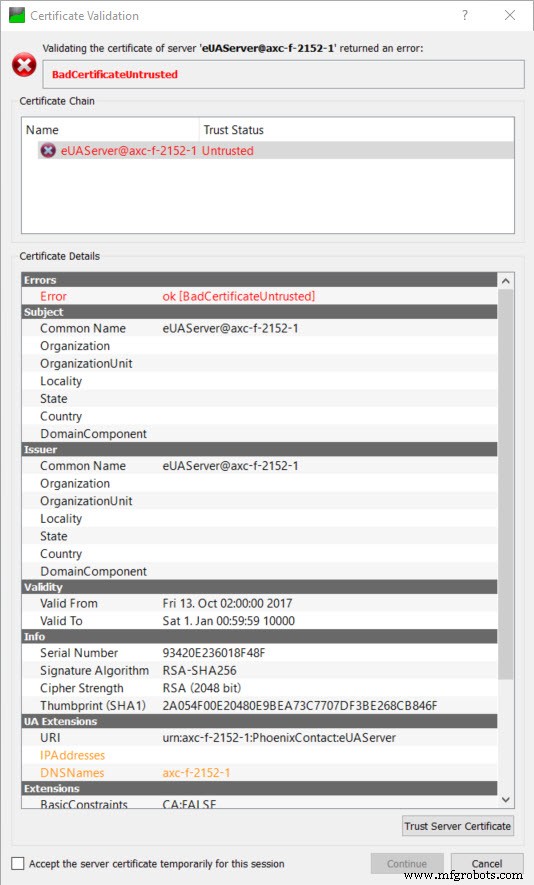

现在，从 UA Expert 建立到 OPC UA 服务器的连接时，可见自签名证书名称 “eUAServer@axc-f-2152-1”：

因证书非受信任 CA 签名，用户需显式信任此证书。

确认证书可信后，UA Expert 可能显示 “BadCertificateHostNameInvalid” 错误。因连接 OPC UA 服务器用的 URL 与证书 IPAddresses 或 DNSnames 字段无匹配项（见上文 UA Extensions 部分）。可在 PLCnext Engineer OPC UA 设置窗口添加相应条目修正。

注意，UA Expert 虽可忽略 BadCertificateHostNameInvalid 错误继续连接，但许多其他 OPC UA 客户端遇此错误将直接拒绝连接。

选项 2 — 手动生成的自签名证书

1. 在 XCA 中创建新自签名证书。
   • 在 “File” 菜单打开（或创建）数据库。

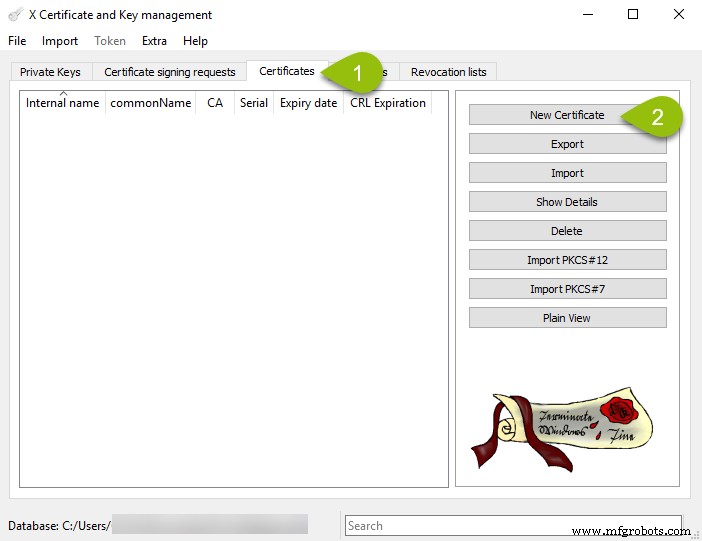

   • 在 “Certificates” 标签点 “New Certificate” 按钮：
   •

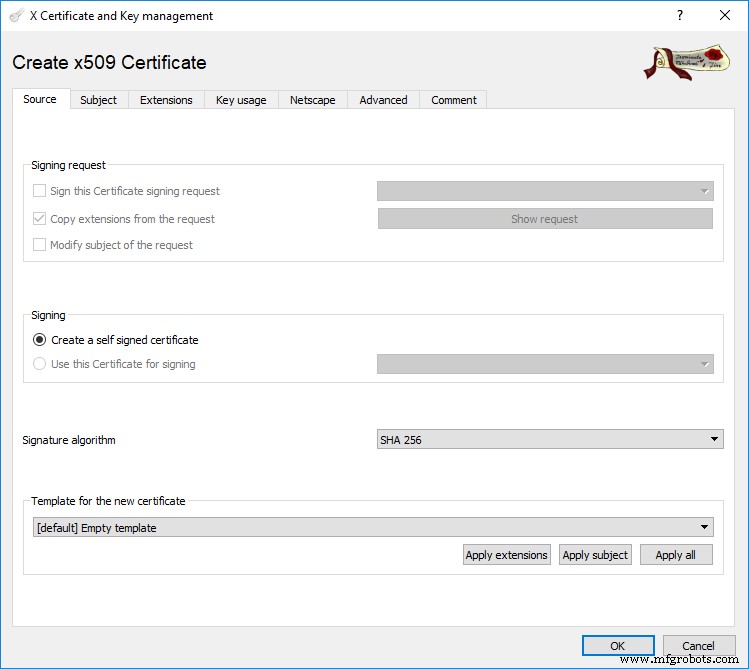

   • 下一对话框中 “Source” 标签激活。签名选项 “create a self signed certificate” 默认已勾选：

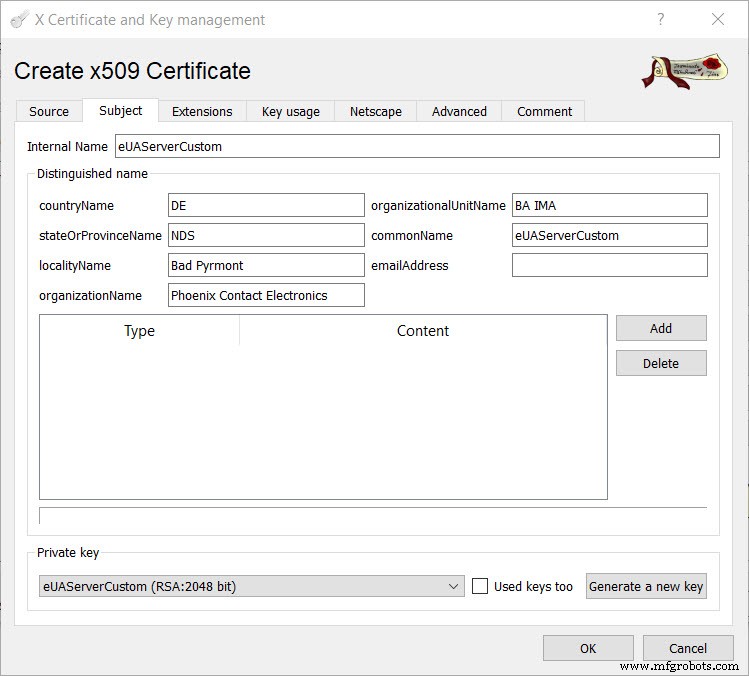

   • 切到 “Subject tab” 填写字段。示例如下。
   •
   • 点 “Generate a new key” 按钮。为此证书生成唯一私钥。

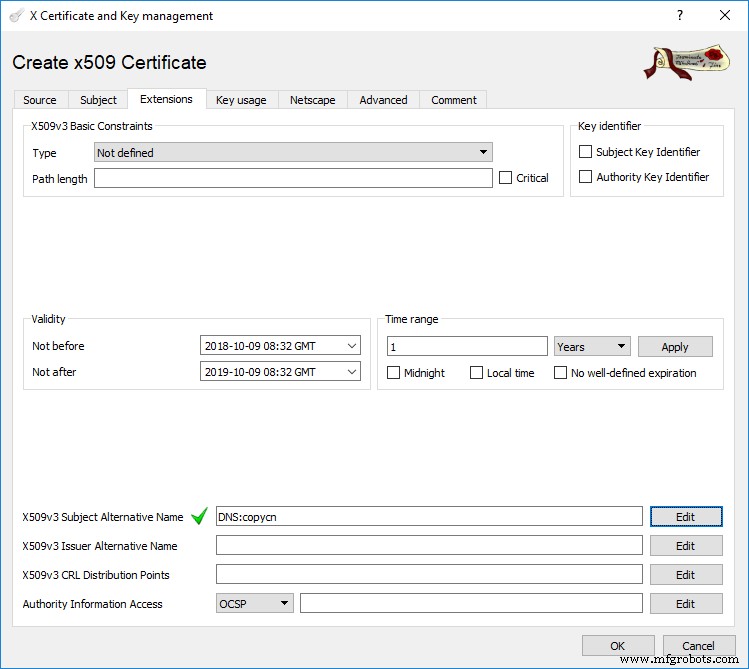

   • 在 “Extensions” 标签设置证书有效期，在 “X509v3 Subject Alternative Name” 字段添加条目。此字段不可空 — 这是 OPC UA 规范要求。选项 1 提到的 IPAddresses 和 DNSnames 字段对应这些字段
   • .
   • 点 OK 创建证书。

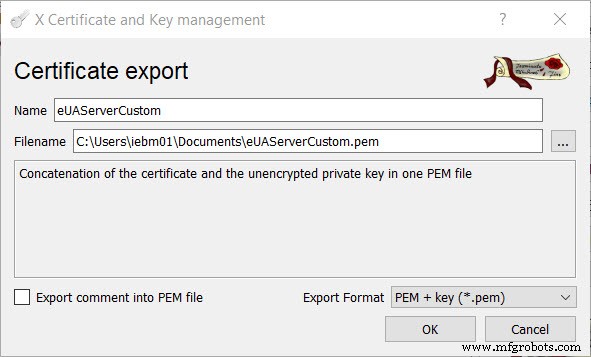

2. 证书创建后，在 XCA 主窗口选中证书点 “Export”。以 “PEM + key (*.pem)” 格式导出证书和未加密私钥：
3. 在 PLCnext Engineer 中，将 OPC UA 服务器 “Certificate” 字段从 “Self signed by controller” 改为 “File on controller”。
4. 将 PLCnext Engineer 项目下载到 PLC。
5. 在 PLC 基于 Web 的管理页面，进入 安全 部分的 证书认证 窗口。新建 OPC UA-configurable Identity Store。
6. 将步骤 2 创建的文件中的证书和密钥加载到新 Identity Store：
   • 点 “Set” 按钮选择证书/密钥文件加载证书。会出错，提示现有密钥对与新证书不匹配。
   • 点 “Set” 按钮选择证书/密钥文件加载私钥。错误消失。

7. 重启 PLCnext Runtime，使 OPC UA 服务器拾取新证书。

现在可使用此手动创建的自签名证书连接客户端到 OPC UA 服务器。使用 UA Expert 连接时可见自定义证书详情。

选项 3 — 由您自己的证书颁发机构签名的证书

在 XCA 中可创建自己的证书颁发机构 (CA)，并用此 CA 签名证书。额外步骤见文初引用的 “Creating X.509 certificates” 文档。注意导出 .pem 文件时，导出格式必须为 “PEM chain (*.pem)”。

同选项 2，此证书应加载到 OPC UA-configurable identity store。

选项 4 — 由受信任证书颁发机构颁发的证书

此情况下，证书由受信任 CA 购买并签名。同样应加载到 OPC UA-configurable identity store。若 CA 为 OPC UA 客户端所知，连接 OPC UA 服务器时应无警告或错误。

在中央服务器管理证书

不在 PLC 手动加载安全证书，而是从 OPC UA 全局发现服务器向 PLC 推送证书。这有助于管理包含多个 OPC UA 服务器网络上的安全证书。

此主题将在另一篇文章讨论。
