基于 Web 控制的 DMX 灯光系统 – Arduino 主控制器
元件与材料
| Arduino Mega 2560 | ×1 |
| Arduino UNO | ×1 |
| DMX Master Shield | ×1 |
| Seeed Studio W5200 以太网扩展板 | ×1 |
| LED (通用) | ×4 |
| 半尺寸无焊面包板 | ×1 |
| 跳线 | ×1 |
| 100Ω 电阻 | ×4 |
| Delkin 工业级 SLC microSD 卡 | ×1 |
必需工具
- 电烙铁
项目简介
5-7 年前为婚礼、葬礼等活动需要更精细的灯光控制，遂开发此系统。早期尝试单 Arduino UNO 控制 512 通道 DMX 但内存速度不足，后改用双 Arduino 分工：Mega 负责 DMX 输出，UNO 负责以太网 Web 服务器与 SD 卡存储网页资源。通过 SPI 通信协调，实现场景淡入淡出、实时网页控制。项目展示了：Arduino 间 SPI 通信、TinkerKit DMX Master 操作、W5200 以太网/SD 卡操作、中断请求 (IRQ) 处理、软件复位、直接端口操作、EEPROM 存储网络配置、内存管理等技术。
DMX 扩展板原无连接器，仅焊接输出端。曾修改过 RX 选择上拉电阻以避免与以太网扩展板冲突。SeeedStudio W5200 扩展板有硬件 Bug，上电需复位一次。如有复现问题可联系作者协助。
代码
- Arduino Mega 端程序（C/C++，仅供下载，解压后编译上传 Mega，不可用于 UNO）
- Arduino UNO 端程序（C/C++，仅供下载，编译上传 UNO）
- Web 服务器资源（HTML/JS/CSS，解压复制到格式化为 FAT16 的 microSD 卡，含 Windows 测试工具）
代码较长，此处不预览，请从项目页面下载完整压缩包。
原理图

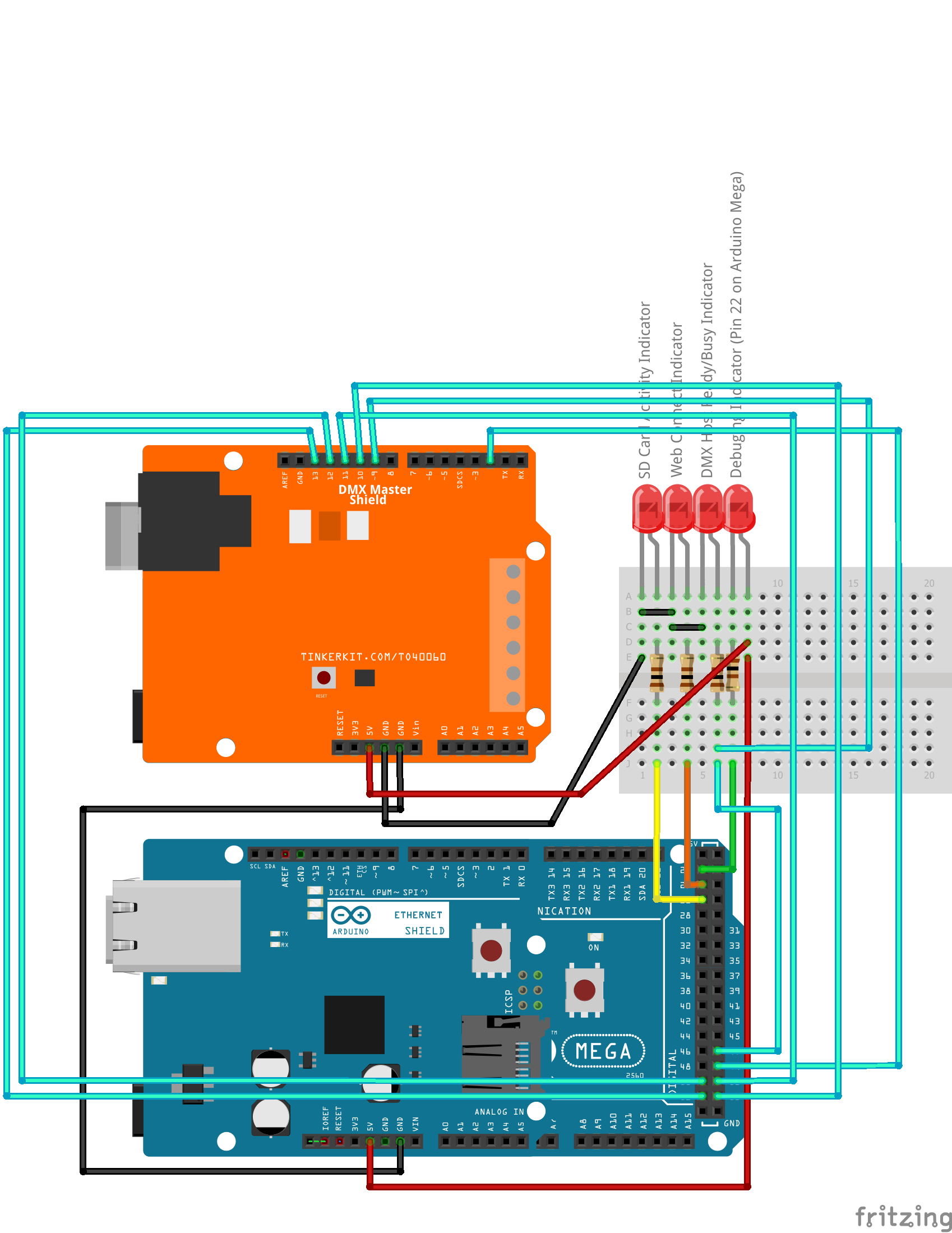

双 Arduino、扩展板、指示 LED 接线图：
