亲爱的朋友们欢迎来到另一个教程！今天我们将构建一个有趣的 Arduino 项目，该项目使用指纹传感器模块 .事不宜迟，让我们开始吧！

我一直想尝试一个指纹传感器模块，以便更多地了解它的技术并在我的一些项目中使用它，以便为它们添加生物识别安全性。

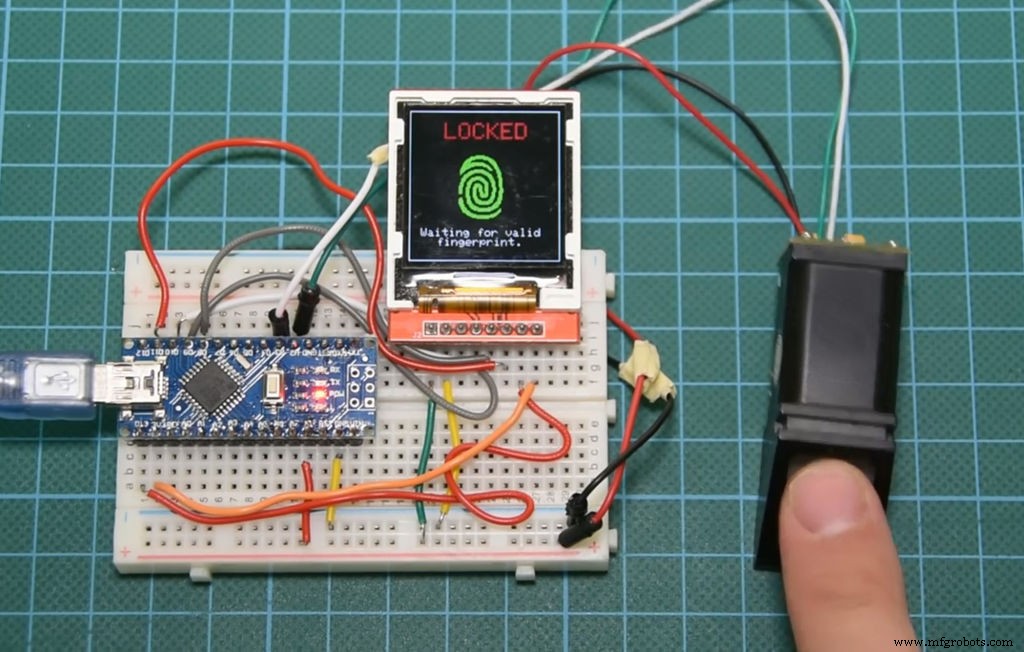

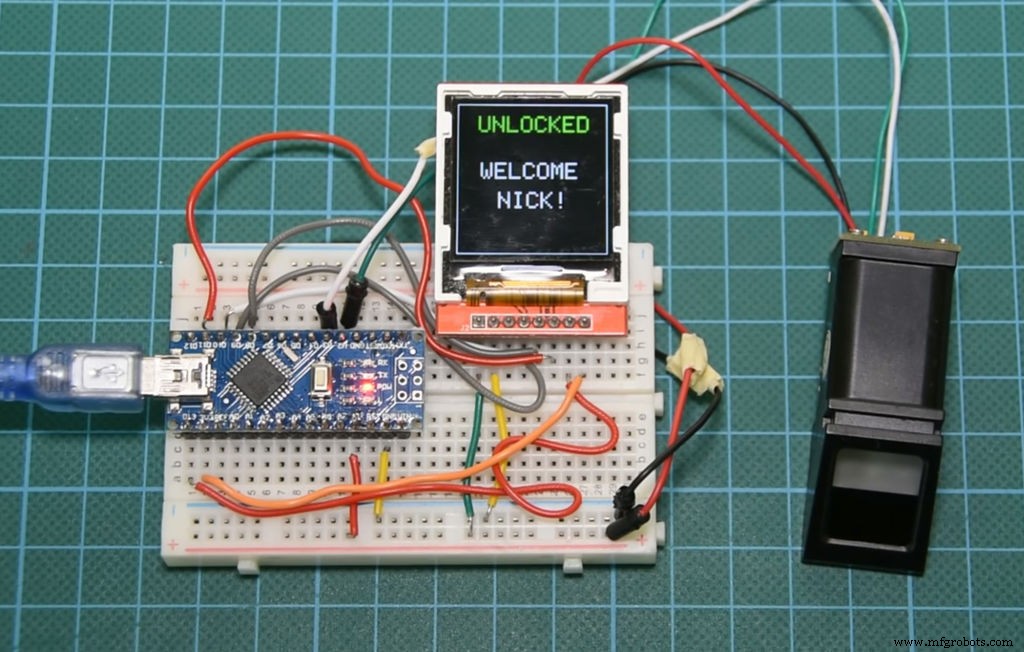

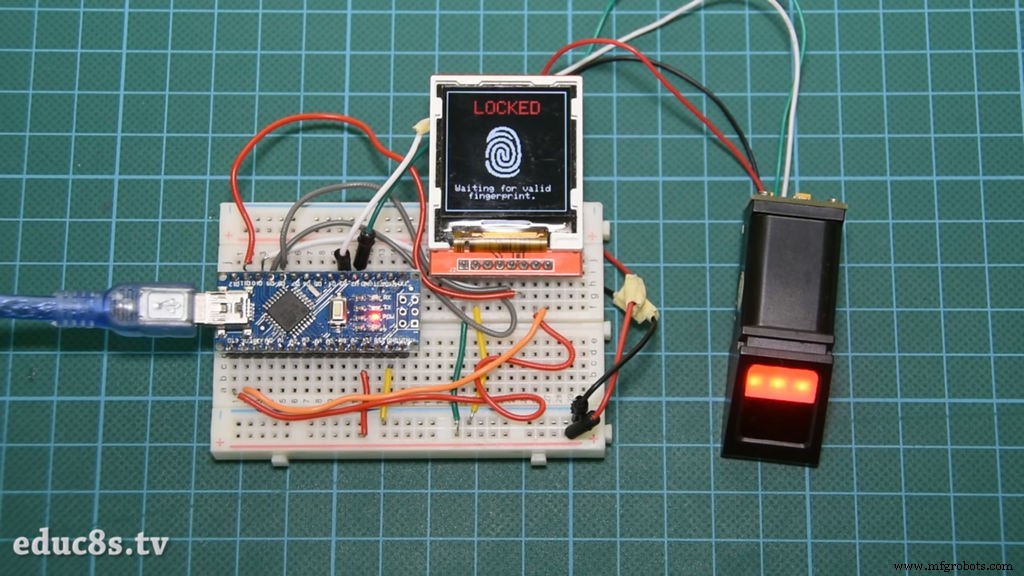

为了演示传感器的简单使用，构建了这个简单的项目。我已将传感器连接到 Arduino Nano，我还使用了小巧但速度非常快的 1.44 英寸彩色 TFT 显示屏。 该项目要求提供有效指纹才能解锁。 当我将手指放在传感器上时，它会识别出我的手指，将指纹图标变为绿色并欢迎我。如果我的女朋友将手指放在传感器上，它也会识别出她，并显示带有她名字的欢迎信息。 如果我将另一个手指放在传感器上，该项目不会解锁屏幕。它运行良好，您将看到，您可以在 10 分钟内构建此项目 ！让我们看看如何实现！

第 1 步：获取所有零件

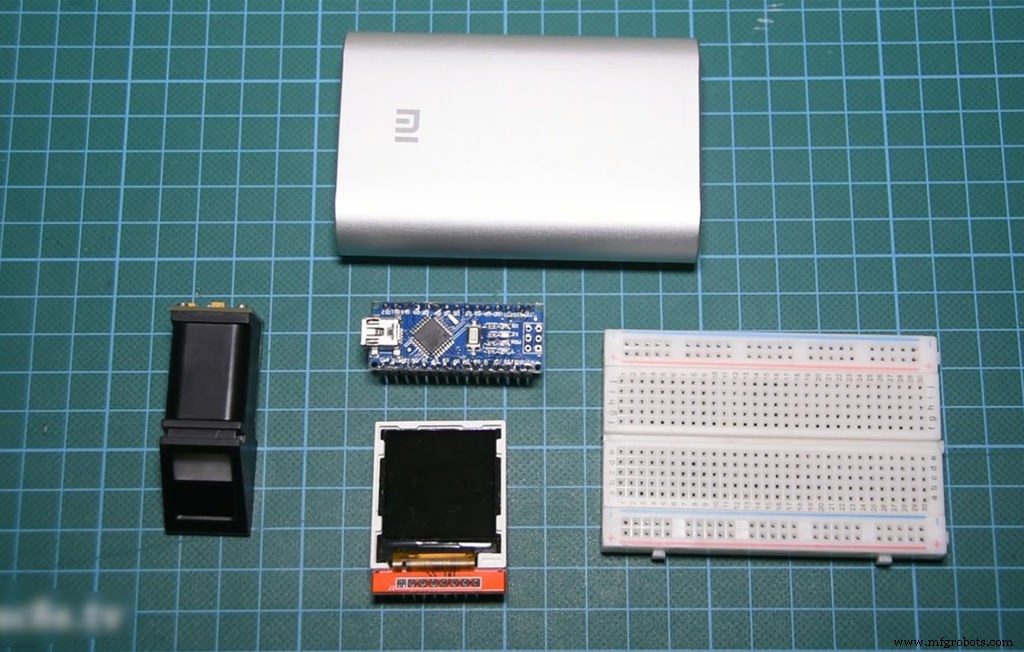

构建这个项目所需的部分是：

• Arduino Nano ▶ http://educ8s.tv/part/ArduinoNano

• 指纹传感器模块 ▶ http://educ8s.tv/part/FingerprintSensor

• 1.44 英寸彩色 TFT 显示屏 ▶ http://bit.ly/144TFTLCD

• 一个小面包板 ▶ http://educ8s.tv/part/SmallBreadboard

• 一些电线 ▶ http://bit.ly/Wires3InOne

• 移动电源 ▶ http://educ8s.tv/part/Powerbank

该项目的成本约为 30 美元。如果考虑到这个项目使用的技术，这个成本是非常低的。 10年前，这样的项目要几百块钱！

第 2 步：1.44" LCD 显示屏

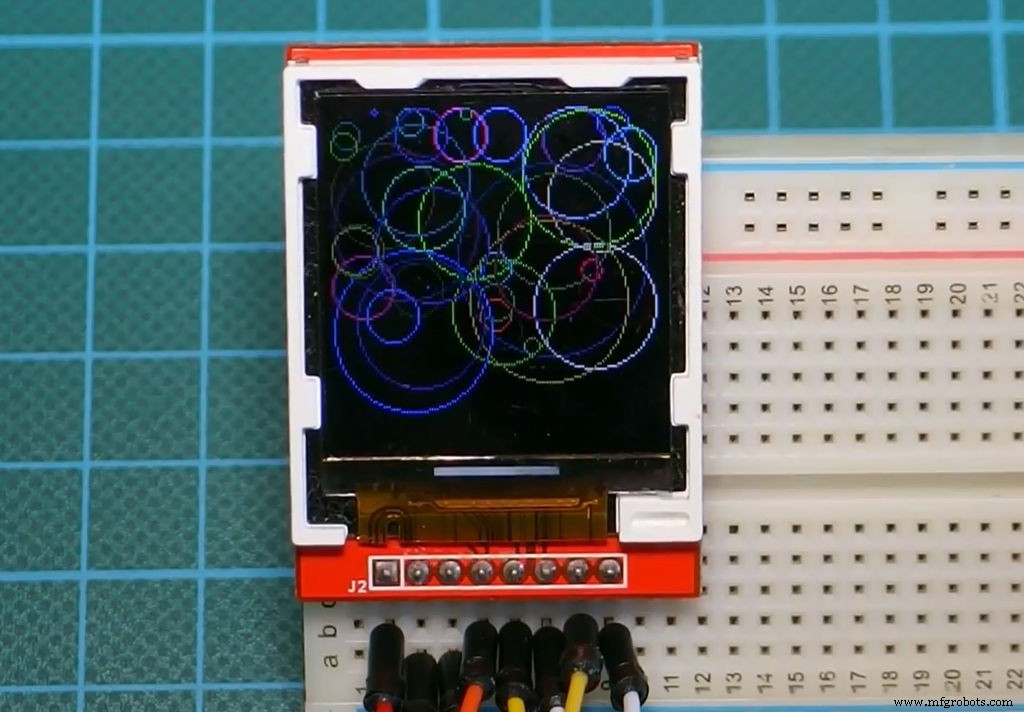

这个显示速度非常快。它使用 ILI9163C 驱动程序。它的分辨率为 128x128 像素，最多可以显示 260.000 种颜色。它非常容易与 Arduino 一起使用，成本约为 4 美元。

显示器使用 SPI 协议与 Arduino 板进行通信。我们只需要连接 8 根电线即可使其工作。开始吧。

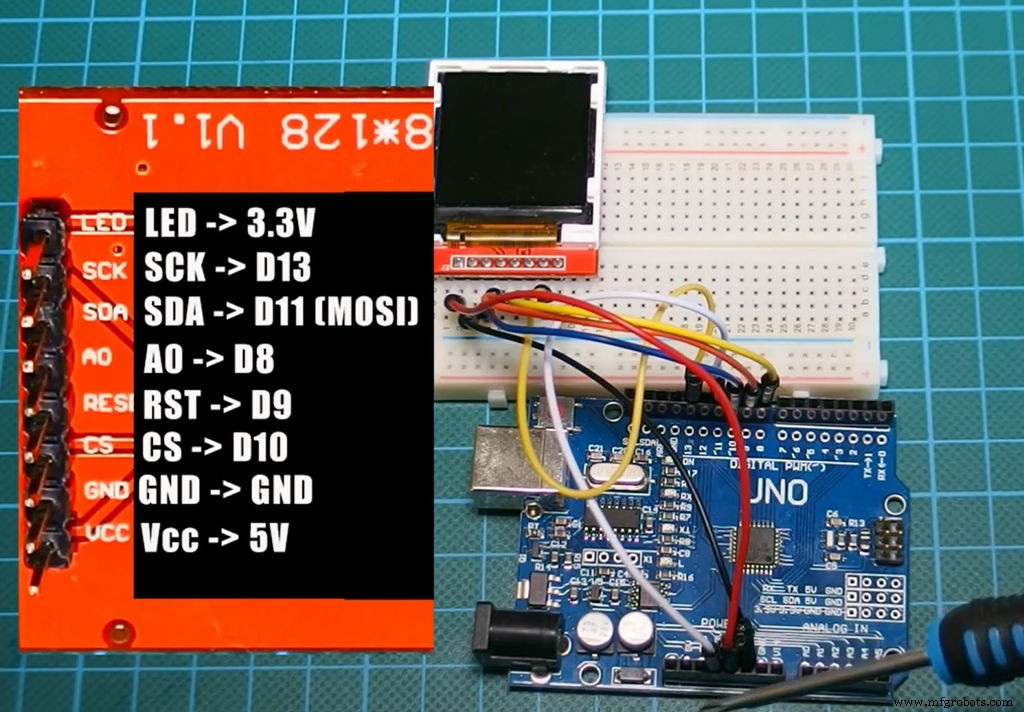

与Arduino的连接

Vcc ▶ Arduino 的 5V 引脚

GND ▶ Arduino GND 引脚

CS ▶ 数字引脚 10

RST ▶ 数字引脚 9

A0 ▶ 数字引脚 8

SDA ▶ 数字引脚 11

SCK ▶ 数字引脚 13

LED ▶ Arduino 的 3.3V 引脚

如您所见，该显示器非常易于与 Arduino 配合使用。它非常便宜，速度非常快，体积小，仅消耗大约 30mA 的电流。我认为在不需要大显示器但颜色会很好的项目中使用它是一个不错的显示器。

你可以在这里得到它▶ http://bit.ly/144TFTLCD

第 3 步：指纹传感器模块

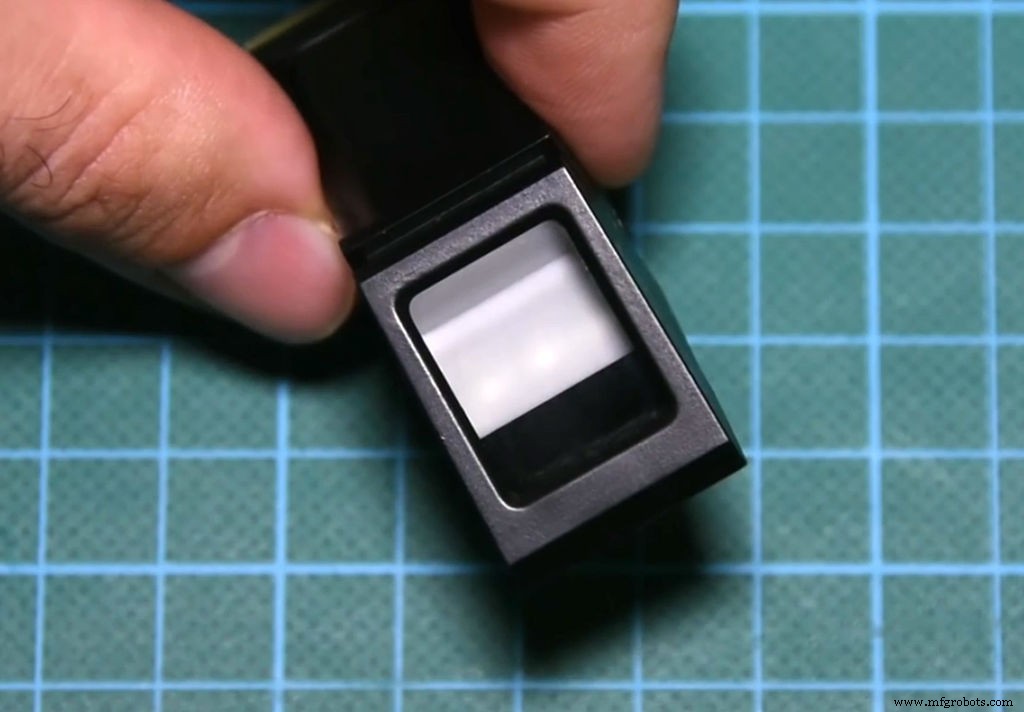

指纹传感器模块体积小，制作精良，内部使用了一些先进的 DSP（数字信号处理）芯片。

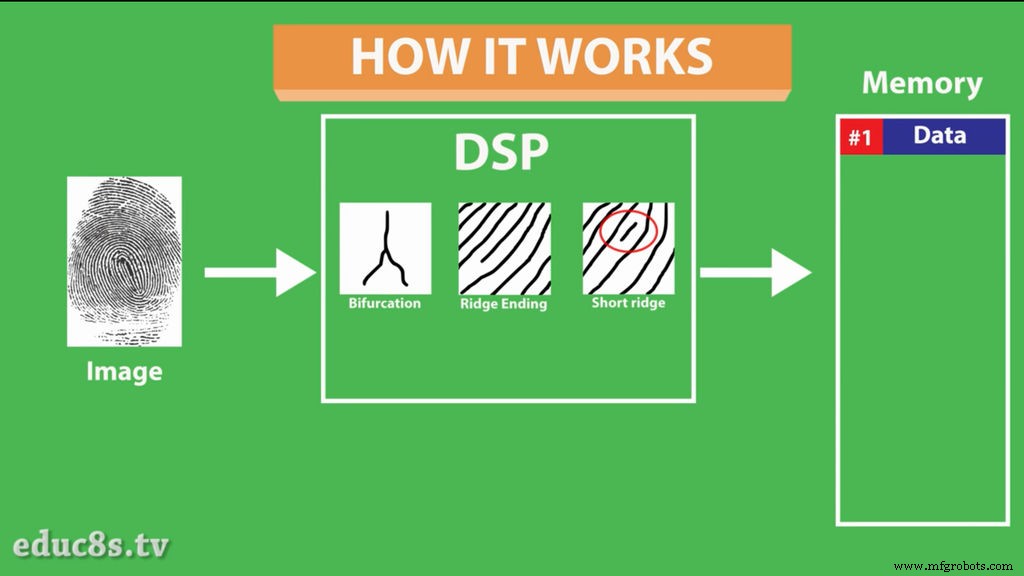

传感器是这样工作的。它是一个光学传感器，这意味着它可以分析手指的照片。然后渲染图像，进行一些计算，找到该手指的特征，然后在其内存中搜索具有相同特征的指纹。它可以在不到一秒钟的时间内实现这一切！

该模块的内存最多可存储1000个指纹，误报率低于0.001%，非常安全！伟大的！我们在一个非常易于使用的模块中以非常低的成本获得了所有这些！这是一项令人印象深刻的技术！

你可以在这里得到它▶ http://edu8s.tv/part/FingerprintSensor

第 4 步：连接零件

现在让我们把所有的部分放在一起。

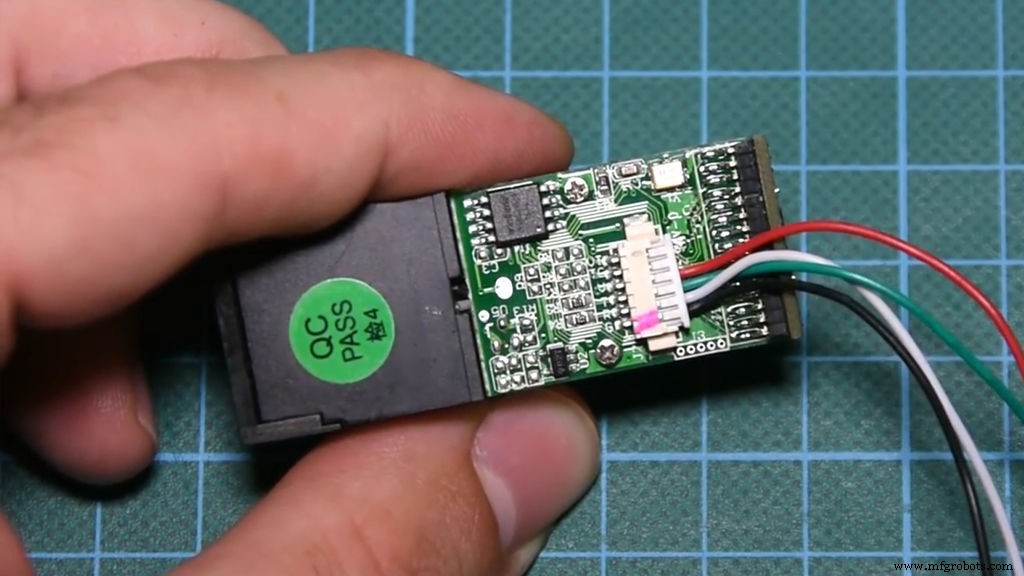

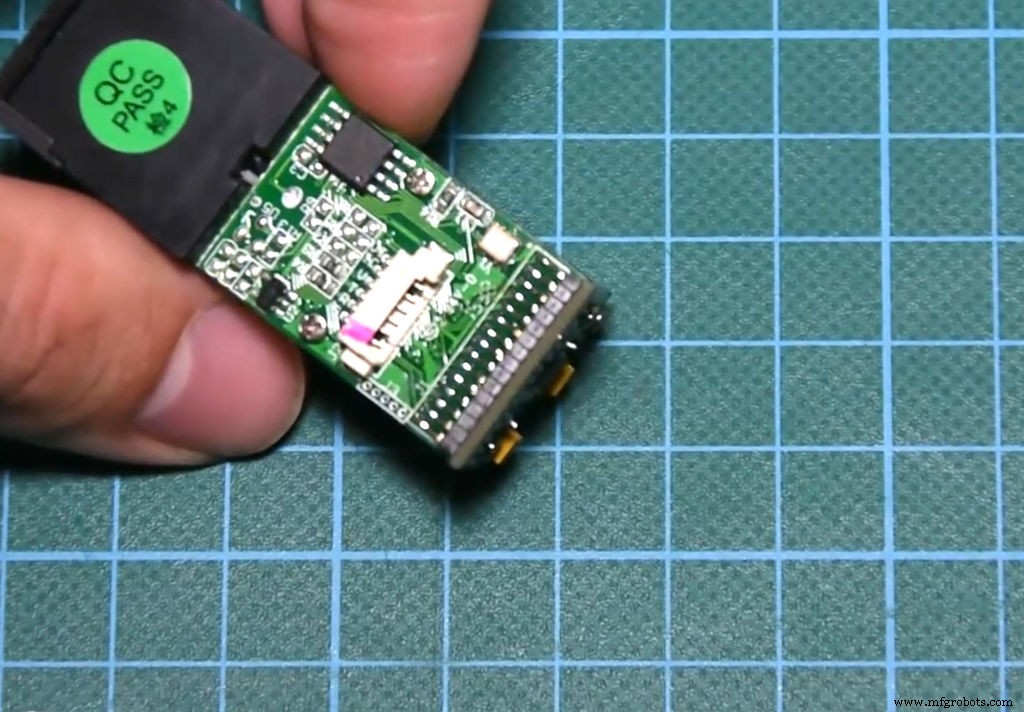

首先我们必须连接指纹传感器模块。我们在模块背面插入电缆。请检查所附的照片。

指纹传感器连接

黑线 ▶ Arduino GND

红线 ▶ Arduino 5V

绿线 ▶ 数字引脚 2

白线 ▶ 数字引脚 3

我们现在准备将显示器连接到 Arduino。

显示连接

Vcc ▶ Arduino 的 5V 引脚

GND ▶ Arduino GND 引脚

CS ▶ 数字引脚 10

RST ▶ 数字引脚 9

A0 ▶ 数字引脚 8

SDA ▶ 数字引脚 11

SCK ▶ 数字引脚 13

LED ▶ Arduino 的 3.3V 引脚

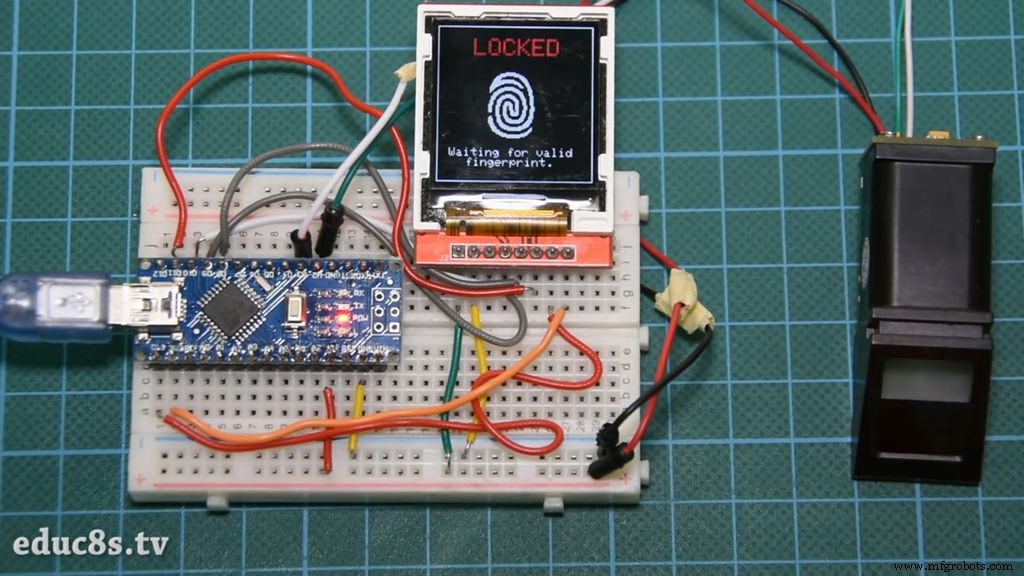

而已！我们已准备好启动该项目。如您所见，它运行良好！是不是很简单？

第五步：项目代码

现在让我们看看项目的软件方面以及如何将我们的指纹注册到模块的嵌入式内存中以便识别它们。

我们需要下载一些库。首先，我们需要 Adafruit 指纹库、Adafruit GFX 库和 Sumotoy 库进行显示。

https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library

https://github.com/adafruit/Adafruit-GFX-Library

https://github.com/sumotoy/TFT_ILI9163C

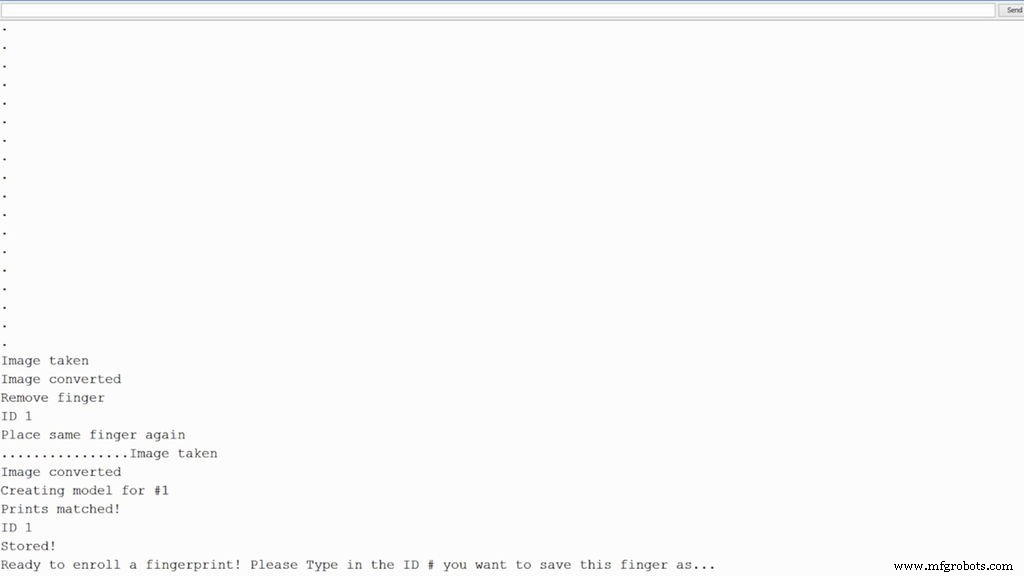

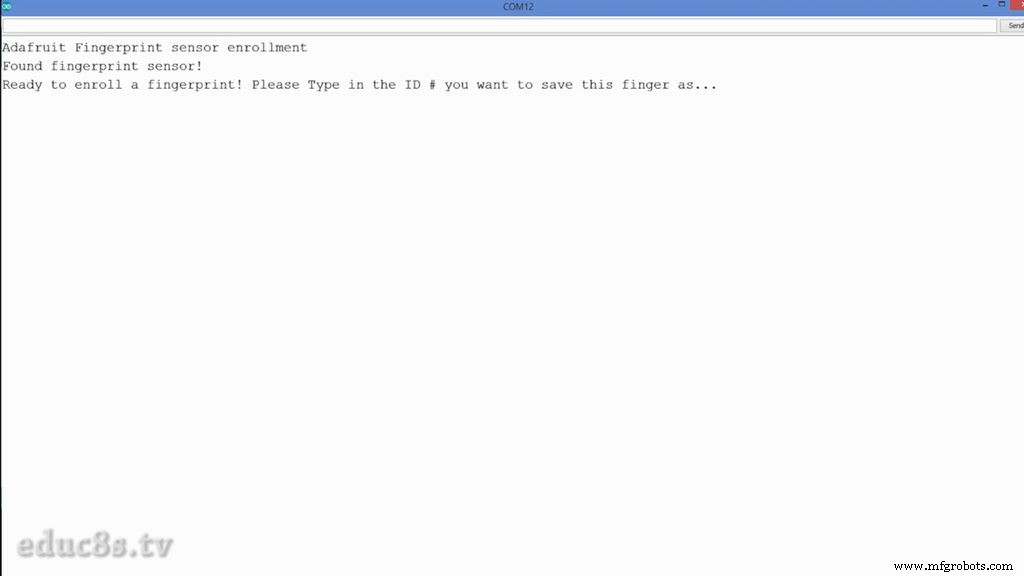

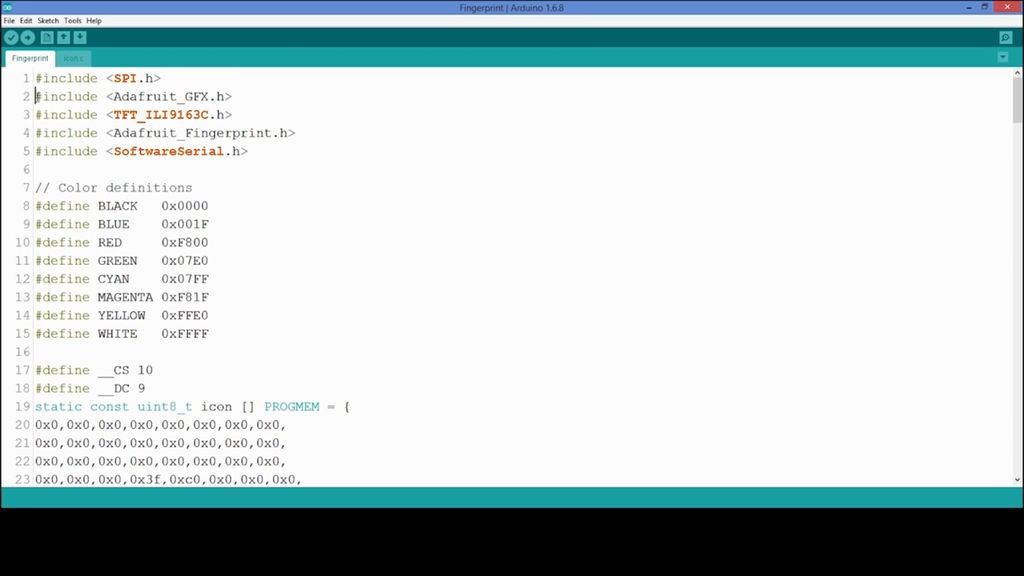

首先，我们必须将注册示例上传到我们的 Arduino 板。我们转到文件 -> 示例 -> Adafruit 指纹传感器库 -> 注册。通过这个示例程序，我们可以将指纹存储在模块的 FLASH 存储器中。我们上传草图并打开串行监视器。该程序要求我们输入 ID 进行注册。然后我们按照指示将手指放在传感器上两次并存储指纹！您可以通过这种方式存储多达 1000 个指纹！

现在，让我们加载我开发的代码。感谢 Adafruit 的库，该项目的代码非常简单。让我们看看代码的一小部分。

void loop() {指纹ID =getFingerprintID(); //我们在这里扫描指纹 delay(50); if(fingerprintID ==1) //我们找到了一个id为1的有效指纹{ display.drawBitmap(30,35,icon,60,60,GREEN);延迟（2000）； displayUnlockedScreen(); displayIoanna();延迟（5000）； display.fillScreen(黑色);显示锁屏（）； } if(fingerprintID ==2) //我们找到了一个id为2的有效指纹{ display.drawBitmap(30,35,icon,60,60,GREEN);延迟（2000）； displayUnlockedScreen();显示尼克（）；延迟（5000）； display.fillScreen(黑色);显示锁屏（）； }}

我们启动传感器和显示器，每 50 毫秒检查传感器上是否有手指。如果传感器上有手指，我们会请求模块搜索该手指是否已注册到其内存中。如果它在内存中找到指纹，则返回该指纹的 ID。接下来它会显示一条欢迎消息并在几秒钟后再次锁定屏幕。

与往常一样，您可以在本教程中找到附加的项目代码。由于本人不时更新代码，最新版本的代码请访问项目官网：http://eduino-fingerprint-sensor-module...

第 6 步：最后的想法

这款指纹传感器模块的性能和易用性给我留下了深刻的印象。我们可以以非常低的成本为我们的项目添加生物识别安全功能。太棒了。即使在几年前，这样的项目对于制造商来说也是不可能的。这就是开源硬件和软件的魅力和力量。在第一次测试之后，我将使用指纹传感器模块和电子锁，看看我们是否可以在现实生活中使用这个传感器，敬请期待。请在下面的评论部分让我知道您对此传感器的看法。谢谢！
