Arduino 震动传感器入门：简易振动检测与 LED 指示

项目概述

最基础的震动检测实验：SW-420 或同类数字震动模块输出高/低电平，Arduino 读取后点亮红/绿 LED 指示振动状态。适合初学者理解数字传感器接口与条件判断逻辑。

核心组件与物料清单

震动传感器模块（数字输出）×1

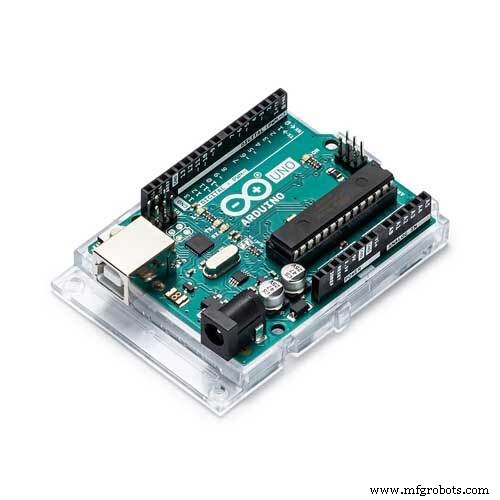

Arduino UNO 或 Mega ×1
LED（红/绿各一或双色）×1
公/母杜邦线 ×3

软件： Arduino IDE

硬件连接

传感器 VCC → 5V，GND → GND，OUT → 数字引脚 7
LED 阳极 → 数字引脚 13（板载 LED 亦可），阴极接 GND

原理图见项目附件（Schematics 部分）。

代码逻辑

const int vibPin = 7;
const int ledPin = 13;

void setup() {
  pinMode(vibPin, INPUT);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  int val = digitalRead(vibPin);
  if (val == HIGH) {           // 检测到震动
    digitalWrite(ledPin, HIGH);
    delay(1000);
    digitalWrite(ledPin, LOW);
    delay(1000);               // 闪烁 1Hz 指示
  } else {
    digitalWrite(ledPin, LOW); // 无震动熄灭
  }
}

扩展思路

将震动次数计数，经串口上传电脑绘制时序图
结合蜂鸣器、继电器实现震动报警/自动断电
改用模拟输出型震动模块（如 LDT0-028），配合 ADC 实现振幅分级
低功耗模式：睡眠唤醒监测，适合电池供电场景
