3D 打印喷气式涡轮发动机：Arduino + BLDC 电机 + ESC 快速构建指南
组件与物料清单
| 组件 | 数量 |
|---|---|
| Arduino UNO | 1 |
| 旋转电位器（通用） | 1 |
| ESC 电调 | 1 |
| BLDC 无刷电机 | 1 |
| UTSOURCE 电子元器件（上述均可低价购买） | 1 |
项目简介
观看视频了解如何用极简元件构建一台 3D 打印喷气式涡轮发动机模型。
感谢 UTSOURCE.net 赞助本项目电子元件！ 其提供 Arduino 开发板、BLDC 电机等全品类元器件，价格实惠。
进阶版本请参考：3D Printed Jet Turbine V2
STL 模型文件下载：Thingiverse
核心代码 (C/C++)
#include <Servo.h> // 使用 Servo 库产生 PWM 控制 ESC
Servo ESC; // 创建舵机对象代表 ESC
void setup() {
ESC.attach(6); // Arduino D6 引脚输出 PWM
}
void loop() {
int throttle = analogRead(A0); // 读取电位器电压 (0-1023)
throttle = map(throttle, 0, 400, 0, 180); // 映射到 0-180 度（舵机库范围）
ESC.write(throttle); // 输出对应 PWM 信号驱动电调
}原理说明： ESC 本质上接受标准舵机 PWM 信号（50Hz，脉宽 1-2ms 对应 0-180°）。电位器模拟油门输入，Arduino 读取模拟量并映射为舵机角度值写入 ESC，从而控制 BLDC 电机转速。
3D 打印模型文件
CAD 文件托管于 Thingiverse：thing:3503806

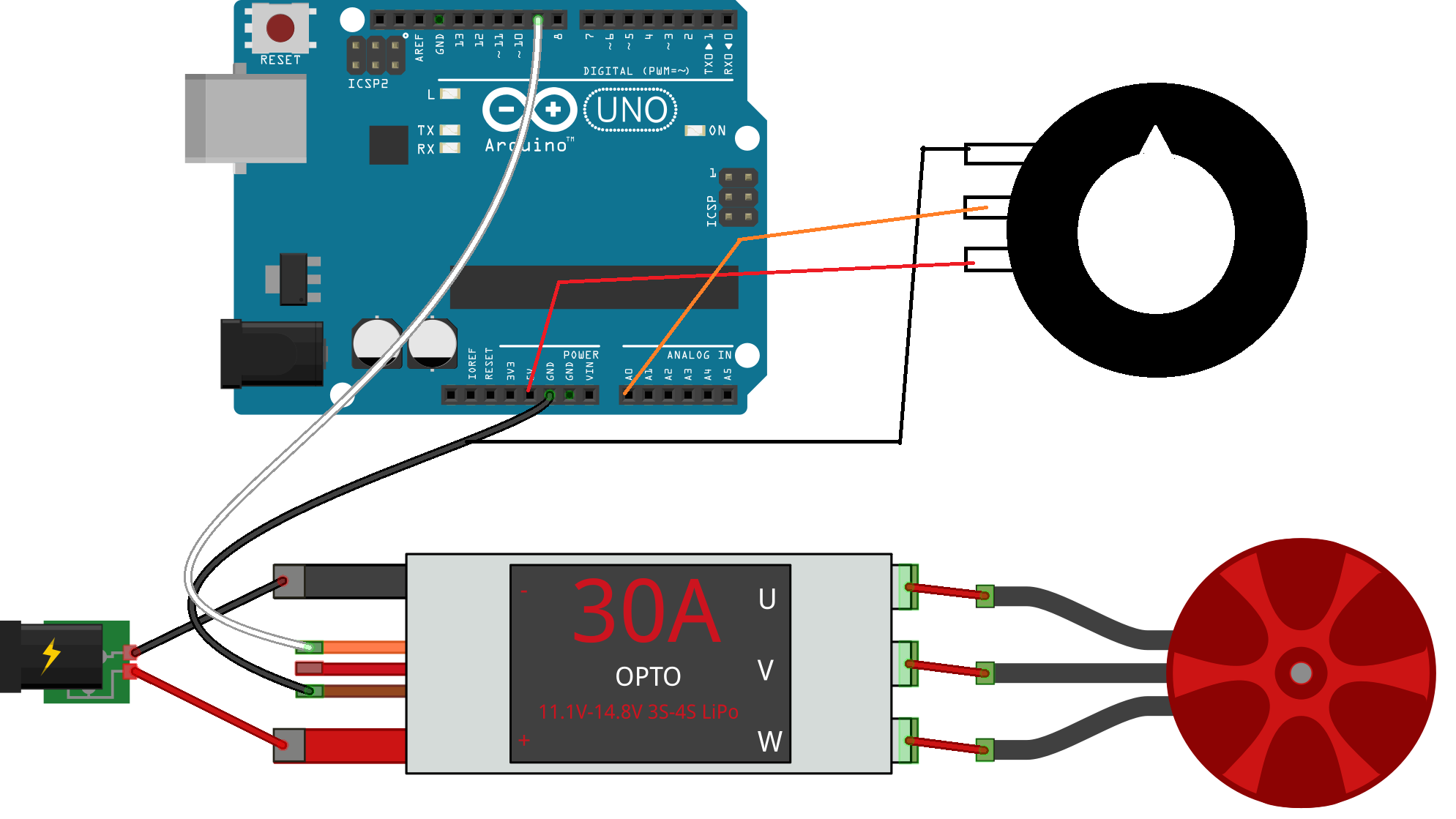

原理图
接线极简：电位器中间抽头接 A0，两端接 5V/GND；ESC 信号线接 D6，电调主电源接锂电池，三相线接 BLDC 电机。
制造工艺
