Arduino 驱动的车库停车测距仪 — 精准距离提醒助手
组件与物料清单
| 组件 | 数量 |
|---|---|
| Arduino Leonardo（或任意兼容板） | 1 |
| 4 位 MAX7219 点阵显示模块 | 1 |
| HC-SR04 或 Parallax Ping))) 超声波测距模块 | 1 |
所需工具
- 电烙铁及焊接工具
项目简介
本项目帮助你在车库精准停车：超声波测距模块实时测量车头保险杠与前方障碍物的距离，点阵屏显示距离数值，到达设定停车位置时显示 "STOP" 提示。代码兼容 HC-SR04 和 Parallax Ping))) 两种传感器，支持厘米/英寸单位切换。
步骤 1：准备材料
- Arduino 开发板（原版或兼容板均可，代码不依赖特殊引脚）

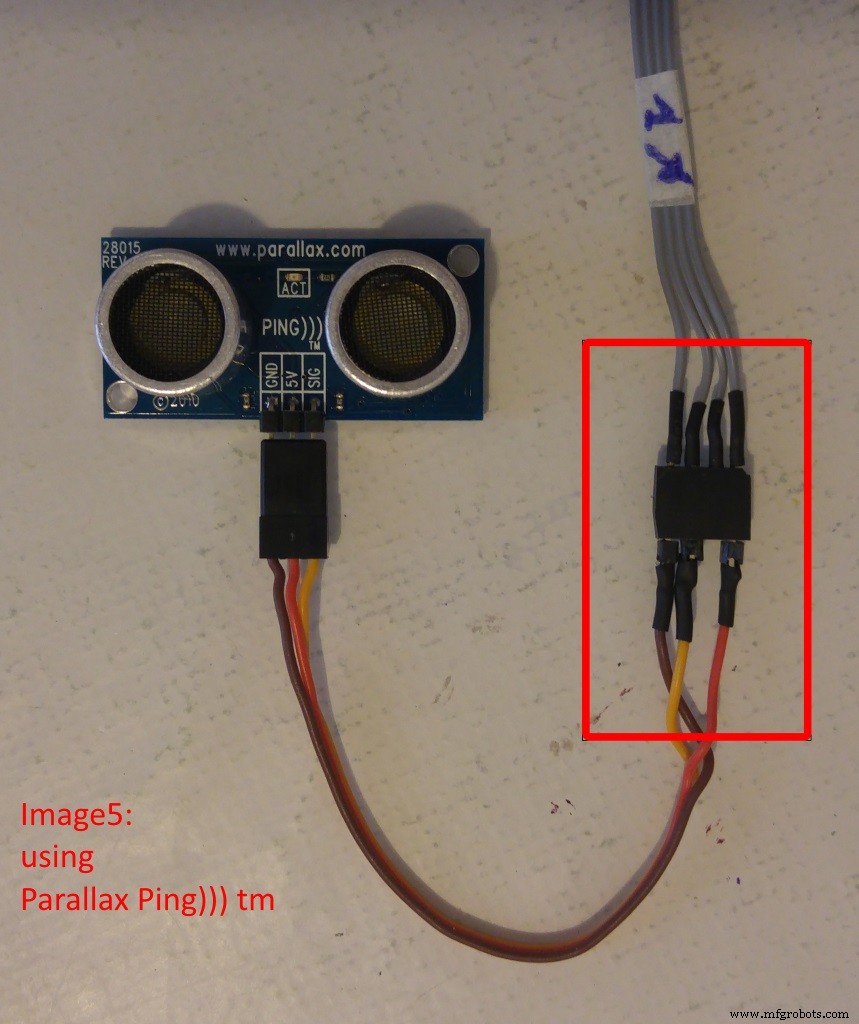

- 超声波测距模块：HC-SR04（淘宝/天猫/亚马逊均有）或 Parallax Ping)))
- 4 位 MAX7219 点阵显示模块（推荐 eBay 搜索 "4 Way MAX7219 DOT MATRIX"）
- 基础焊接技能
步骤 2：硬件组装
下载附件原理图 PDF。电路非常简单：

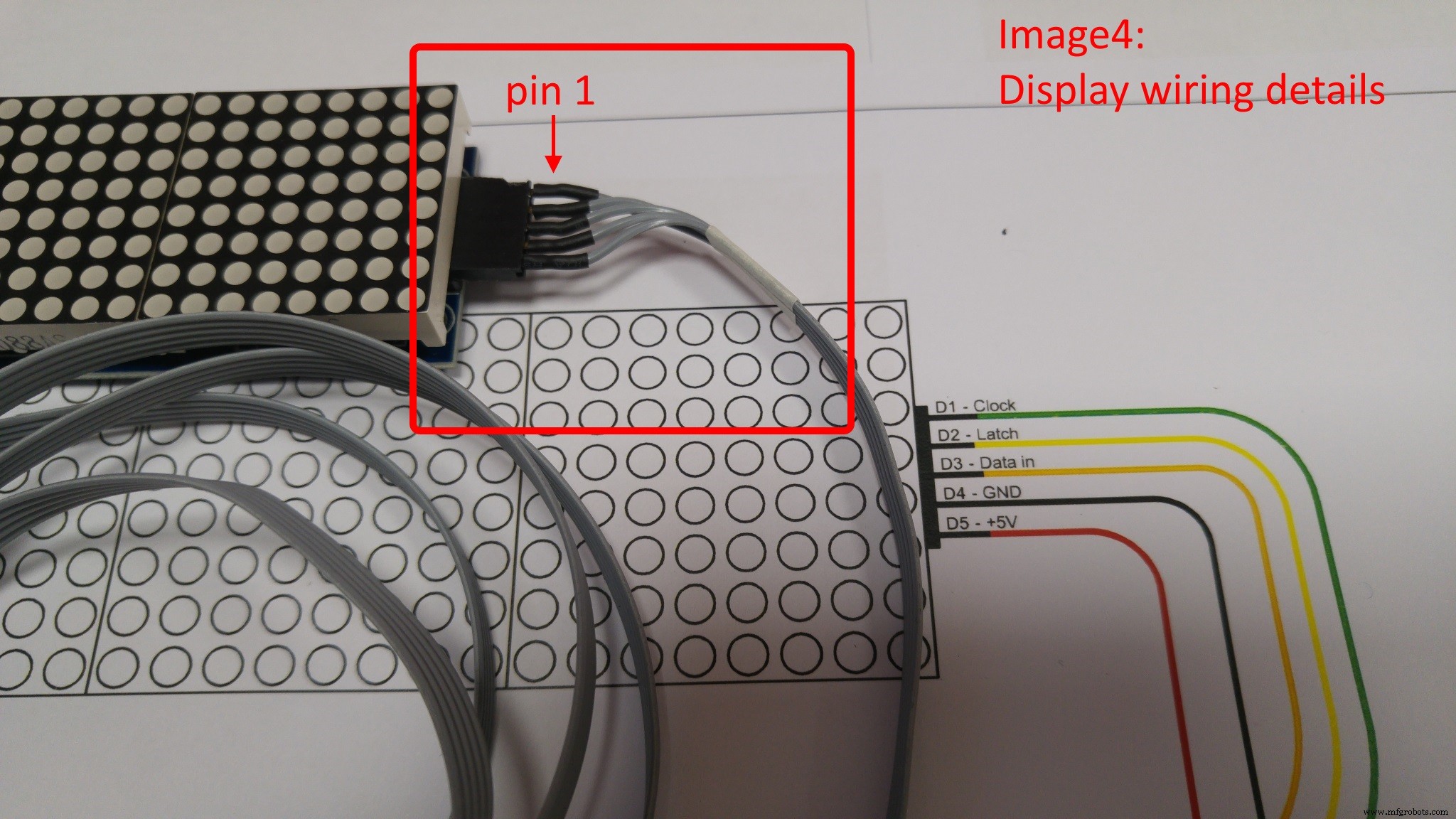

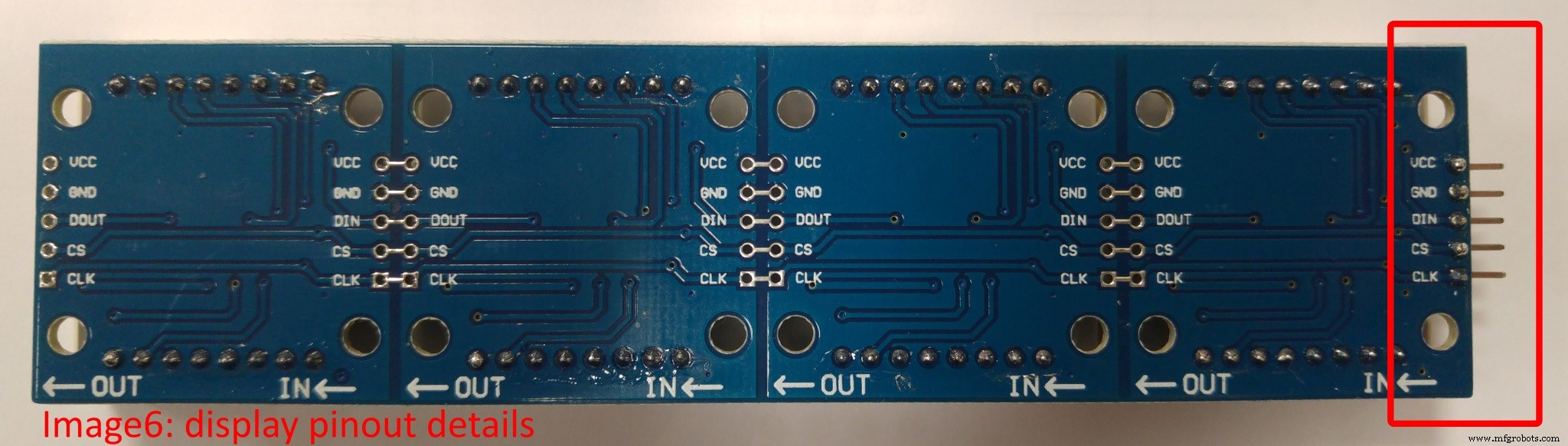

- 显示模块和传感器的供电引脚（+5V/VCC）并联焊接
- 其余信号线各自独立接入 Arduino 对应引脚
- 建议为显示屏和传感器预留约 1 米导线，便于后续安装定位
步骤 3：Arduino 代码配置
- 安装
MD_MAX72XX.zip库（草图 → 包含库 → 添加 .ZIP 库）。 - 打开

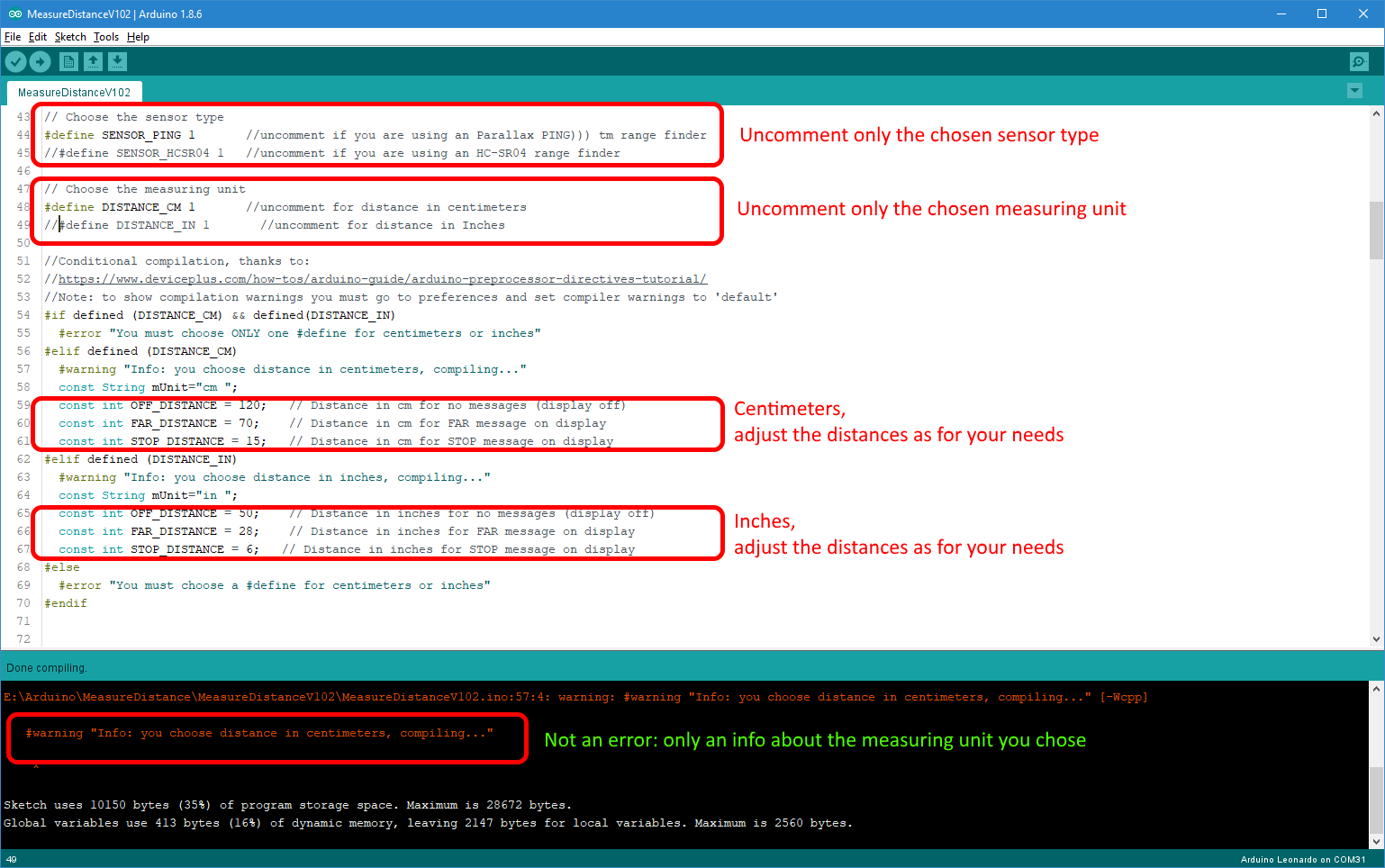

MeasureDistanceV200.ino，根据硬件修改以下定义：
— 点阵显示类型（取消注释对应#define）
— 传感器类型（HC-SR04 或 Ping)))）
— 计量单位（厘米或英寸） - 根据实际安装位置调整触发 "STOP" 的距离阈值。
- 上传代码，检查显示是否正常。
代码更新历史：
- 2019/03/30：更新矩阵库，支持 4 种显示类型（credits: majicdesigns）
- 2019/01/10：新增厘米/英寸单位切换
- 2017/12/30：停车超过 10 秒自动熄屏省电

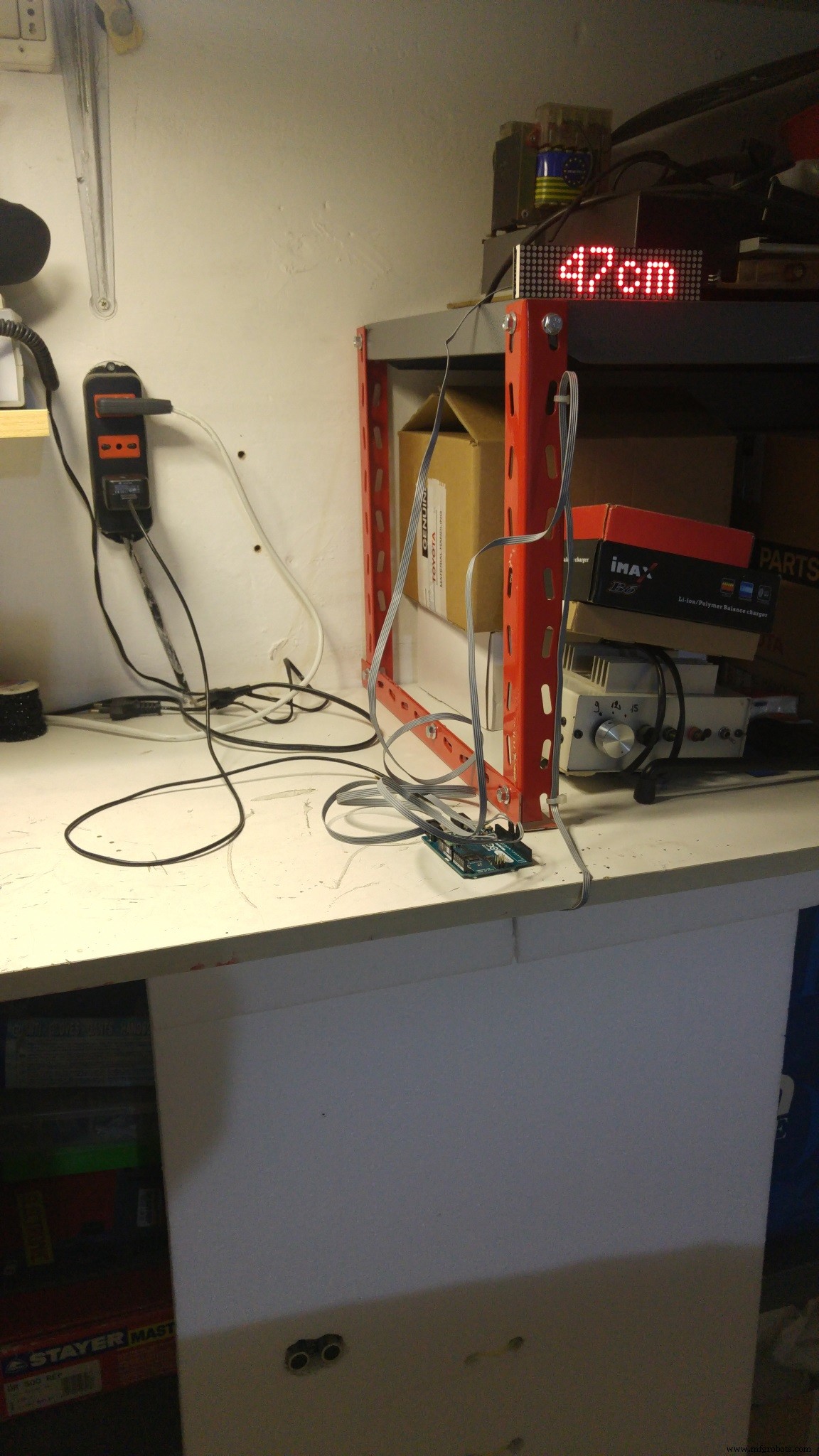

步骤 4：安装调试
- 测量车辆保险杠最突出部位距地面高度。
- 将超声波传感器固定在墙面该高度位置（可用泡沫板开槽固定）。
- 将点阵显示屏安装在驾驶员视野清晰处。
- 实车测试，微调代码阈值并重新上传。
享受精准停车体验！
代码与库文件
- Arduino 代码 V2.00（含多显示类型支持）
- MAX7219 点阵显示库（支持 4 种模块类型）
代码文件较大，请从项目附件下载。
