Catalex 串口 MP3 播放模块 Arduino UNO 控制指南

组件与物料

应用与在线服务

• Arduino IDE

项目简介

本教程详细介绍如何使用 Catalex Serial MP3 Player V1.0 模块与 Arduino UNO 配合播放音频。模块通过串口通信，支持 TF 卡存储，可控制播放、暂停、音量、指定曲目等功能。

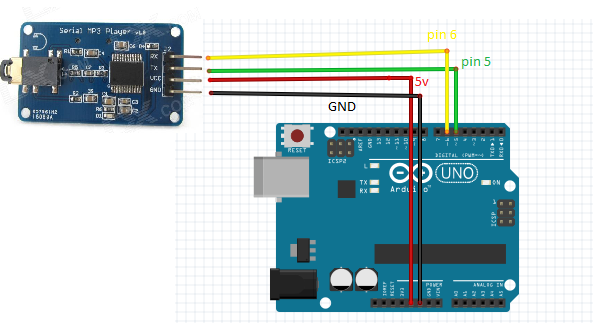

硬件连接

• 模块 TX → Arduino 引脚 5 (软串口 RX)
• 模块 RX → Arduino 引脚 6 (软串口 TX)
• VCC 接 3.3V 或 5V，GND 共地

命令协议

模块采用 8 字节指令格式：0x7E FF 06 命令 00 数据高 数据低 EF

常用命令定义：

• NEXT_SONG (0x01) - 下一曲
• PREV_SONG (0x02) - 上一曲
• CMD_PLAY_W_INDEX (0x03) - 指定曲目播放（需数据）
• VOLUME_UP_ONE (0x04) - 音量+1
• VOLUME_DOWN_ONE (0x05) - 音量-1
• CMD_SET_VOLUME (0x06) - 设置音量 0-30 (0x1E)
• CMD_SEL_DEV (0x09) - 选择存储设备，数据 DEV_TF (0x02)
• CMD_PLAY_WITHVOLUME (0x22) - 指定音量和曲目播放
• CMD_PLAY (0x0D) - 恢复播放
• CMD_PAUSE (0x0E) - 暂停播放
• STOP_PLAY (0x16) - 停止播放

核心发送函数

static int8_t Send_buf[8] = {0};

void sendCommand(int8_t command, int16_t dat) {
  delay(20);
  Send_buf[0] = 0x7e;
  Send_buf[1] = 0xff;
  Send_buf[2] = 0x06;
  Send_buf[3] = command;
  Send_buf[4] = 0x00;
  Send_buf[5] = (int8_t)(dat >> 8);
  Send_buf[6] = (int8_t)(dat);
  Send_buf[7] = 0xef;
  for (uint8_t i = 0; i < 8; i++) {
    mySerial.write(Send_buf[i]);
  }
}

初始化与播放示例

#include <SoftwareSerial.h>
#define ARDUINO_RX 5
#define ARDUINO_TX 6
SoftwareSerial mySerial(ARDUINO_RX, ARDUINO_TX);

void setup() {
  Serial.begin(9600);
  mySerial.begin(9600);
  delay(500);
  sendCommand(CMD_SEL_DEV, DEV_TF);
  delay(200);
}

void loop() {
  sendCommand(CMD_PLAY_WITHVOLUME, 0x0F01); // 音量15，播放第1首
  delay(100000);
}

SD 卡文件命名规则

模块按字母顺序索引文件。建议建立文件夹 01, 02，曲目命名为 001xxxx.mp3, 002xxxx.mp3 等，确保播放顺序可控。

原理图

模块供电 3.2-5V，电流约 200mA。
