Annoy-O-Bug:基于 ATtiny85 的迷你 LED 蜂鸣器恶作剧玩具

组件与物料

OSH Park 定制 PCB 板卡链接 ×1
蜂鸣器 ×1
LED (通用) ×1
330Ω 电阻 ×1
CR2032 纽扣电池 ×1
CR2032 电池座 ×1
Microchip ATtiny85 单片机 ×1
8 引脚 DIP 插座 ×1
Arduino UNO (仅用于编程 ATtiny) ×1
10µF 电容 (仅用于编程 ATtiny) ×1

所需工具

应用与在线服务

项目简介

这款恶作剧装置小到能塞进薄荷糖盒,声音却大到能穿透整栋房子,成本仅几美元——绝佳的恶搞利器!让我们开始制作吧。

第一步:电路设计

Annoy-O-Bug:基于 ATtiny85 的迷你 LED 蜂鸣器恶作剧玩具

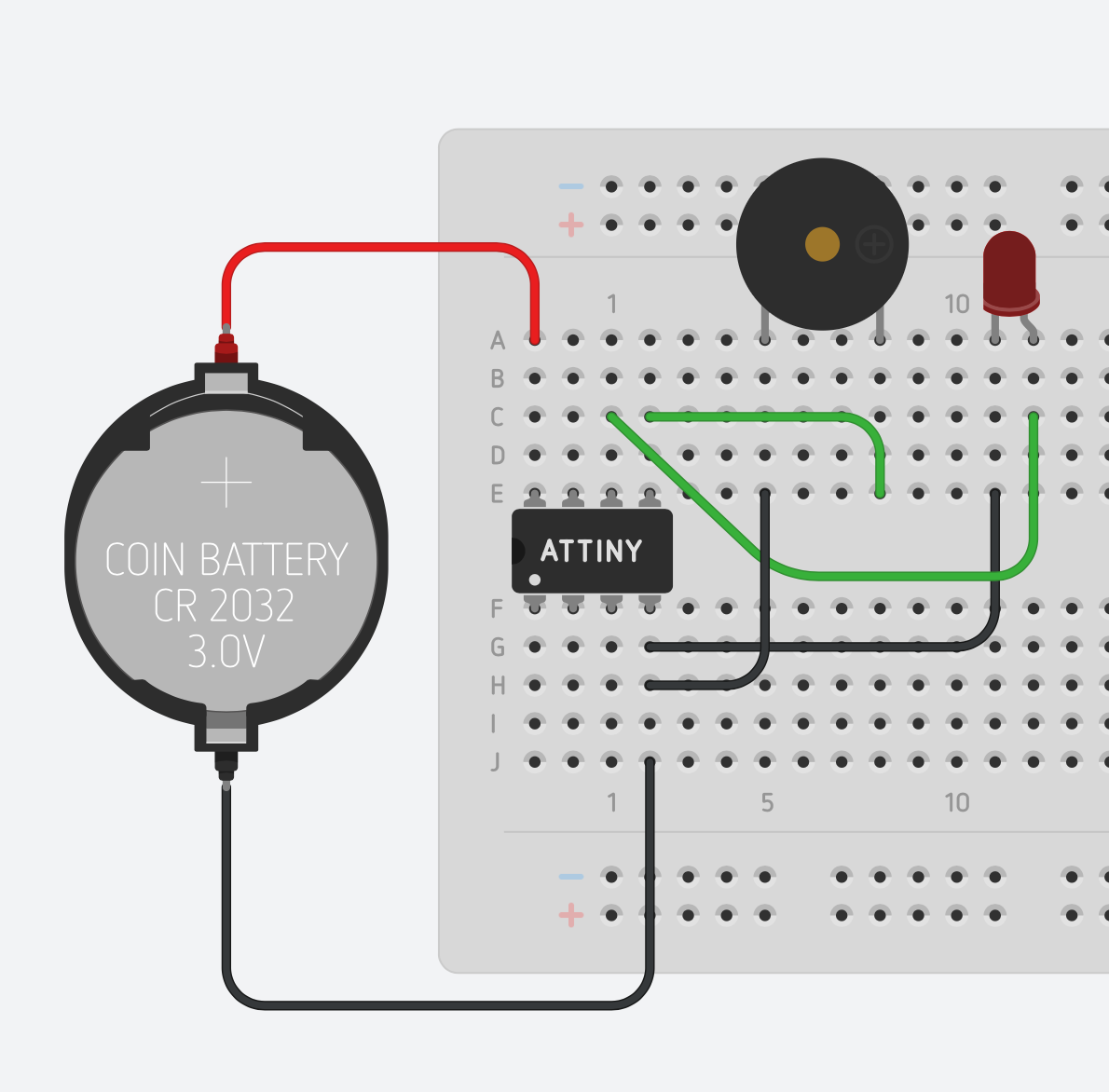

PCB 可从 OSH Park 购买(链接见物料清单)。您完全不必使用 ATtiny 或我的 PCB,这个电路在面包板上组装只需约 20 分钟。若追求极致小巧,建议使用 PCB 方案。面包板版原理图如上所示,可将 ATtiny85 替换为任意单片机。

第二步:PCB 组装

Annoy-O-Bug:基于 ATtiny85 的迷你 LED 蜂鸣器恶作剧玩具

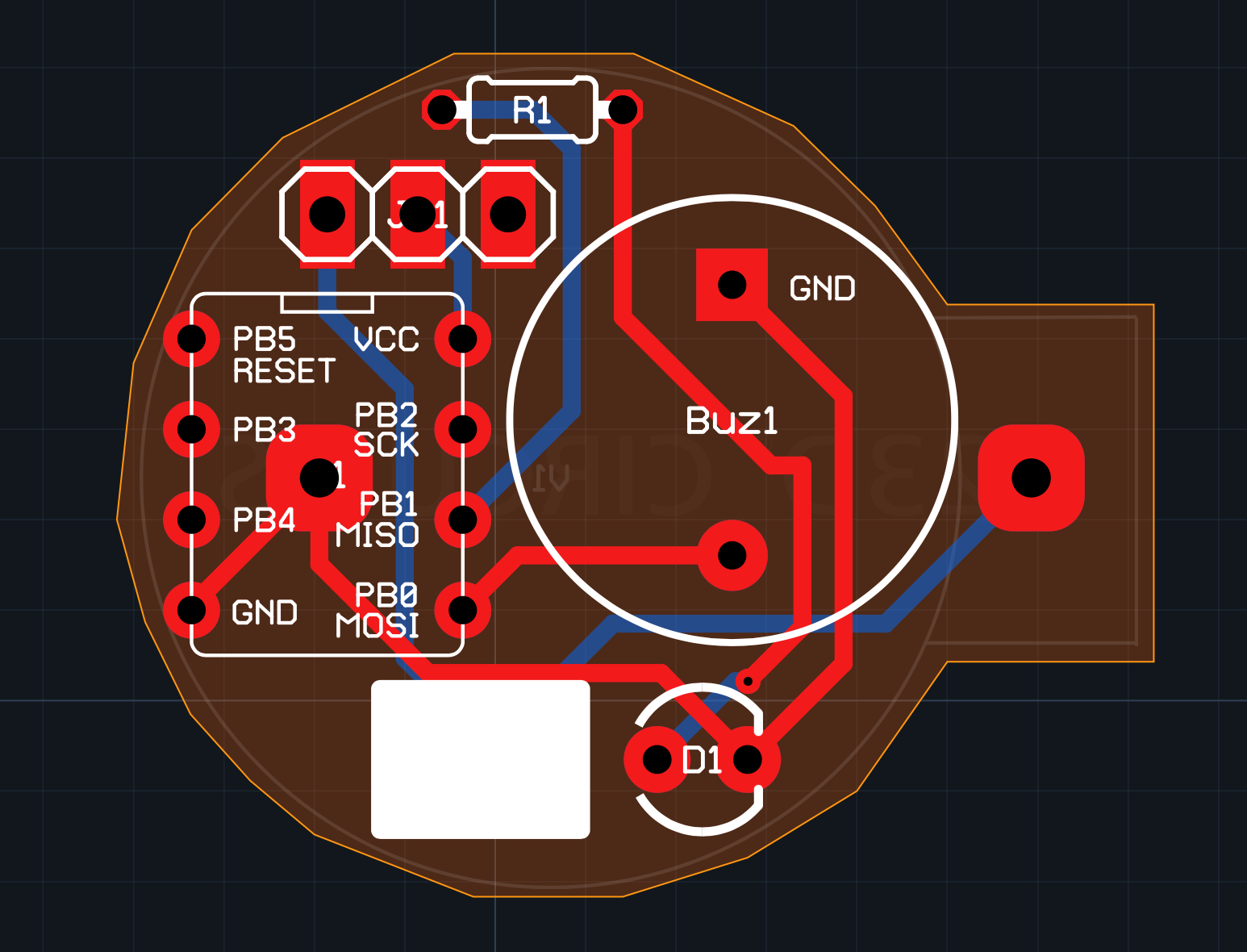

这是一个简单的 PCB 组装。注意蜂鸣器和 LED 都是 有极性元件:蜂鸣器长脚接圆焊盘,短脚接方焊盘;LED 长脚接白色矩形标记对面的孔。最棘手的是焊接电池座——先焊好正面所有元件,再将电池座负极引脚从 DIP 插座中心孔焊接到焊盘。

PCB 上预留了白色丝印矩形框,您可以给“受害者”留个小纸条 :) 。想自定义 PCB?请复制我的 circuits.io 设计:https://circuits.io/circuits/2677013-annoying-circuit

第三步:固件编程

// Code produced by Alex Wulff: https://www.AlexWulff.com
#define BUZZ 0
#define LED 1
#define BEEP_DELAY 30
#define LIGHT_DELAY 200
#define INITIAL 5000 // 单位:毫秒
// 10,000 ms 总序列时长 46.5 秒
// 20,000 ms 总序列时长 91.5 秒
// 30,000 ms 总序列时长 136.5 秒
// 规律:每增加 10 秒,总时长增加 45 秒

void setup() {
  pinMode(BUZZ, OUTPUT);
  pinMode(LED, OUTPUT);
  // 启动闪烁 5 次确认工作正常
  for (int i = 0; i < 5; i++) {
    digitalWrite(LED, HIGH);
    delay(LIGHT_DELAY);
    digitalWrite(LED, LOW);
    delay(LIGHT_DELAY);
  }
}

void loop() {
  // 循环 50 次,每次间隔按 1/i 递减
  for (int i = 1; i < 50; i++) {
    digitalWrite(BUZZ, HIGH);
    digitalWrite(LED, HIGH);
    delay(BEEP_DELAY);
    digitalWrite(BUZZ, LOW);
    digitalWrite(LED, LOW);
    delay(INITIAL / i);
  }
}

上述程序展示了装置的核心行为:蜂鸣间隔逐渐缩短,令人抓狂!修改 INITIAL 可调整时间尺度,甚至可让其运行一周且每天加速。您也可以编写随机鸣叫、播放曲调等程序,可能性无限。

我制作了 Autodesk Circuits 仿真,可在无需接线的情况下虚拟测试代码:在线试用

第四步:给 ATtiny85 烧录程序

使用 Arduino Uno (或任意 ATmega 单片机) 加 10µF 电容即可给 ATtiny85 编程。详细教程:Programming ATtiny85 with Arduino Uno。

注意:从 DIP 插座取出 ATtiny 时请小心,建议用尖嘴钳夹取而非用手硬拔。

第五步:布置陷阱

放置位置是乐趣所在。每个成本不足 $5,可批量制作。它们小巧到能藏在盆栽、小盒子、枕头、台灯内、桌面下等任何想象得到的地方!若使用看门狗定时器让 ATtiny 休眠,单颗纽扣电池可续航一年以上。

完成! 若需特定程序或组装帮助请留言,我乐意协助。

更多项目请访问 www.AlexWulff.com 和 Hackster 主页。

免责声明:因本项目性质,其发出的声音可能被误判为爆炸威胁,请勿放置在公共场所以免惹麻烦!
