制作现代木质 LED 时钟：Arduino Nano + DS3231 RTC + 16x9 LED 矩阵

元器件与物料

软件与在线服务

• Arduino IDE

项目简介

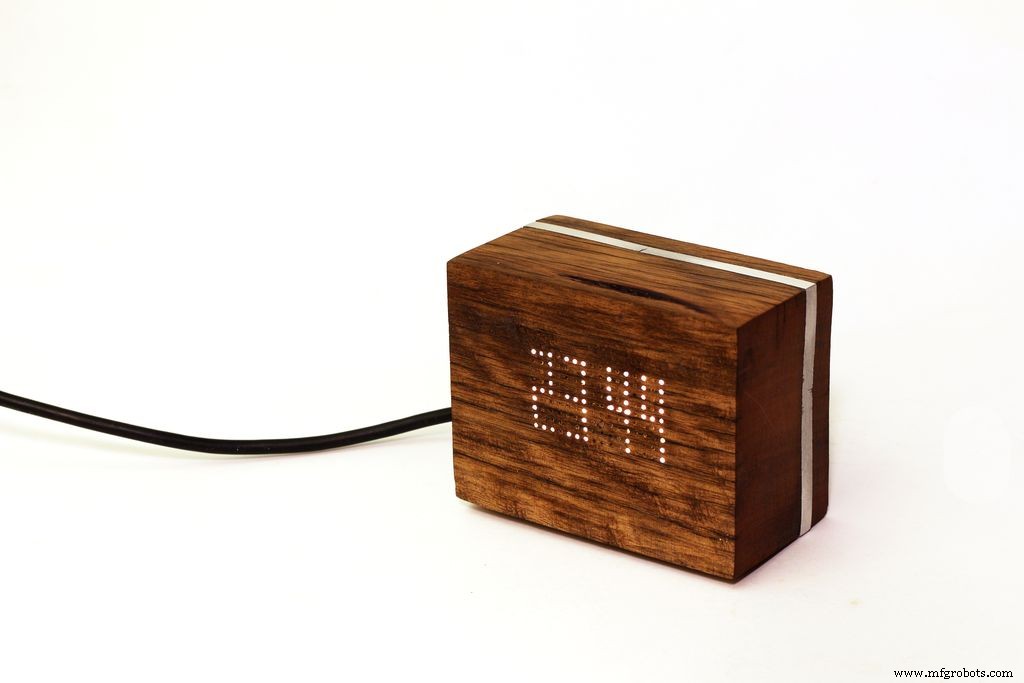

本教程结合现代电子元件与传统木工/金工技艺，制作一款精美的木质 LED 时钟。使用 Adafruit 16x9 LED 矩阵作为表盘，Arduino Nano 驱动，DS3231 RTC 精准计时。外壳由回收硬木与铝板制成，仅需简单工具 (含小型台钻) 即可完成。假设读者具备基本 Arduino 知识与焊接能力。

偏好电子而非木工？ 可用 MDF、项目盒、激光切割、CNC 或 3D 打印外壳，跳过木工步骤。
偏好木工而非电子？ 电子部分较简单，建议先跟随 Arduino 入门教程；或直接安装模拟时钟机芯/拆解成品数字时钟部件。

⚠ 安全提示： 涉及高速钻头、旋转工具、金属加工与锋利刀具。钻孔/旋转工具操作务必佩戴护目镜。凿子/刀具/刨刀锋利，切割方向远离身体，双手保持在刀刃后方。

步骤 1：观看制作视频

作者提供完整构建过程视频，建议先观看。

步骤 2：准备工具与材料

电子类： IS31FL3731 驱动板、16x9 LED 矩阵、DS3231 RTC、CR2032 电池、Arduino Nano、无焊面包板、杜邦线、万用板 (作钻孔模板)、绝缘胶带、焊锡/电烙铁。
木工/金工类： 尖凿/木锤、手刨、小锯、手持木工铣、抛光油、砂纸、台钻/手钻 (1mm/4mm 钻头)、金属锉、旋转工具 (切割片/砂盘)、钢锯、热熔胶枪、5 分钟环氧胶、美工刀。
材料： 木块 (8.5×6.5×4.5 cm)、5mm 铝板 (可选)、4 颗小木螺丝。

步骤 3：搭建电路并上传草图

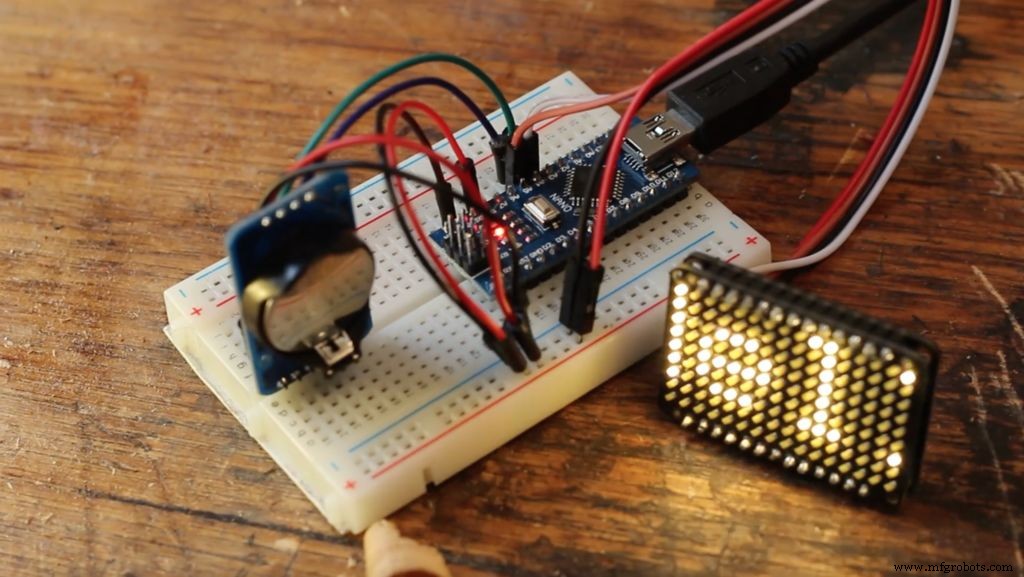

按 Adafruit 指南焊接 IS31FL3731 到 LED 矩阵。按电路图在面包板搭建电路，上传 Arduino 草图 (GitHub 下载)。若时间不准，参考 RTC 设置教程校准。

步骤 4：木材准备

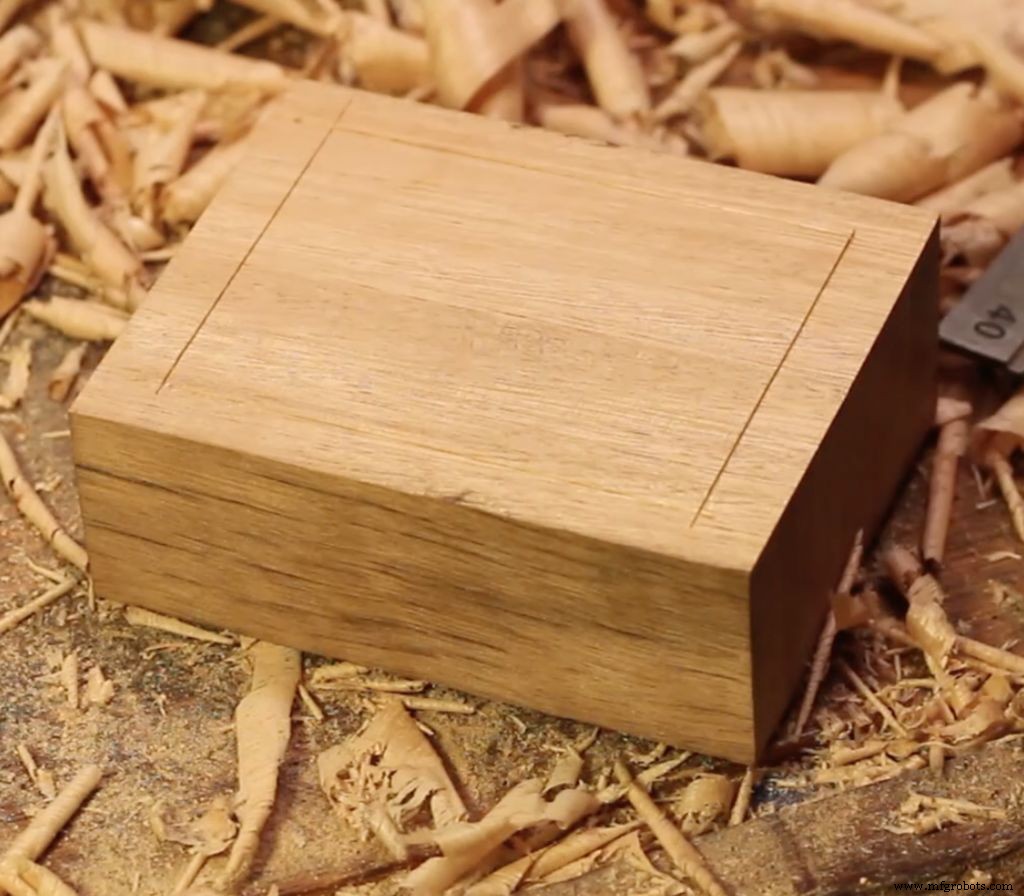

锯切木块至目标尺寸，用手刨或砂纸清理表面。

步骤 5：钻 LED 矩阵孔阵 (16×9 = 144 孔)

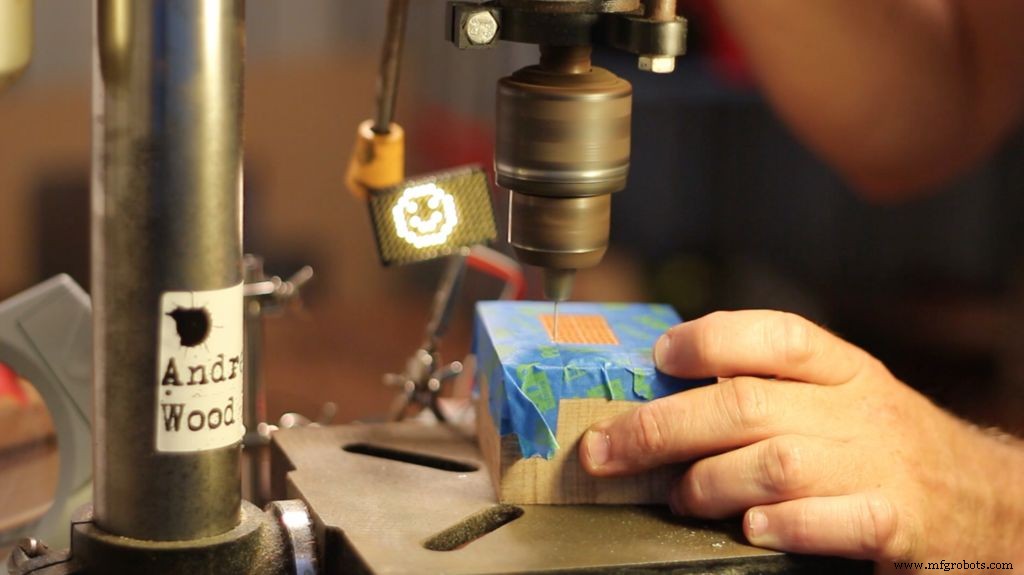

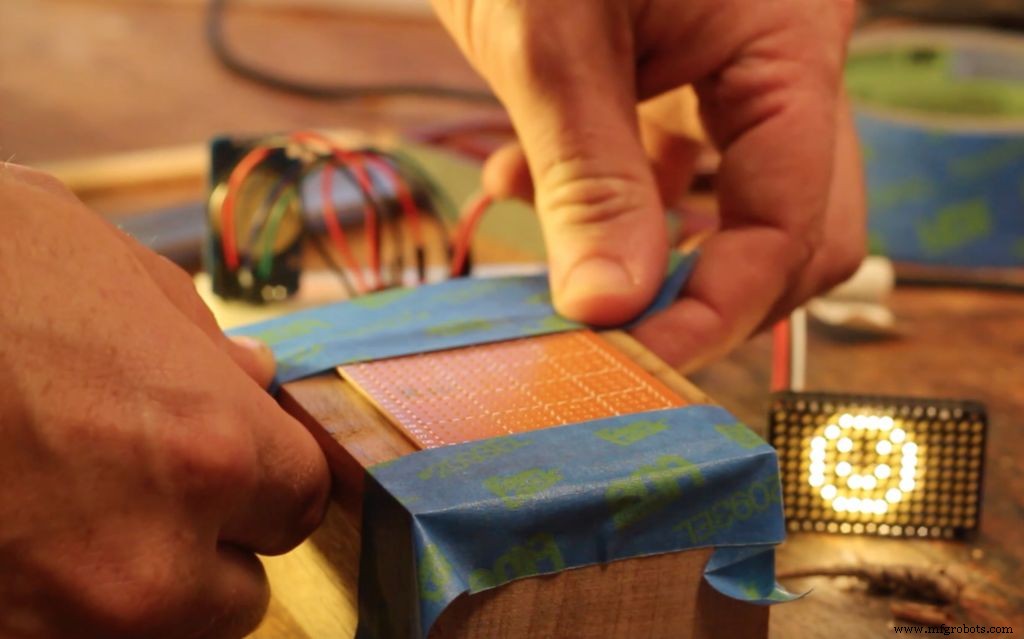

万用板孔距恰好匹配 LED 间距。用胶带固定万用板作模板，遮盖出 16×9 网格，用台钻 1mm 钻头逐孔钻出。需极大耐心与精度。

步骤 6：锯切后盖板

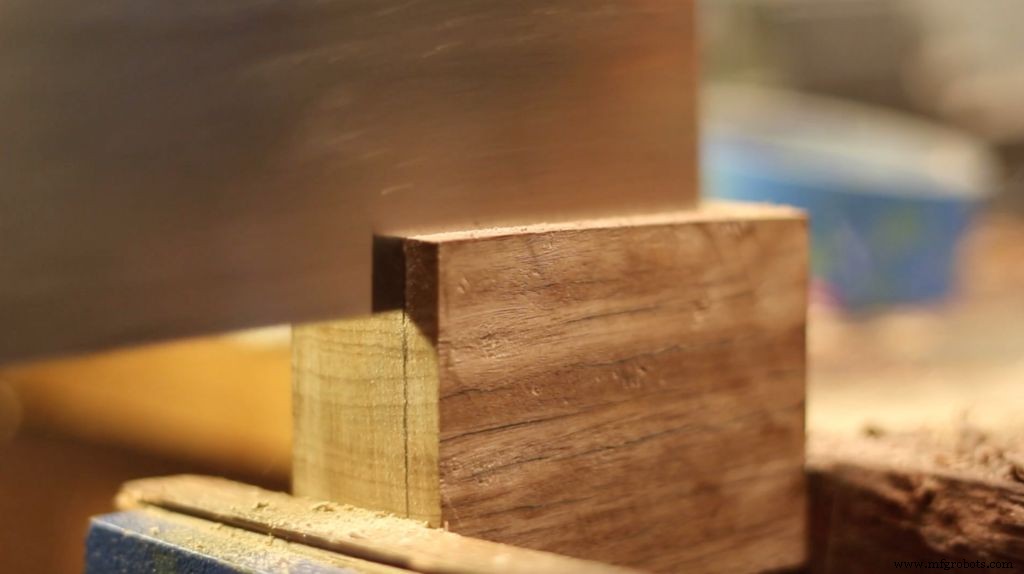

从原木块锯下约 1/4 英寸厚后盖，使端面纹理匹配。手刨清理锯痕。

步骤 7：凿空盒体内腔

划线标记内腔范围，四周留 1/4 英寸壁厚。用尖凿逐层剔除材料，手持木工铣修平底面。凿子安全： 刃口极锋，双手始终在刀刃后方，朝外施力。

步骤 8：制作铝合金支架 (可选)

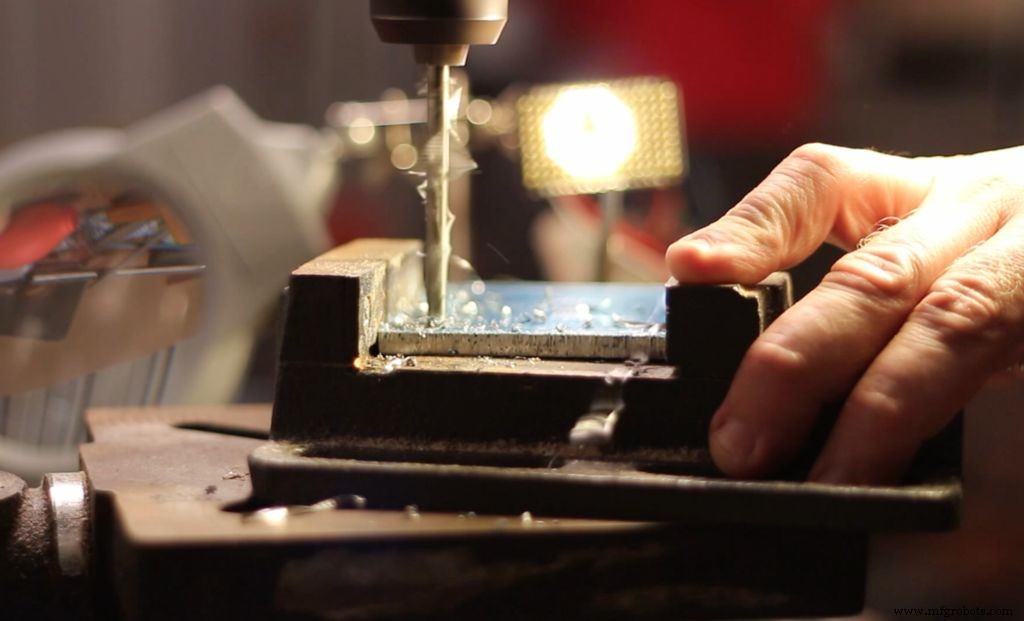

5mm 铝板钢锯切割，台钻钻内矩形，旋转工具切割片切出内腔，金属锉修平。用 5 分钟环氧胶粘合到木盒前面。

步骤 9：外壳精修

后盖四角钻导向孔 + 沉头孔，拧入木螺丝。P120 砂纸 → P320 砂纸打磨。涂抹熟亚麻籽油 (或喜好饰面)，孔洞处用布轻沾少量油拍涂，避免堵孔。

步骤 10：焊接连线并装入电子模块

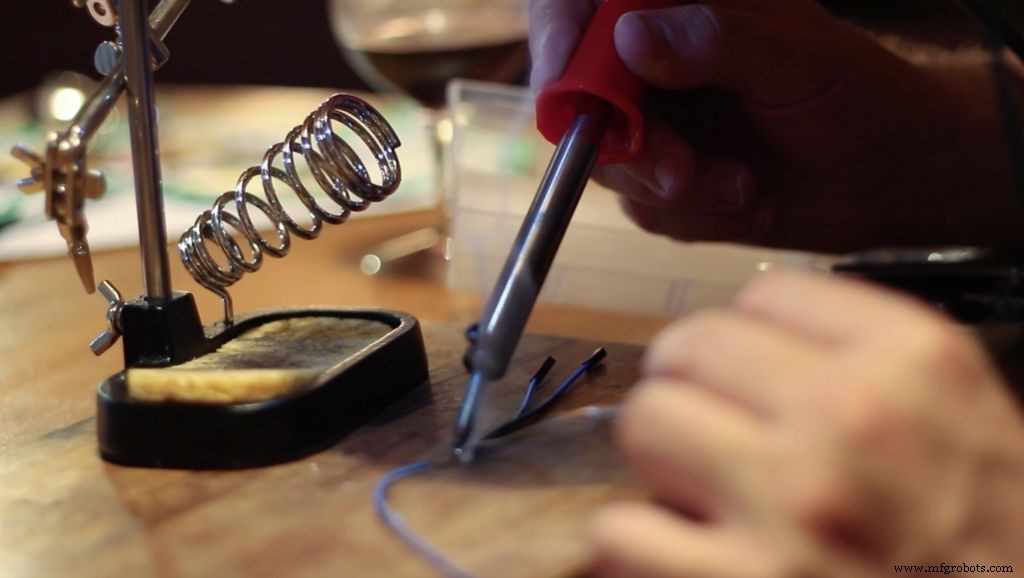

按电路图将 12 根线焊成 4 组「Y」型 (用公母排线)，焊点缠绝缘胶带/热缩管。去面包板验证工作。热熔胶固定 LED 矩阵到盒底 (通电对齐孔位，蓝胶带辅助定位)。旋转工具在铝支架磨出 USB 线槽。后盖钻散热孔，装上后盖 → 大功告成！

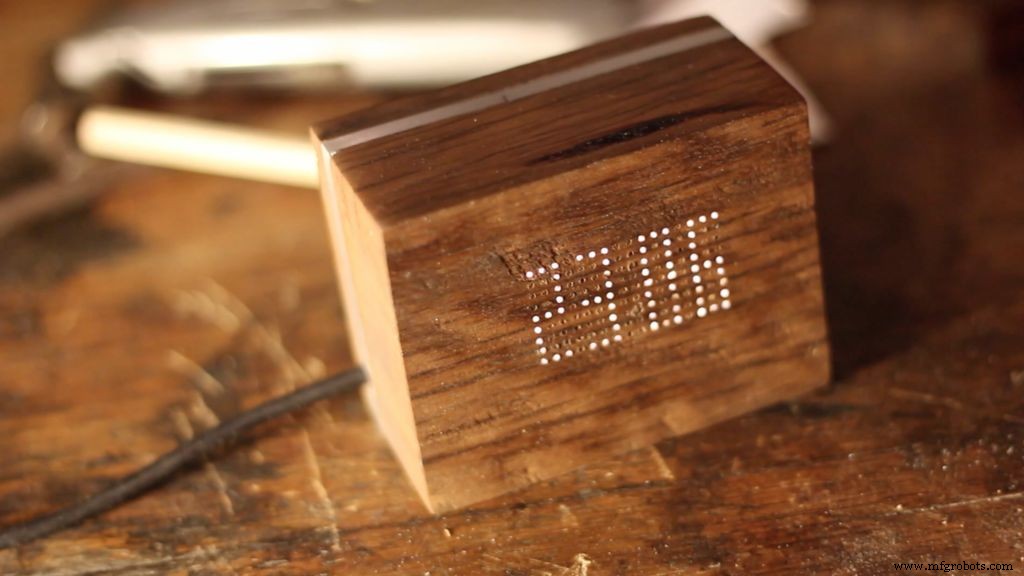

步骤 11：结语

项目融合现代电子与传统手工艺，成就感满满。关注作者获取更多项目：

• Instagram: @andrew_r_jones
• YouTube: @andii1701
• Twitter: @andii1701

代码

Arduino 草图 (GitHub)

下载地址：https://github.com/andii1701/led-clock

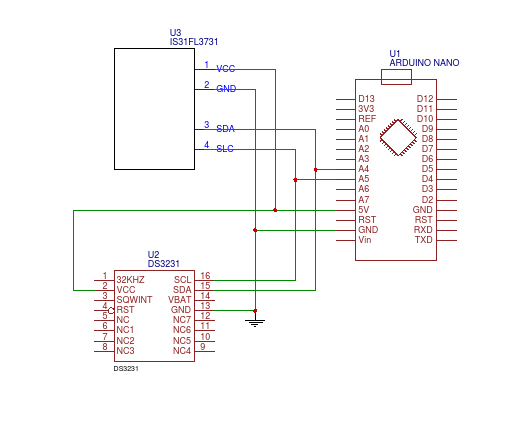

原理图

电子元件接线图：
