真正让您在早上起床的闹钟

应用和在线服务

Arduino IDE

关于这个项目

因为有时候早上起床很困难，所以我决定做一个闹钟，真的可以让你起床。这个想法是使用运动传感器，以便闹钟知道您在按下贪睡按钮后是否回到床上。如果是这种情况，警报将再次响起。否则，如果您起床时间足够长（例如 2 分钟），闹钟将不再响起。在此期间，您必须大约在传感器前面（几米内），您可以在那里开始您的早晨例行活动。

组装

对于这个项目，我们需要一个时钟模块、一个运动传感器、一个蜂鸣器、一个小按钮和一个 Arduino。

现在一切都需要连接起来：

• 蜂鸣器的负极引脚 --> GND

• 蜂鸣器正极引脚 --> D11

• 按钮引脚 --> GND

• 另一个按钮销 --> D9

• 运动传感器 VCC --> 5V

• 运动传感器输出 --> D7

• 运动传感器GND --> GND

• 时钟模块地-->地

• 时钟模块VCC --> 5V

• 时钟模块 SDA --> SDA（Mega2560 的引脚 20）

• 时钟模块 SCL --> SCL（Mega2560 的引脚 21）

如图所示接线后：

代码

首先，您需要从代码部分下载 ZIP 文件。这是时钟模块的库。如果您在将文件添加到库时遇到困难，可以按照代码部分中的说明进行操作。

现在您可以从软件部分上传代码。在你上传代码后，你必须注释掉这一行：

clock.setDateTime(__DATE__, __TIME__);

此行在设置功能中。

现在你应该直接重新上传代码。

如果不注释掉，每次重置板子时，时钟模块中的时间都会重置为上次上传的时间。

之后，您可以设置闹钟响起的时间。您可以设置一天中的小时和分钟：

//--------------------------------------int set_hour =6;int set_minute =55;//------------------------------------------------

现在闹钟每天都会在这个时候响起。还可以编辑代码，以便您可以在周末或其他几天有不同的时间。

现在如果你给闹钟供电，它会一直等到设定的时间。然后将执行alarm() 函数。起初它会开始发出哔哔声，直到您按下贪睡按钮。之后，运动传感器会检查它前面是否有人。你必须在传感器前面一段给定的时间，你还必须移动一点，以便触发运动传感器。如果您在运动传感器的视野范围内保持足够长的时间，则会发出短促的蜂鸣声，告诉您闹钟现在已在当天禁用，它将一直等到第二天早上。

但是，如果您在按下按钮后的时间内回到床上，闹钟将响起，整个过程将重新开始。所以这个闹钟可以确保你不只是关掉闹钟然后回到床上。希望在您站在传感器前的时间之后，您已经足够清醒，不会再上床睡觉了。

在此行中，您可以调整必须位于传感器前的时间（以分钟为单位）：

if(abs(dt.minute - minute)>=1){ //设置你必须 // 进入的时间段

传感器调整

运动传感器需要进行一些调整才能正常使用此闹钟。首先，我们必须将触发器选择跳线放到正确的位置。需要处于可重复触发模式！

现在您还必须调整时间延迟和灵敏度。对我来说，当我将灵敏度设置为最大值并且时间延迟稍微超过最小值时，效果最好。时间延迟决定了最后一次检测到一个人后输出高的时间。如果延迟太短，则很难阻止警报再次响起，因为传感器不会始终检测到您。另一方面，如果延迟时间太长，则您再次回到床上时警报不会通知。

现在我们让它变得紧凑

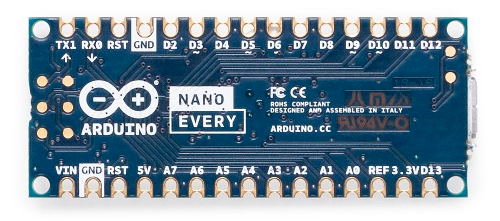

经过一些测试，我们准备使闹钟更紧凑。为此，我使用 Arduino Nano Every，但您也可以使用几乎任何其他 Arduino 板。

我们开始根据第二个原理图将所有东西焊接在一起（它与以前基本相同，只是没有面包板）。

在测试一切是否仍然正常后，我们可以为闹钟构建一个案例。我决定用 3 毫米的轻木制作外壳，因为它很容易使用。下面是一些构建案例过程的图片。我的箱子尺寸是 55mm x 35mm x 40mm。

我为运动传感器开了一个大洞，还有一个用于 micro USB 电缆的插槽和一个用于扬声器的开口。

完成的闹钟：

代码

• 闹钟Arduino代码
• 时钟库

闹钟Arduino代码Arduino

#include #include DS3231 时钟;RTCDateTime dt;int button =9;int pirPin =7; // HC-S501int pirValue 的输入； // 存储读取 PIR 值的位置//------------------------------------------------int set_hour =7;int set_minute =0;//--------------------------------------无效设置（）{时钟。开始（）； pinMode（按钮，INPUT_PULLUP）； pinMode（LED_BUILTIN，输出）； //clock.setDateTime(__DATE__, __TIME__); // !!在第一次上传后，您必须注释掉这一行。否则你会得到错误的时间！！ pinMode(pirPin, INPUT);}void alarm(int minute){ bool button_pressed =false; bool 清醒 =假；布尔运动 =假； while(!button_pressed){ //只要没有按下按钮，闹钟就会开启 for(int i =0; i <4; i++){tone(11, 523, 100);延迟（100）；音调（11、784、50）； for(int i =0; i <20; i++){ if(digitalRead(button) ==LOW){ button_pressed =true;清醒 =真； dt =时钟.getDateTime();分钟 =dt.minute; } 延迟（65）； } } } dt =clock.getDateTime();分钟 =dt.minute;而（清醒）{运动=假； dt =时钟.getDateTime(); for(int i =0; i <30; i++){ if(digitalRead(pirPin)){movement =true;} } digitalWrite(LED_BUILTIN, Movement);如果（！pirValue）{ 延迟（5000）； for(int i =0; i <40; i++){ if(digitalRead(pirPin)){movement =true;} } if(!movement){ alarm(minute); //如果没有检测到动作太久，警报会重置 } } if(abs(dt.minute - minute)>=1){ //设置你必须在传感器前面的时间段（11, 698 , 50);延迟（100）；音调（11、698、50）；数字写入（LED_BUILTIN，0）；清醒=假； } 延迟（100）； }} void loop() { dt =clock.getDateTime(); if(set_minute ==dt.minute &&set_hour ==dt.hour){ alarm(set_minute); } 延迟（10000）；}

时钟库Arduino

无预览（仅下载）。

示意图
