加工基础：掌握工件坐标系 (WCS)

我们创建“加工基础”系列，帮助您复习 CAM 知识，无论您在机床车间工作还是刚入门。伯明翰技术中心的内部机加工师主持每期节目，详细讲解工具/工艺。上期介绍了刀具路径。本期介绍工件坐标系（WCS）——它是什么、为什么需要它、以及如何在 Fusion 360 中设置。

什么是工件坐标系？

工件坐标系是设置在 CAM 工作区和机床上的参考点。所有机床坐标均源自 WCS。它适用于铣床、车床、激光切割机等广泛制造设备。

让我们看视频中的快速示例。所有 CNC 机床运行 NC 代码，包含坐标。WCS（X、Y、Z）位于组件中心。这些坐标驱动刀具路径，并从 WCS 引用。

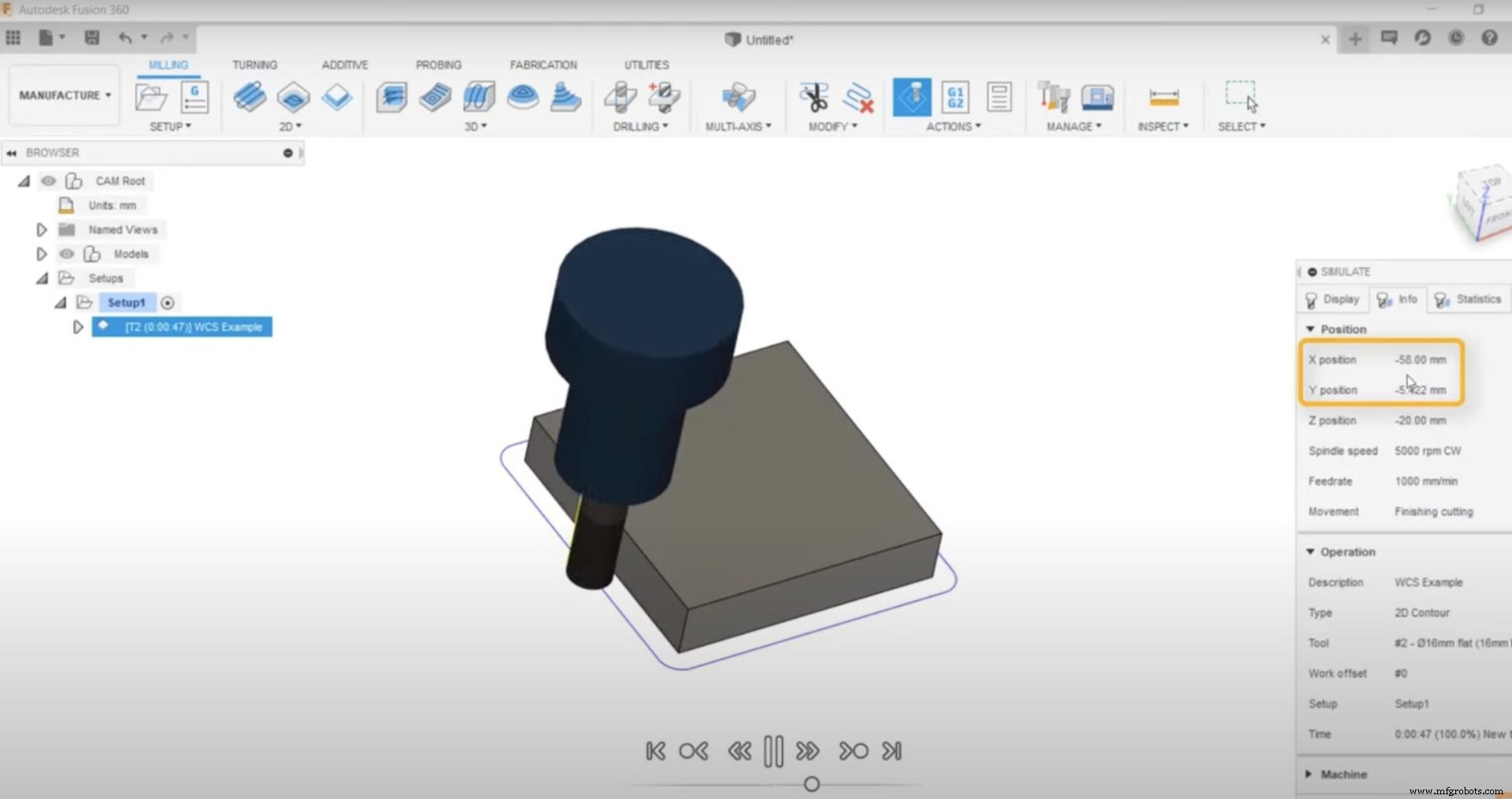

在 100 x 100 x 20 mm 铝块上，刀具沿此面移动时坐标为 50 mm 加刀具半径。刀具沿垂直侧面移动时在对面轴上。刀具直径 16 mm，所以预期坐标为 50 mm 加 8 mm，共 58 mm。

将工件坐标系转换到机床

这如何转换到机床？视频中 WCS 设在立式铣床上。您可能知道这是 G54、工件偏移或基准点等。

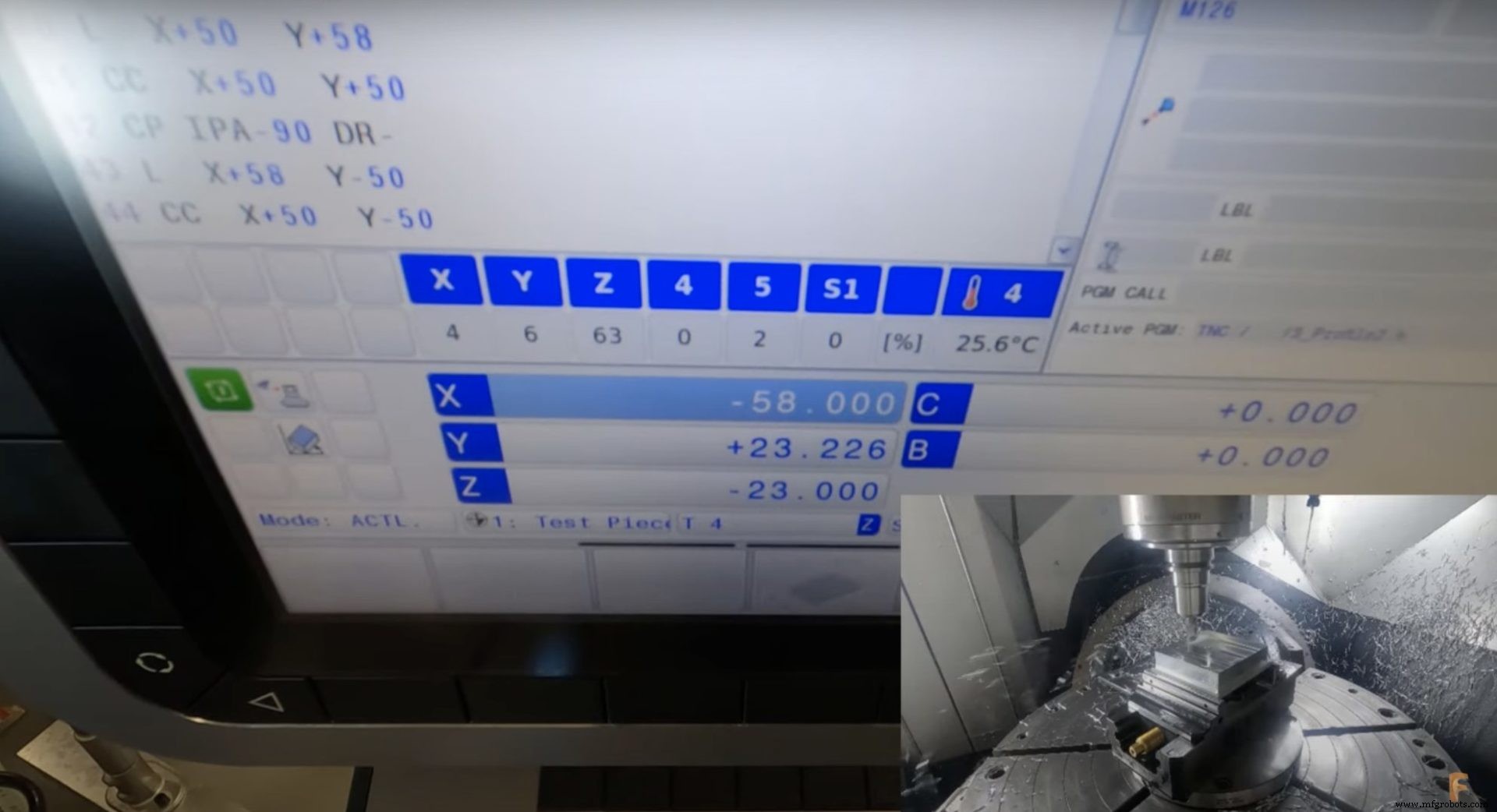

重要的是 Fusion 360 中 WCS 位置与机床上设置的偏移匹配。参考前面的刀具路径坐标。沿零件侧面移动时，x 和 y 轴坐标为 58 mm，块在 x 和 y 轴略超 100 mm。通过在机床上将坐标系设在零件中间，刀具可加工零件所有侧面。

右手定则

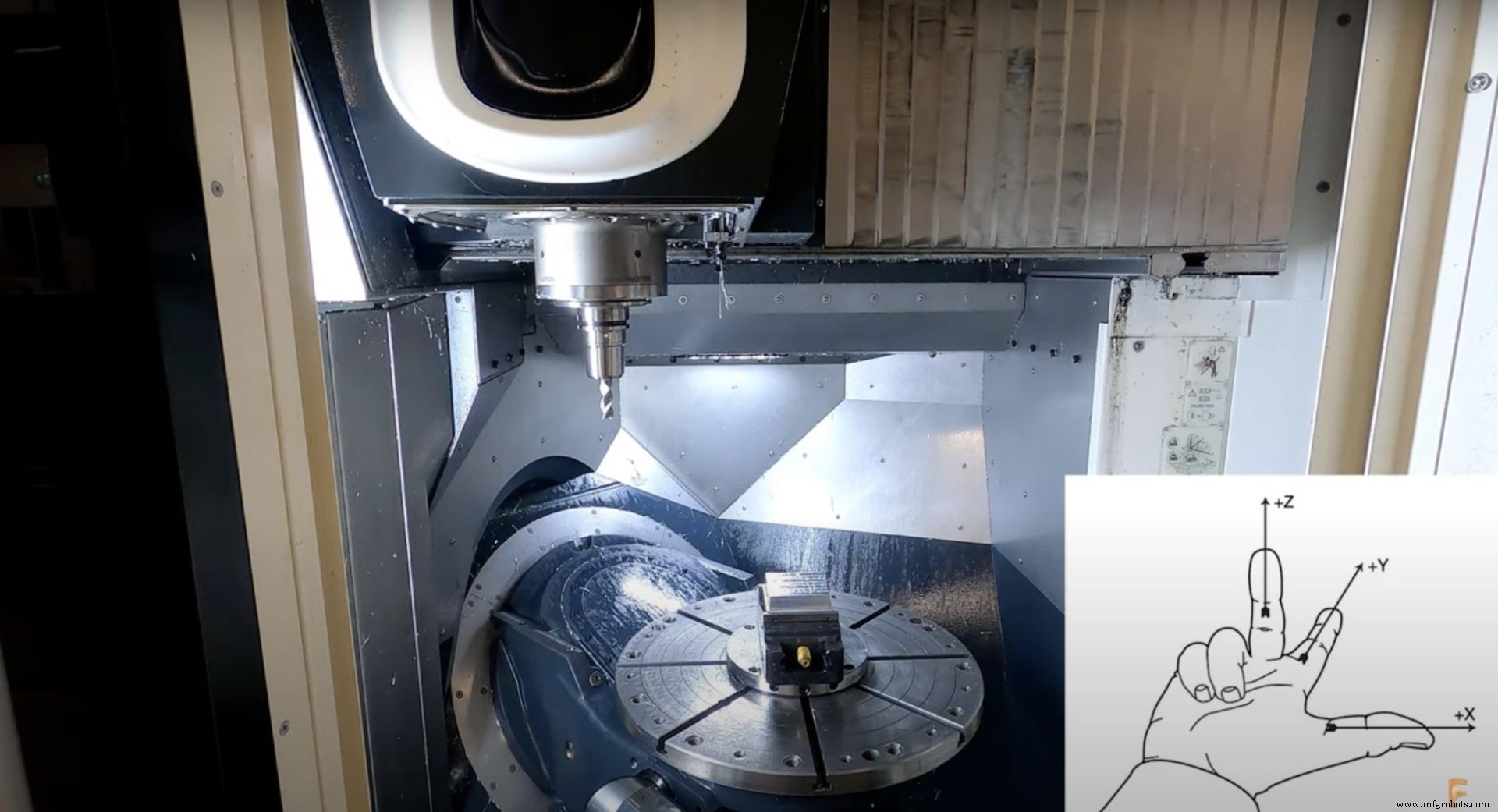

右手定则可帮助您确定机床上轴方向。本文顶部视频展示如何用右手定则在直视机床时确定各轴方向。

确保 WCS 正确位置和方向

知道各轴方向很重要，因为它保证工件坐标系正确定位和定向。我们可通过确保已知零件特征与 x 或 y 轴对齐来检查。

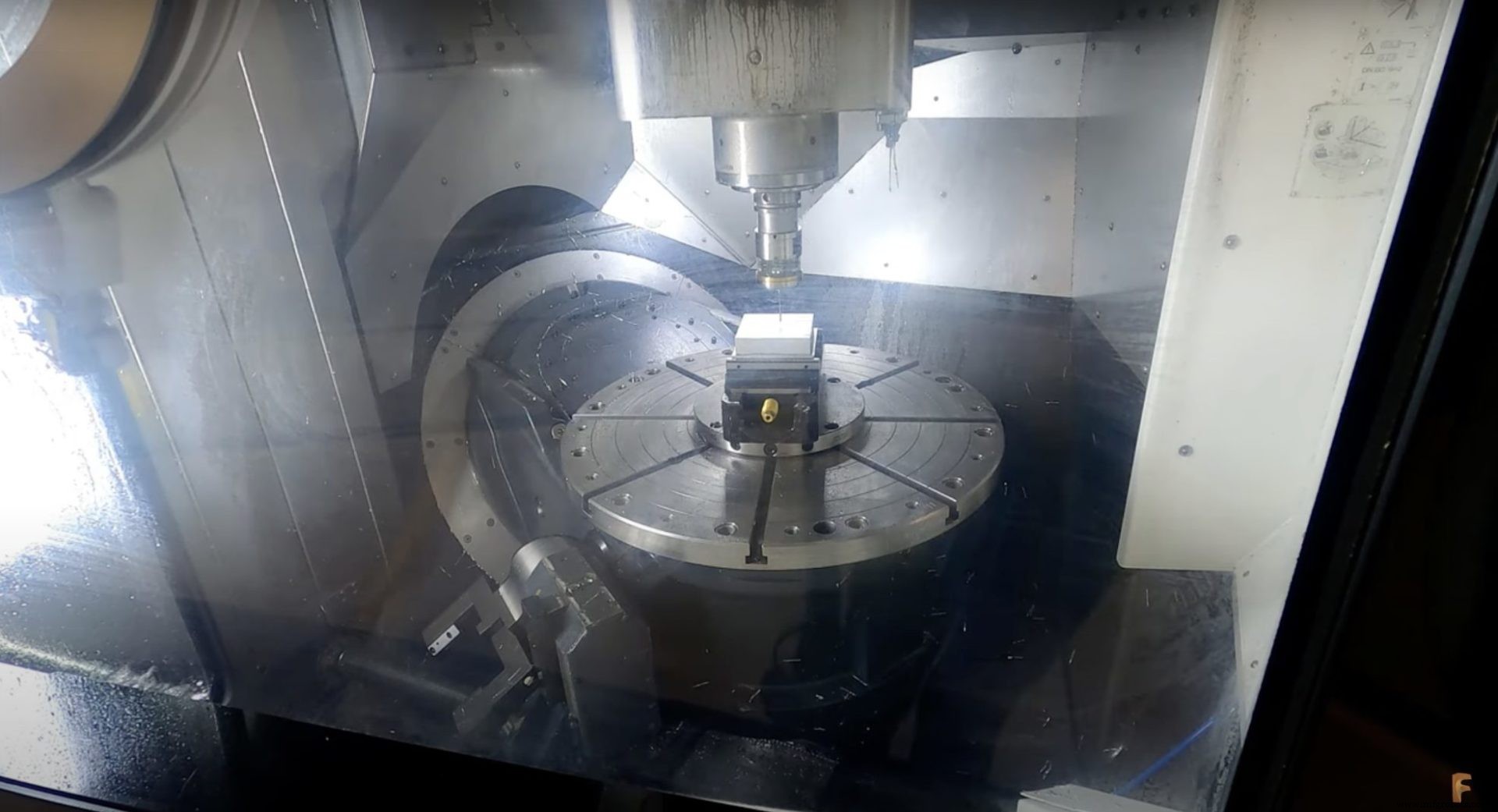

上方视频展示虎钳示例。钳口加工得完美平整且平行，以达到最佳精度。我们必须确保虎钳钳口与轴平行，本例中为 x 轴。这保证机床设置复刻 Fusion 360 中的显示。

现在我们确定工件坐标系方向，可看位置。设置 WCS 有多种方式，放置位置有不同理由。

使用探针，我将在零件顶部中间设置工件坐标系。探针是保持微米级精度最快最便捷的方式。我放在零件顶部中间，因为其所有面已加工。我们应尽可能参考机床几何体，因为这给我们最佳机会将 WCS 精确放在我们想要的位置。
