TL072引脚图详解：特性、配置与应用全攻略
TL072是一款高性能双运算放大器，采用JFET（结型场效应晶体管）输入级设计。其核心优势在于：超低噪声、高压摆率、低温漂系数、低功耗、无锁相现象等。凭借卓越的信号完整性，TL072广泛应用于音频混音器、示波器、逆变器、UPS不间断电源、仪表放大等精密模拟电路领域。
原理图与引脚配置

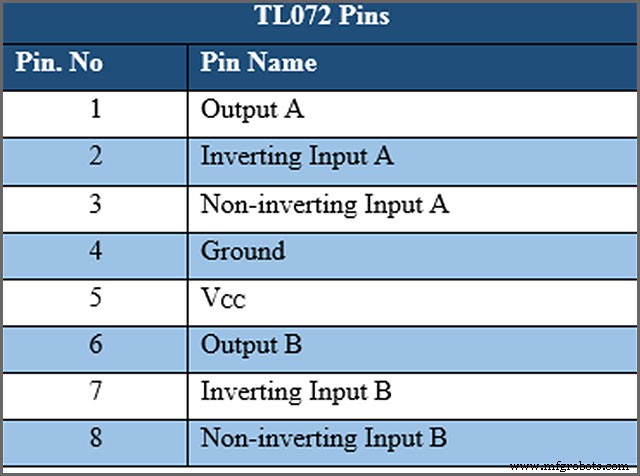

TL072采用标准8引脚DIP/SOP封装，引脚功能定义如下：

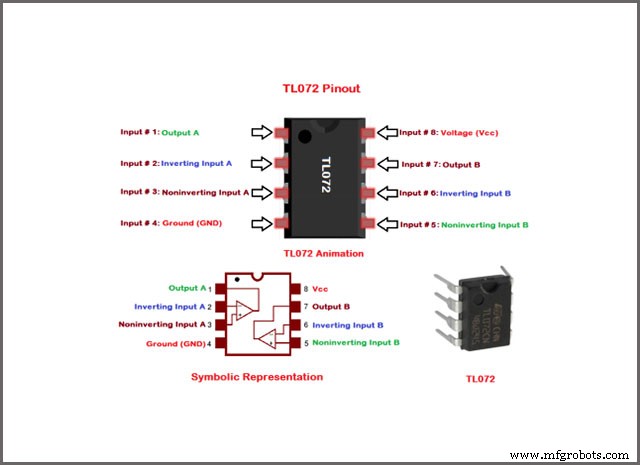

下图展示带标识的引脚排布示意图：
内部等效电路原理图揭示了其核心拓扑结构：
选型提示： 下单前务必核对完整订货型号（含后缀代码），不同后缀代表温度范围、封装形式、性能分级差异，订错型号将导致电路性能不达标。
关键额定参数
TL072的极限额定值需严格遵守，超限使用将造成永久损坏：
- 供电电压范围：±18V（最大±22V）
- 差模输入电压：±30V
- 输入电压范围：±15V
- 输出短路保护：持续短路至地/电源
- 功耗：680mW（取决于封装热阻）
- 工作温度范围：0°C~+70°C（商业级）/ -40°C~+85°C（工业级）
- 存储温度：-65°C~+150°C
设计时必须按国际标准（IEC/JEDEC）进行降额使用，建议工作电压≤±15V，结温留足裕量。
核心电气特性
典型值（Vs=±15V, Ta=25°C）：
- 输入偏置电流：65pA（极低，适合高阻信号源）
- 输入失调电流：5pA
- 输入失调电压：3mV（可调零）
- 大信号电压增益：106dB
- 共模抑制比：100dB
- 压摆率：13V/μs（高速信号处理优势）
- 增益带宽积：3MHz
- 等效输入噪声电压：18nV/√Hz（1kHz，音频级低噪）
- 功耗：每放大器1.4mA（低功耗设计）
这些参数使TL072成为音频前置放大、有源滤波、采样保持、光电探测器前端等高阻、低噪、中高速模拟信号链的首选器件。
