2N3819:终极指南
今天存在许多 JFET 类型。它们中的每一个都提供了特殊的功能/规格,从而呈现了各种电路应用。现在,在本文中,我们将讨论 2N3819 JFET。该器件可以处理中高频范围的频率,同时为宽带频率提供高增益。它还为许多不同的应用提供信号放大、快速切换和混合功能。此外,该设备集成了音频系统,提供增强的声音。
了解这种小型 N 沟道结场效应晶体管及其工作原理似乎令人困惑。这就是我们写这篇简单文章的原因,旨在让您走上正确的道路。那么让我们开始吧!
2N3819 JFET管脚说明
2N3819 引脚编号。
来源:维基共享资源
我们在下表中描述了 2N3819 引脚排列:
引脚编号 | 引脚名称 | 说明 |
1 | 来源 | JFET 源极管脚 |
2 | 大门 | JFET 栅极引脚 |
3 | 排水 | JFET 漏极管脚 |
特点和规格
参数 | 符号 | 价值 | 单位 |
漏源电压 | VDS | 25 | 直流电压 |
漏栅电压 | VDG | 25 | 直流电压 |
栅源电压 | VGS | 25 | 直流电压 |
功耗 | PD | 350 | 毫瓦 |
消耗电流 | 身份证 | 100 | mAdc |
最大正向栅极电流 | IG(f) | 10 | mAdc |
存储和工作温度范围 | Tstg | -65 到 +150 | °C |
您应该注意,该器件支持 100mAdc 漏极电流,这是一项重要功能。因此,当漏极电流小于100mA时,应作为开关应用。
2n 3819 工作原理
2N3819 包含来自源极和漏极的传导路径。通过校准通道路径的面积来限制电荷从源极到漏极的流动。
场效应产生传导通道。向栅极和源极端子施加正电压将导致 pn 结在反向偏置下工作。结果,在栅极端子周围形成的耗尽区扩大。然后,耗尽区在 pn 结周围产生梯度。因此,这通过缩小导电通道的宽度来限制电流流向源极和漏极。
当耗尽层超过导电沟道宽度时,从源极到漏极的导电性停止。夹断区是指停止导电。例如,向栅源施加负电压会导致 N 沟道 JFET 停止工作。但是,如果应力超过绝对值,就会发生损坏。此外,施加压力过长也会影响其可靠性。
2n 3819 备选方案
我们在下面列出了 2N3819 替代品:
- 2N4416
- NTE312
- 2N5638
- 2N5640
- 2SK162
- 2SK518
2n 3819的应用

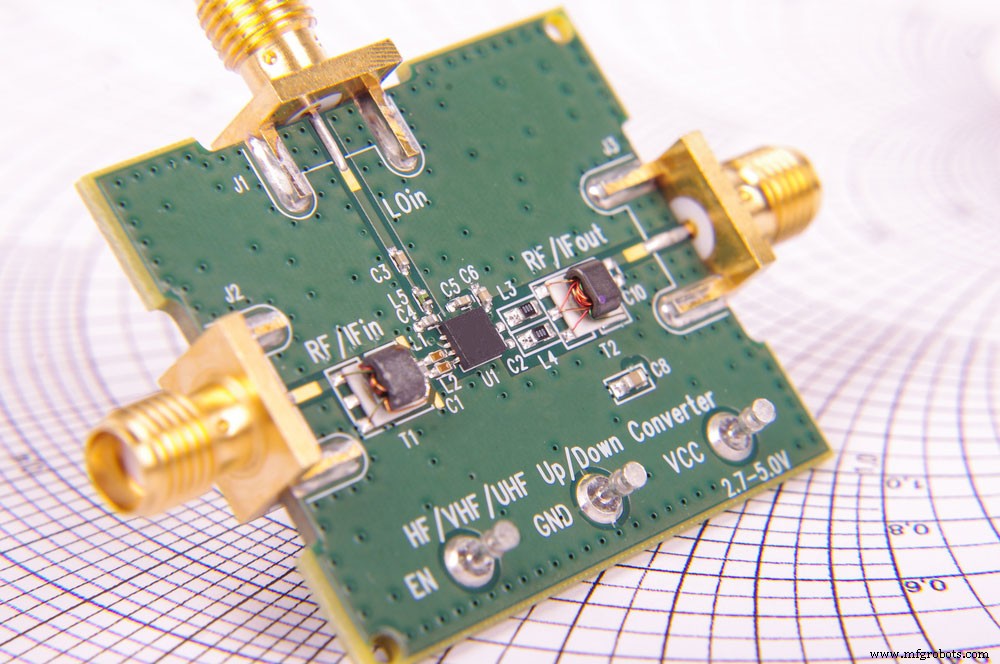

2N3819 JFET集成在射频电路上
以下是 2N3819 JFET 的应用。
- 信号调制
- 音频放大器系统
- 低噪音
- 低信号放大
- 射频模块
- 高速模拟切换
- 传感器电路
- VHF/UHF 混频器
- 接收器和发射器
如何选择 JFET
N 型 JFET 图。
来源:维基共享资源
确保在选择 JFET 时遵循以下准则:
1. 您应确保 JFET 适合应用。电源路径上使用的 N 沟道 JFET 代表 2N3819。但是,我们建议将 P 通道用于高端开关应用。
2. 执行漏极电流计算。事实上,能够处理超过应用漏极电流的 JFET 就足够了。 2N3819的最大漏极电流为100mA。
3. 您需要选择能够处理超过所需漏源和栅源击穿电压的 JFET。 2N3819兼容25V栅源击穿电压和25V漏源击穿电压。
2n 3819 电路示例
N 沟道 JFET 作为开关

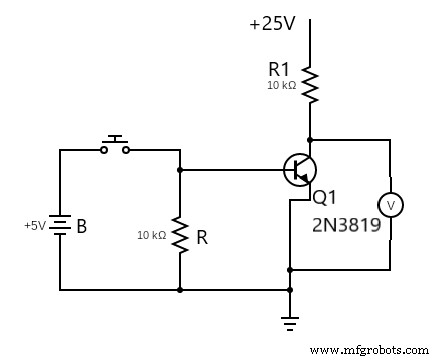

N沟道JFET作为开关的电路图
连接在漏极和源极端子之间的直流电压表测量电压。在栅极端子的 N 沟道接收到零电压后,FET 切换到饱和模式。因此,这导致闭合电路。因此,直流电压表会读取到几乎为零的电压出现在漏极上。
向栅极端子施加足够的负电压会导致 FET 在截止区域内工作。结果,它作为一个开路工作。同时,直流电压表会显示漏极的输入电压源(+25V)。
音频混音器 2N3819

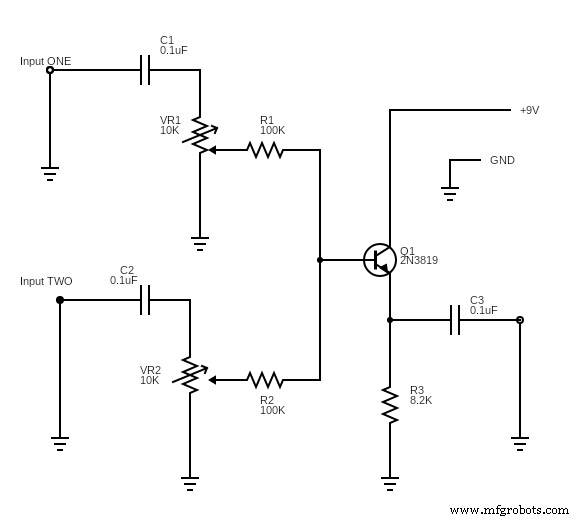

JFET 2N3819音频混音器电路图
两个音频输入通道与两个电容器和可变电阻器一起连接到晶体管栅极。将输入信号施加到混频器会导致栅极电压和漏极电流发生变化。然后,它改变负载电阻的压降,放大音频信号。
每个可变电阻器都有助于音频混合。改变电阻允许通过增强信号和混频器输出控制输入通道。实际上,这个过程会产生不同的声级。最后,在输出端连接一个电容器可提供高质量信号。
总结
总体而言,2N3819 JFET 器件提供了低电平信号放大和开关功能。这意味着它将有助于改善电子电路上的信号,特别是对于 VHF/UHF 混频器应用。此外,您可以看到 2N3819 支持 25V 漏源和栅源击穿电压。这意味着它对于处理超过所需击穿电压的应用来说已经足够了。该器件通过限制流向源极和漏极引脚的电流来工作,这在缩小导电通道宽度的同时发生。
您对 2N3819 JFET 有任何疑问吗?欢迎随时联系我们!
