掌握3D打印晶格结构:设计、性能与表现深度解析

掌握3D打印晶格结构:设计、性能与表现深度解析

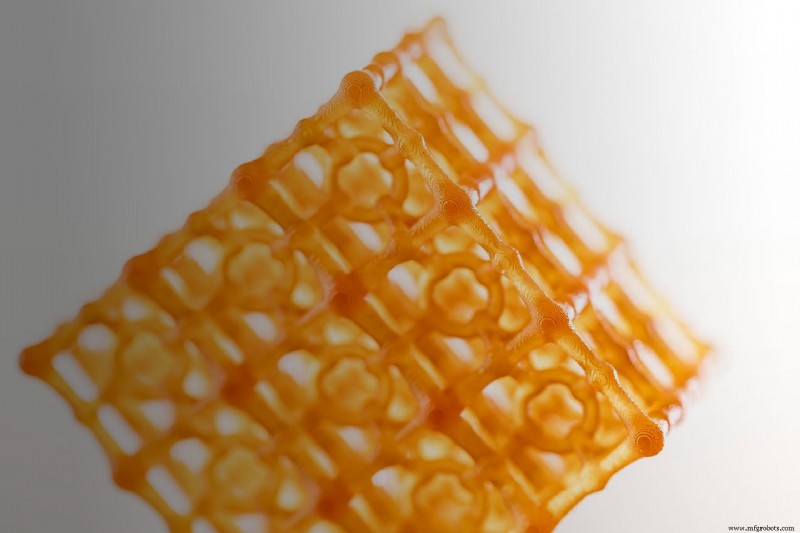

增材制造(AM)工艺让工程师释放晶格结构潜能,提升产品性能。晶格是由节点和梁(或撑条)网络构成的二维或三维微观架构,能大幅减重同时保持结构完整性。

掌握3D打印晶格结构:设计、性能与表现深度解析

晶格类型多种多样

晶格类型繁多,各具独特特性(变形模式、材料效率等)和美学外观。许多晶格结构灵感源自天然晶体结构。因特征尺寸微小,传统制造方法难以或几乎无法制造晶格。

引入晶格结构让工程师通过重新思考零件期望性能,探索更广阔的设计空间。

通过晶格技术,可精准调整晶格参数以匹配零件物理载荷,将整体质量减少90%以上。

力学优势

晶格优势自古为人所知。细观自然界(骨骼、金属晶体学等)及现代建筑均可见晶格身影。以埃菲尔铁塔为例:其金属结构高效支撑自重直指苍穹。类似简单晶格,这种自支撑结构体积上主要为空气。晶格实现的高强重比成就了这一建筑奇迹。

同样,在产品设计中,晶格的力学优势(如高比表面积、优异减震、冲击防护)赋能设计师突破传统制造约束,创造新产品——往往性能更优。

优异的强重比

提升零件强重比通常有两条路径。传统制造通过减少非关键区域材料优化用料;晶格技术则能在关键区域减材。虽降低整体强度,但减重可改善强重比。

高比表面积

晶格不仅轻量,还解锁巨大表面积——这对促进热交换和化学反应的产品至关重要。

以服务器数据中心计算机热交换器为例。处理器性能常受产热量限制。目标是将热量从芯片移走排入大气,通常借助风扇。系统整体效率与散热片(将热量从芯片拉走的金属件)表面积相关。晶格能显著增加可用表面积,或通过避免复杂刀具工艺更经济地实现同等表面积。这种效率提升可应用于多类热交换器,小特征大表面积若无增材制造几乎无法制造。

卓越的减震与冲击防护

掌握3D打印晶格结构:设计、性能与表现深度解析

晶列亦可通过更好吸收冲击能量保护产品免受跌落或碰撞。晶格可集成于产品(如橄榄球头盔)减轻冲击应力,或作为牺牲特征保护关键部件。例如,电子元件周围或内部设置晶格,可防跌落等动态事件损害。

理想的振动与噪音阻尼

增材制造晶格为工程师提供消除机械噪音(如振动)的新途径——振动不仅让用户不适,还可能降低机器性能。

晶格因低刚度和承受大应变恢复能力而有效阻尼振动。例如,重型设备隔离垫集成晶格可减少传入制造系统的能量。晶格可调特性允许工程师优化设计匹配特定应用。

遵循DFAM原则释放晶格潜能

增材制造虽开辟新产品机遇,但在打印功能性晶格前需考虑设计因素。这就是面向增材制造设计(DFAM)介入之处。DFAM帮助设计工程师确保打印零件符合设计意图。

掌握3D打印晶格结构:设计、性能与表现深度解析

关键DFAM考量包括晶格单元结构、单元尺寸与密度、材料选择和单元朝向。

晶格重复单元单元为无数尺寸、形状和性能属性敞开大门。晶格固有的复杂性使其几乎只能通过增材制造实现。

若您从未设计过晶格,寻求专家协助起步是明智之举。Fast Radius团队专注于最大化增材总价值,从利用晶格开发高性能产品到通过按需生产和虚拟仓储驱动供应链效率。了解增材制造潜在价值或开始为AM工艺设计产品,请立即联系我们。
