点焊详解：定义、工艺流程与应用领域

什么是点焊？

点焊（又称电阻点焊）是一种电阻焊工艺。该工艺主要通过施加压力和电流产生的热量，将两层或多层金属板材在焊接区域熔合连接。

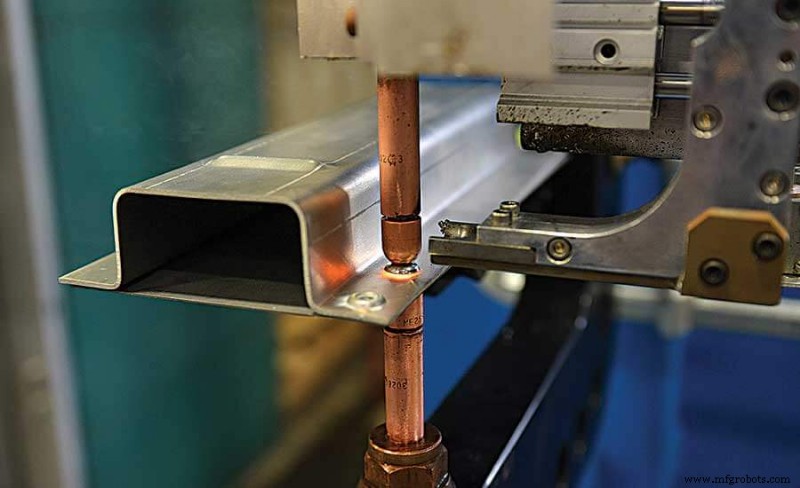

其工作原理是：铜合金电极接触板材表面，施加压力并通入电流，电流通过低碳钢等电阻材料产生热量，使接触面熔化形成焊核。

作为最古老的焊接工艺之一，点焊属于电阻焊的一种，无需填充材料即可将多层金属板材连接。工艺过程为：利用成型的铜合金电极向工件传递电流，同时施加压力和热量；材料熔化融合后断电，维持电极压力使熔融“焊核”凝固成型接头。

焊接热量由电流产生，通过铜合金电极传递给工件。选择铜作为电极材料，因其导热性高、电阻低，确保热量主要集中在工件而非电极上。

热量大小取决于金属的导热性、电阻率及通电时间，可用公式表示：

Q = I²Rt

式中：Q为热能，I为电流，R为电阻，t为通电时间。

钢材因导热性较低、电阻率较高，相对容易点焊，其中低碳钢最为适宜。但高碳钢（碳当量>0.4wt%）焊后易形成硬脆组织，导致断裂韧性差或产生裂纹。

镀锌钢（锌涂层）比未镀层钢需要稍大的焊接电流。焊接锌涂层钢时，铜电极表面会迅速被锌污染导致焊接质量下降，因此需频繁更换电极或对电极尖端进行“修整”（用切削工具去除污染层、重塑铜表面）。

其他常见点焊材料包括：不锈钢（特别是奥氏体和铁素体牌号）、镍合金、钛合金。

铝的导热性和电阻率接近铜，但熔点较低，理论上可焊。然而因电阻极低，焊接铝需极大电流（约为同厚度钢材的2-3倍）。且铝会在极少焊点内破坏铜电极表面，难以实现稳定高质量焊接，目前仅用于特殊专业领域。新技术正在开发中以解决此问题。

铜及其合金也可电阻点焊，但常规铜合金电极难以胜任，因电极与工件热生成相似。解决方案是使用高电阻、熔点远超铜（1080°C以上）的电极材料，如钼、钨。

点焊广泛应用于汽车、航空航天、轨道交通、白色家电、金属家具、电子、医疗建筑和建筑工程等行业。结合机器人与操控系统极易实现自动化，是大批量生产线最主流的连接工艺，百余年来始终是钢制汽车车身制造的核心连接方式。

点焊是一种电阻焊，利用压力和热量通过两个铜合金电极将电流集中在小区域，连接两层或多层金属板材。

主要用于通过电流产生的压力和热量，将两层或多层金属板材在焊接区域连接。

点焊是最早期的焊接工艺之一，工艺成熟明确，即使是初学者也能轻松掌握，广泛适用于不锈钢、镍合金、钛等薄板金属。

点焊剪切强度约为1100磅（499.5kg），低于全熔透焊。全熔透点焊的接口面积很大程度取决于保护气体和电弧电压。

主要用于厚度≤3mm的零件连接。工件厚度应相等或厚度比<3:1。接头强度取决于焊点数量和尺寸，焊点直径范围3-12.5mm。

交流电更耐用、寿命长、普及度高。使用压力焊机时电力不是问题，按常规质量标准选交流即可。

Eastwood MIG点焊套件是仅用MIG焊机在家实现工厂级点焊效果的最佳方案，能节省时间和成本。

点焊缺点：

点焊符号是一个圆圈，可置于引用线上方、下方或居中。居中表示无侧向意义。

主要类型：1. 基座式机器 2. 电阻对焊/顶锻焊 3. 闪光对焊

MIG焊使用单独填充金属经电弧熔化后与基材融合；点焊以工件材料自身为填充金属，将两金属加热加压熔合。

几乎所有点焊机用铜合金电极（利用铜的导电性）。工艺适用于大多数金属，主要限制是厚度，通常在0.02-0.118英寸（0.5-3mm）之间。
