游标角度规详解：原理、结构与精密测量应用

什么是角度规？

角度规是测量角度的仪器，通常由透明塑料或玻璃制成。简单的为半圆盘，高级如游标角度规带一或两个摆动臂，辅助测角。

多数以度（°）为单位，弧度制角度规以弧度为单位。多数分为180等分，精密角度规可将度细分为角分。

广泛用于机械工程相关应用，几何教学也常见。

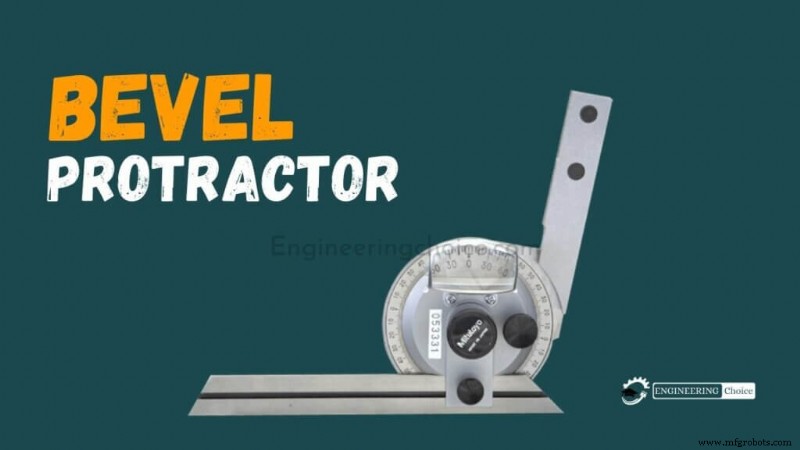

游标角度规是带游标刻度的圆形角度规，有一个枢转臂，用于测量或划线角度。有时附带游标尺提高读数精度。广泛用于建筑和机械制图，虽因CAD软件普及使用减少，但通用游标角度规仍被刀具制造商使用，因其通过机械接触测角，属机械角度规。

游标角度规能建立和检验极严公差角度。读数精度达5角分（5′或1/12°），测角范围0°-360°。

组成：尺身、刻度盘、通过拇指螺母和夹具连接在回转盘（带游标尺）上的刀刃。当尺身与刀刃平行时，回转盘上的小标记与刻度盘零线重合。

测量尺身与刀刃夹角≤90°时，直接读回转盘标记指示的刻度盘刻度数。测量>90°时，用180°减去刻度盘指示度数（因刻度盘从相反零标记向两侧各分90°）。

主尺和游标尺刻度均向零点左右双向编号，可测任意角度。读数可向右或向左，取决于主尺零点移动方向。

底板（尺身）作一工作边，刀刃作另一工作边，刀刃固定在圆盘上。刀刃可随圆盘在主体上旋转，即游标尺在主体主刻度上旋转。

游标尺零点两侧各12格（共24格）。12格=60分（标15、30、45、60）。即1格=5分。主尺同段为23°（游标12格=主尺23°）。游标1格=1.91666°=1°55′。

类似游标卡尺原理：游标零线在主尺移动。测量时，游标零线指示主尺读数称主尺读数。某处游标刻度与主尺刻度重合，记为游标读数。结合最小读数计算最终读数。
