什么是插床（槽床/拉床）？

插床是往复运动机床，主要加工水平/垂直/平面。用于切削平面、成形表面、键槽等，适合单件小批生产。

插床（拉床）通过往复运动的滑枕（装刀）去除工件多余切屑制造花键、沟槽等。区别于牛头刨床滑枕水平运动，插床滑枕垂直运动。

插床可视为立式牛头刨，两者原理相似。布鲁内尔发明于早期。刀具为高速钢单刃刀具。

用于切削各种形状沟槽、键槽，加工规则/不规则内外表面、内外齿轮/轮廓。凡需垂直刀具运动的场合均适用。

插床工作原理

类似牛头刨，主差异：牛头刨水平、插床垂直运动。滑枕连接曲柄，曲柄连齿轮。变速箱调速→曲柄转速变→滑枕上下往复。工件装夹工作台，手动调整滑枕位置夹紧。开机曲柄转动带动滑枕上下运动。下行切削冲程，上行空程。分段切削时手动进给工作台。

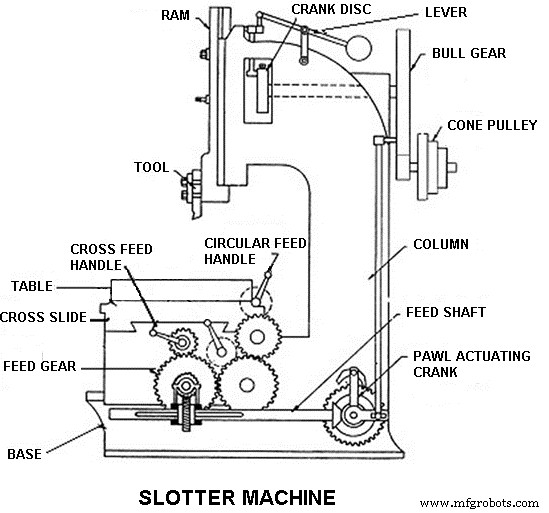

插床主要部件

部件清单：

• 底座
• 立柱
• 鞍座
• 横向滑板
• 回转/圆工作台
• 滑枕与刀具头
• 滑枕传动
• 进给传动机构

• 底座：刚性承载全机切削力/自重。床面精加工提供鞍座导轨（垂直立柱面）。通常铸铁。
• 鞍座：装导轨上，手动/动力纵向进给移动。
• 横向滑板：装鞍座导轨上，平行立柱面横向移动。
• 滑枕与刀具头：滑枕沿立柱前垂直面导轨运动，可调冲程位置。底端装刀具头夹持刀具。
• 滑枕传动：电机旋转运动→滑枕垂直往复运动。切削冲程低速、空程高速减少辅助时间。
• 立柱：底座右侧垂直整体铸件。容纳滑枕传动装置（前垂直面）、工作台进给机构。
• 回转/圆工作台：装横向滑板上可旋转圆周进给。夹具/虎钳装夹工件。手动/动力分度，部分机型刻度分度。
• 进给传动：纵向/横向/圆周进给（手动/动力）。每切削冲程开始间歇进给工作台。

插床类型

• 冲孔插床
• 工具室插床
• 生产型插床
• 键槽插床

1. 冲孔插床

重型刚性机床，大幅去除铸件/锻件余量。冲程长达1800-2000mm。滑枕通常用螺旋齿轮啮合齿条驱动，可变速可逆电机驱动（似刨床），电气齿轮控制进给。

2. 工具室插床

轻型高速精密机床。轻切削、高精度加工。高速运行。配专用夹具可批量生产多任务。

3. 生产型插床

重型生产插床：重铸铁底座/机身，通常分两体。槽盘连杆驱动滑枕往复。飞轮防冲程末端冲击。通用生产作业。

4. 键槽插床

专用切削键槽。类立式成形机，区别：键槽刀具从底部进入工件下行切削；成形机刀具从顶部进入下行切削。

插床传动机构

• 液压传动
• 变频电机传动

液压传动

变频电机驱动液压泵恒压供油。调节阀交替控制活塞两端进油/回油。活塞杆连滑枕带刀前进切削。行程靠挡铁/导阀切换调节阀，挡铁位置决定冲程长度，移动挡铁可调冲程。

变频电机传动

齿轮箱多档变速，电机驱动主轴旋转。现代大型插床常用。

插床规格参数

关键指标：

• 功率输入
• 传动类型
• 最大工作台行程
• 进给档数
• 工作台进给量
• 占地面积
• 最大滑枕冲程
• 变速档数
• 工作台直径(mm)
• 电机功率(kW)

插床应用

• 切削键/槽/薄板/各形沟槽、规则/不规则成形，广泛用于制造单位；任何需垂直刀具运动加工金属件的车间
• 轻切削、花键、内键槽、内直齿轮直齿、内圆弧面、内油槽等
• 内圆凹/凸面
• 内外齿轮加工
• 多平面围成非圆孔扩大/精加工
• 矩形/弧段内沟槽
• 盲孔内部几何形状加工（如六角孔）
• 内平面加工

插床优势

• 轻型机床
• 低成本
• 低维护
• 精准表面光洁度
• 单刃刀具
• 机床效率高

插床劣势

• 需熟练工操作
• 结构刚性大（可能指调整不灵活）

插床操作视频

常见问题解答

什么是插床？

往复运动机床，主加工水平/垂直/平面。用于切平面、成形面、键槽等，适合单件小批生产。

什么是拉床？

去除材料成型所需形状的机床。用于加工圆柱面和平面。

插床部件？

底座、立柱、鞍座、横向滑板、回转工作台、滑枕刀具头组件、滑枕传动、进给机构。

插床类型？

冲孔插床、工具室插床、生产型插床、键槽插床。

插床用途？

切槽/花键/键槽（内外作业如内外齿轮加工）；成形内外轮廓；加工凹/圆/半圆/凸面。

插床结构原理及图解？

滑枕垂直轴线往复，仅下行切削的往复机床。可视为立式牛头刨，主件：底座、立柱、工作台。

插床刀具名称？

插床加工槽/键槽/齿牙。加工内外平面/圆柱面。

制造工艺中的插削？

类似刨削工艺生产槽：至少一把几何刃刀具相对工件非圆轨迹运动切屑去除材料。

仓储中的槽位管理？

分析库存数据分类整理仓库/配送中心库存的逐步过程。目的：最大化运营效率。

供应链中的槽位分配？

按业务规则和产品特性分配产品(SKU)至仓库库位的简略术语。

什么是立式插床？

滑枕垂直轴线往复、下行切削的往复机床。去除工件多余切屑产生花键、沟槽等。

什么是槽位优化？

分配配送中心每SKU至最高效库位的过程。

SAP EWM中的槽位管理？

按特定方式摆放货物确保最优存储拣选。利用多维数据确定合适入库控制参数。
