高性能金属CNC制造：精度、效率与成本优势

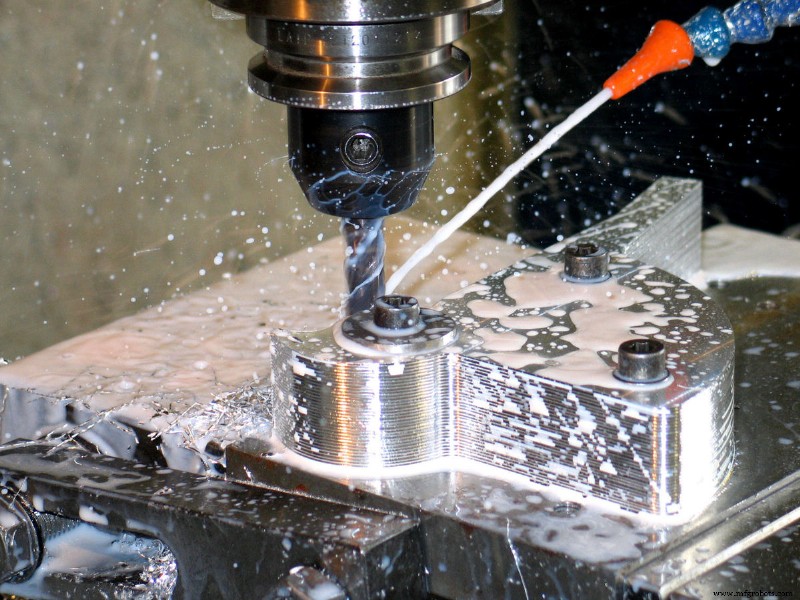

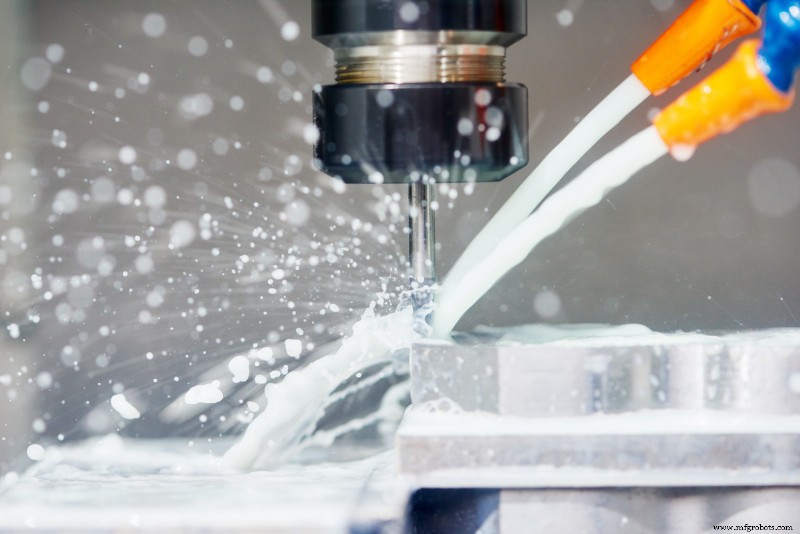

计算机数控(CNC)是对金属加工工具(钻头、镗刀、车床)的自动化控制，通过计算机创建复杂零件。
CNC机床按编程指令将毛坯(金属/塑料/木材/陶瓷)加工至精确规格，无需实体操作员。
高性能金属CNC意味着生产率提升与人工成本节约，对企业盈利影响巨大。
本文从三方面介绍金属CNC关键要素：
- 金属CNC机床结构特性
- 生产金属CNC机床的原材料
- 详细制造工艺
1. 金属CNC机床结构特性
金属CNC由床身、立柱、导轨、工作台、刀架等基础部件组成。为匹配控制系统高精度、高速度特性，主体结构设计需高精度、高刚性、高固有频率、低惯性、低摩擦、合理阻尼比。
1.1 基础部件结构特性
基础部件含床身、立柱、工作台，功能为支撑、承载、保持各部件相对位置。
理想CNC应兼具粗加工与精加工能力：既要承受粗加工大刀最大切削力，又要保证精加工高精度。
1.2 主传动系统结构特性
主传动提供宽范围刀具/工件所需切削功率，保证最宽转速范围内恒功率输出。
为实现最佳切削速度，主传动需宽范围无级变速。现代金属CNC采用高性能直流/交流无级调速主轴电机，效率优于机械分级传动链。
2. 生产金属CNC机床的原材料
机械部件须刚强以支撑高速运动部件。主轴通常最强、由大轴承支撑。
床身/工作台靠硬化钢“导轨”支撑，通常有柔性护罩防护。铸铁或米汉纳铁曾是金属加工机床首选材料。
现代机床大量采用热轧钢焊接件与锻制品(如不锈钢)，以降低成本、实现更复杂机架设计。
3. 金属CNC机床详细制造工艺
直到最近，多数加工中心仍由机床制造商按客户规格定制。实际制造流程如下：
3.1 底座焊接
- 机床底座铸造或焊接成型，经热处理消除铸造/焊接应力
- 底座装夹大型加工中心，加工导轨安装面至规格。导轨磨平、螺栓固定、销钉定位
3.2 丝杠安装
- 驱动床身/主轴移动的机构称滚珠丝杠，将驱动电机旋转运动转为线性运动，含丝杠轴与支撑轴承
- 轴旋转时轴承座沿螺旋槽移动，产生高精度线性运动，驱动工作台或主轴箱
- 丝杠螺栓固定底座，轴承座螺栓固定工作台或主轴箱
3.3 主轴安装
- 主轴加工磨削、装配驱动电机、螺栓固定于可动主轴箱。多数加工中心每轴独立丝杠与导轨
3.4 控制器
- 计算机为控制器核心，安装于机身侧面或操作台的恒温机箱内，含运行内存、计算机板卡、电源、电子线路
- 控制器前面板配视频屏，显示程序信息、位置、速度进给等监控数据
- 整机试运行验证精度。每台机床物理差异经数学修正写入操作系统
- 修正值存独立存储区，机床持续校验
- 测试合格后喷漆、准备发货
以上为金属CNC通用制造工艺，希望有帮助。欢迎留言提问。
