Guglielmo Marconi 早期无线电实验为首批实用电子管——Lee de Forest 馡奥迪翁管奠基。德福雷斯特奥迪翁获名三极管，因含三关键元件：灯丝（电子源）、栅极（控制电极）、阳极（板极）。对比下，简单二极管仅含灯丝和板极。
早期三极管用灯丝本身发射电子，但有两大缺陷。一、灯丝电阻导致长度方向压降，致电子发射不均，交流供电灯丝引入交流噪声。二、灯丝有限表面积限制最大管电流。
为克服此限，厂商采用间接加热阴极——包裹扭绞灯丝的薄金属圆筒。灯丝加热阴极，阴极发射电子而不承载加热电流。间接加热阴极经典三极管符号如下：

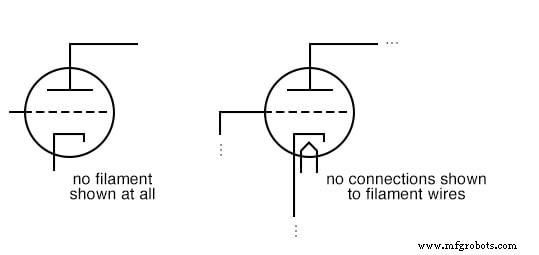

为简化，许多图省略灯丝或不显示电源连接：
基本放大器操作

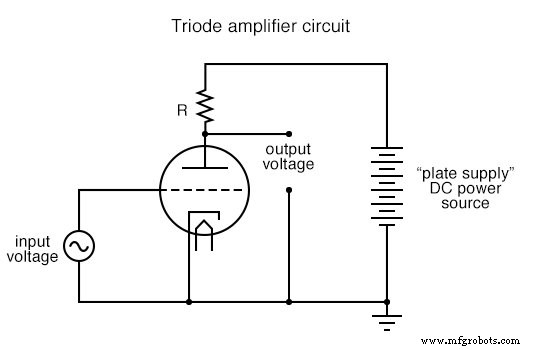

下为经典单级三极管放大器电路：
此配置中，施加于栅极-阴极间低压交流信号调制阴极到板极电子流。栅极交流电压“节流”高压直流供电，在板极-阴极输出产生对应交流电压。因栅极电压摆幅远小于板极电压，三极管作为输入信号高效放大器。
非线性与谐波失真
栅-阴极电压、板-阴极电压与板电流关系天然非线性。栅压变化时板电流不成比例变化，尤其板电压随同一电流流动同时变化时。此非线性扭曲输出波形，增加偏离原始输入形状的谐波。
杂散电容与高频挑战

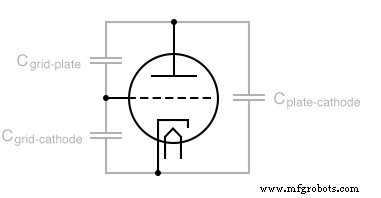

真空中任意两导电面形成微小电容。三极管中最显著为栅极-板极间电容，如下图：
电容虽小，其抗性阻抗在射频下变关键，储存能量干扰信号完整性。高频局限推动管设计进一步改进，如加屏蔽栅极形成四极管，降低栅板电容提升性能。
