PCB制造成功的7大关键要点
全球约半数设计PCB存在缺陷,无法通过制造阶段;上市产品中30%后期失效。为何如此高失败率?
源于制造过程中被忽视的微小细节,这些疏忽最终酿成巨大代价。
十亿美元级教训
五年前通用汽车因点火钥匙PCB设计缺陷酿成41亿美元损失:召回全系车型、巨额赔偿、聘请顶级律师应诉。一枚完美的百万级汽车,竟败于一枚点火钥匙!
这非孤例:三星53亿美元Note 7事件、麦当劳3300万美元健身设备召回。本文梳理PCB制造七大高发风险区。

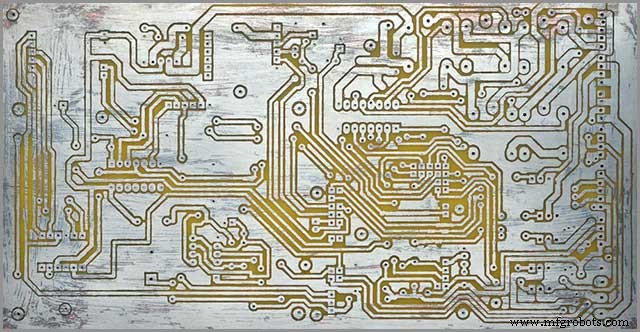

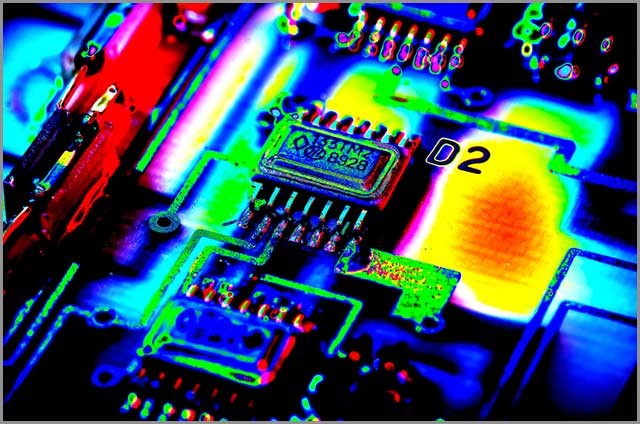

警惕"热饥饿"缺陷
热焊盘是连接焊盘与铺铜平面的微细走线,核心功能是热传导。设计初衷是让散热器高效导热。焊接高温下热焊盘同样关键。
但设计师常忽视焊盘热互联意义,造成焊盘与平面间间隙,形成不完整热连接——即"热饥饿"缺陷。
热饥饿是PCB热问题根因。热应力或焊接时降低传热效率,导致焊盘回流异常或延迟,拖慢组装或引发运行过热隐患。
缺陷可能源于设计或制造阶段。常规EDA工具难识别,需资深PCB服务商协助排查整改。
酸陷阱可规避

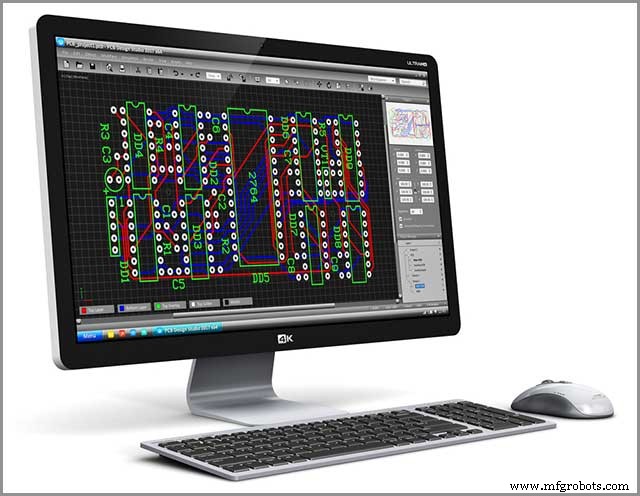

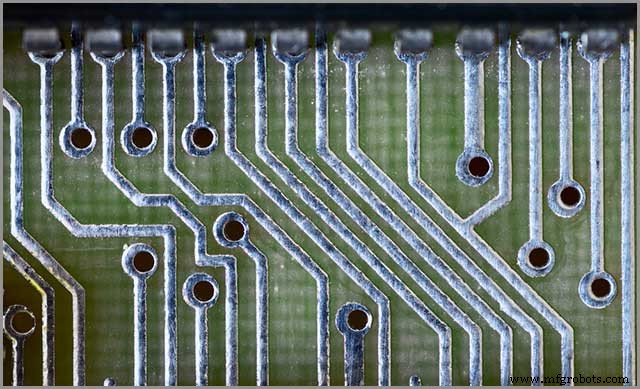

"酸陷阱"指电路设计中的锐角。蚀刻时锐角聚集过量酸液,停留时间过长腐蚀基材,导致连接薄弱或失效,医疗设备上可能致命。
酸陷阱多发于制造端,但设计师拥有规避主动权。受过训练的设计师会规避锐角,但"自动生成"工具易疏忽。双重检查设计可消除隐患,若遗漏,我们可用DFM工具量产前拦截。
银丝隐患
蚀刻产生的铜/阻焊薄楔称"银丝"。长条薄铜蚀刻剥离未溶解前进入化学槽,后意外沉积他板形成非预期连接。
过窄/过深切割也产生银丝。虽设计保留,但易脱落造成断路。银丝隐蔽难修。设计时保证最小线宽可规避。
板边铜箴距离设计
铜因高导电性、惰性成首选导体,但质软易腐蚀。制造时镀覆绝缘层防腐。修板时突出铜层若外露,引发三大风险:误短路、腐蚀失效、操作人员触电。
设计时须保证铜箔与板边安全距离("铜到边"或"板边间距")。DFM预检可识别此类缺陷。
电镀空洞风险
制作通孔过孔需贯穿全板层。钻孔后沉铜沉积薄层非导电铜,再叠加铜层导通。沉铜工艺若异常,会产生空洞/气泡,导致内部断路,隐蔽难修。
此类问题源于制造端,级联影响后续。选择装备精良、人员成熟的成熟厂商至关重要。

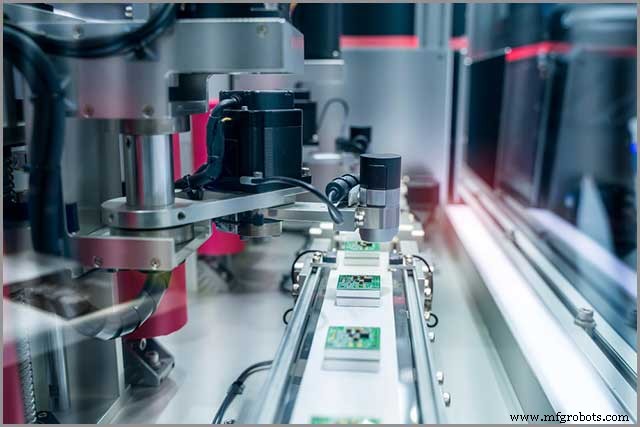

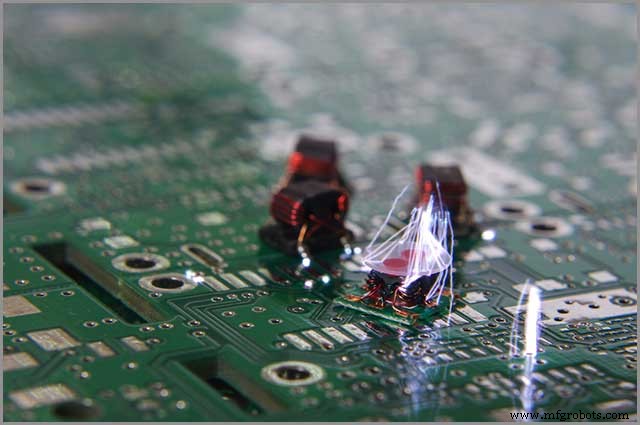

电磁兼容挑战
电磁兼容性(EMC)与电磁干扰(EMI)是可靠生产双大挑战。EMC关注电磁能产生/传播/接收,EMI关注其副作用。失控EMI导致PCB失效。
新手难辨二者,但可采用通用设计规避:减少元件90°布局、扩大地平面面积。不确定时用屏蔽线缆降EMI。
拒绝DFM等于自毁
DFM(可制造性设计)是检验电路板工艺合规性的过程。分析设计/组装潜在问题,测试PCB能否达标。除功能验证,DFM还模拟最恶劣失效模式,评估拓扑结构,识别常规CAD软件漏检的缺陷,对比海量历史数据库。DFM是量产前最后一道关卡。
特别提示
频繁更换厂商会导致原型与量产不一致。厂商会按标准修改设计,更换厂商则改动失效。建议锁定单一可信PCB制造商。
总结
临近量产?我们助您零缺陷交付。专业团队随时响应疑难。作为正规厂商,我们投入前沿DFM检测技术保障品质。欢迎随时联系合作。
