音频延迟电路设计指南：桶队列器件(BBD)实现回声混响效果
音频延迟电路通过将信号延时后叠加回原信号，创造回声、混响等空间感效果，广泛用于卡拉OK、吉他效果器、舞台扩声、广播处理。核心器件**桶队列器件（BBD，Bucket Brigade Device）**以极低成本实现模拟信号延时，避免了昂贵的ADC/DAC链路。本文详解BBD工作原理、全通滤波器相位补偿、电路构建关键点（电阻选值、器件选型、电源设计、静电防护），助你打造高性价比模拟延迟效果器。
1. 音频延迟电路功能与应用场景
音频延迟线将模拟信号采样存储于电容阵列，经时钟驱动逐级传递，最终重组为延迟信号。经数模转换（BBD本身即模拟采样保持）输出延迟音频，与原信号混合产生：
- 回声：单次或多次离散重复，延时>50ms。
- 混响：高密度反射叠加，模拟空间声场，延时<50ms多抽头反馈。
- 合唱/法兰/移相：调制延时时间产生频率扫掠效果。
房间声学缺陷（玻璃幕墙过度反射/过度吸声导致干涩）可通过电子延迟器补偿，无需改动装修。

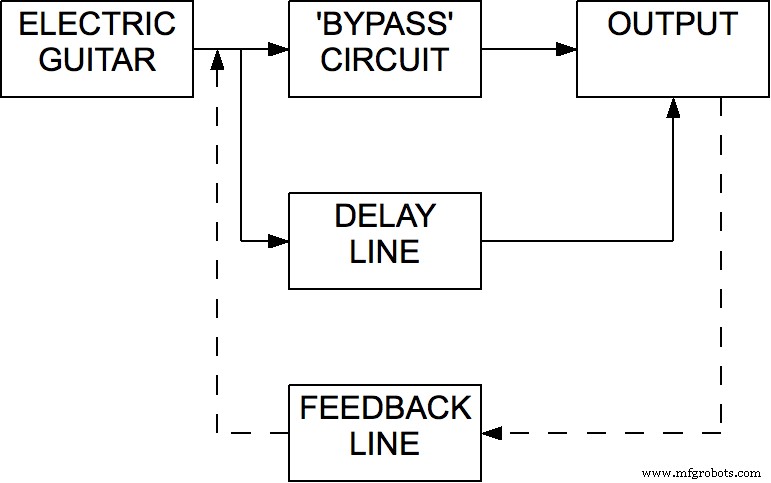

（音频延迟电路框图）
早期数字延迟器需高速ADC/DAC+大容量RAM，成本高昂。**BBD技术（1970s松下/Reticon发明）将成本降低两个数量级**，推动模拟延迟效果器普及。
2. 核心工作原理深度解析

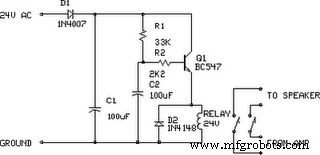

音频功放输出继电器延迟电路图
桶队列器件（BBD）内部机理
BBD芯片内集成**数百至数千级MOS电容+开关管**，模拟移位寄存器：
- 每级一个MOS电容存储电荷包（代表瞬时信号幅度）。
- 两相互补时钟（φ1、φ2）交替驱动：φ1高时奇数级电荷传递至偶数级；φ2高时偶数级传递至下一奇数级。
- 信号以**离散时间步进**方式从输入端传播至输出端，**延时 = 级数 × 时钟周期**。
- 典型器件：MN3005 (4096级)、MN3207 (1024级)、V3205D、SAD1024等。

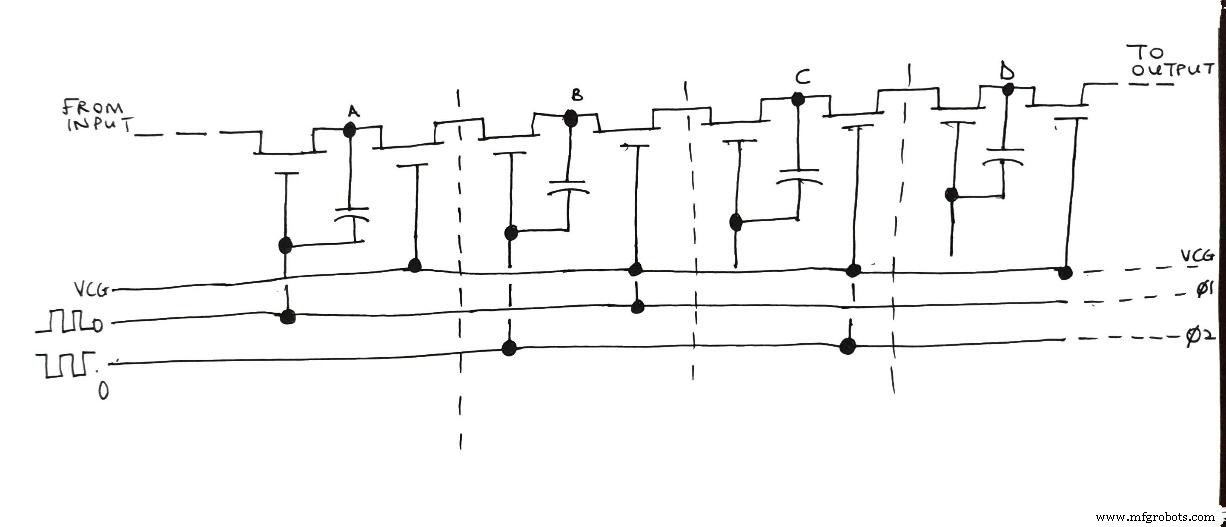

桶队列器件内部结构示意
关键参数：最大时钟频率f_clk_max决定最小延时；级数N决定最大延时。
例：f_clk=100kHz，N=256级 → 最大延时 = 256/100k = **2.56ms**（短延时适合合唱/法兰；长延时需更多级数或更低时钟，但低时钟降低采样率限制音频带宽）。
全通滤波器在延迟电路中的作用

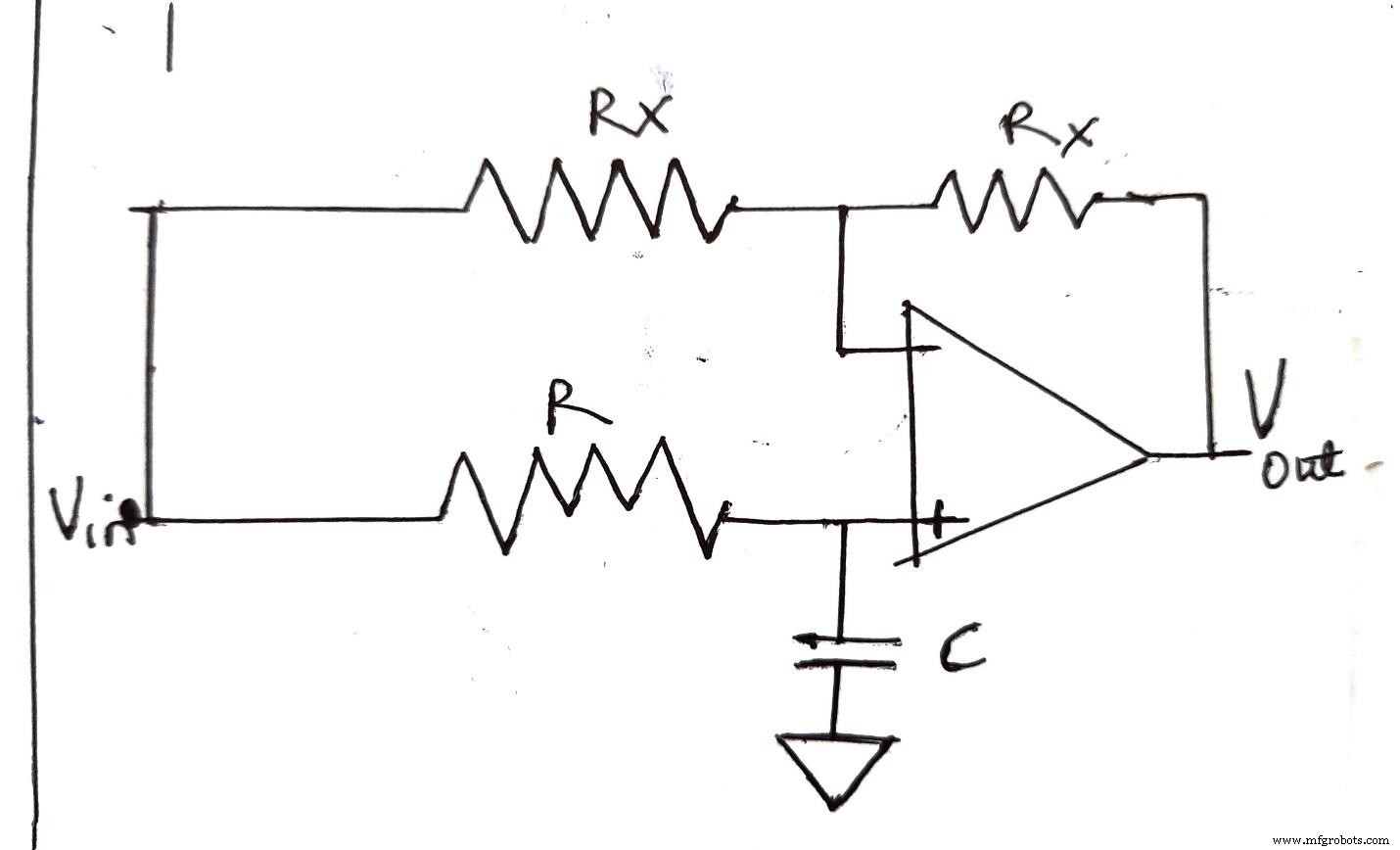

全通滤波器幅频/相频特性
- 全通滤波器**幅度响应恒为1**，仅引入**频率相关的相位延迟**（群延迟）。
- 用途：
① 补偿BBD采样保持固有的**sin(x)/x频响衰减**（高频衰减）。
② 修正传输线/扬声器相位非线性，改善瞬态响应。
③ 立体声合成：单声道信号经全通滤波器产生通道间相位差，构造伪立体声。
④ 通信线路相位均衡（延迟均衡器）。
3. 音频延迟电路构建关键要素

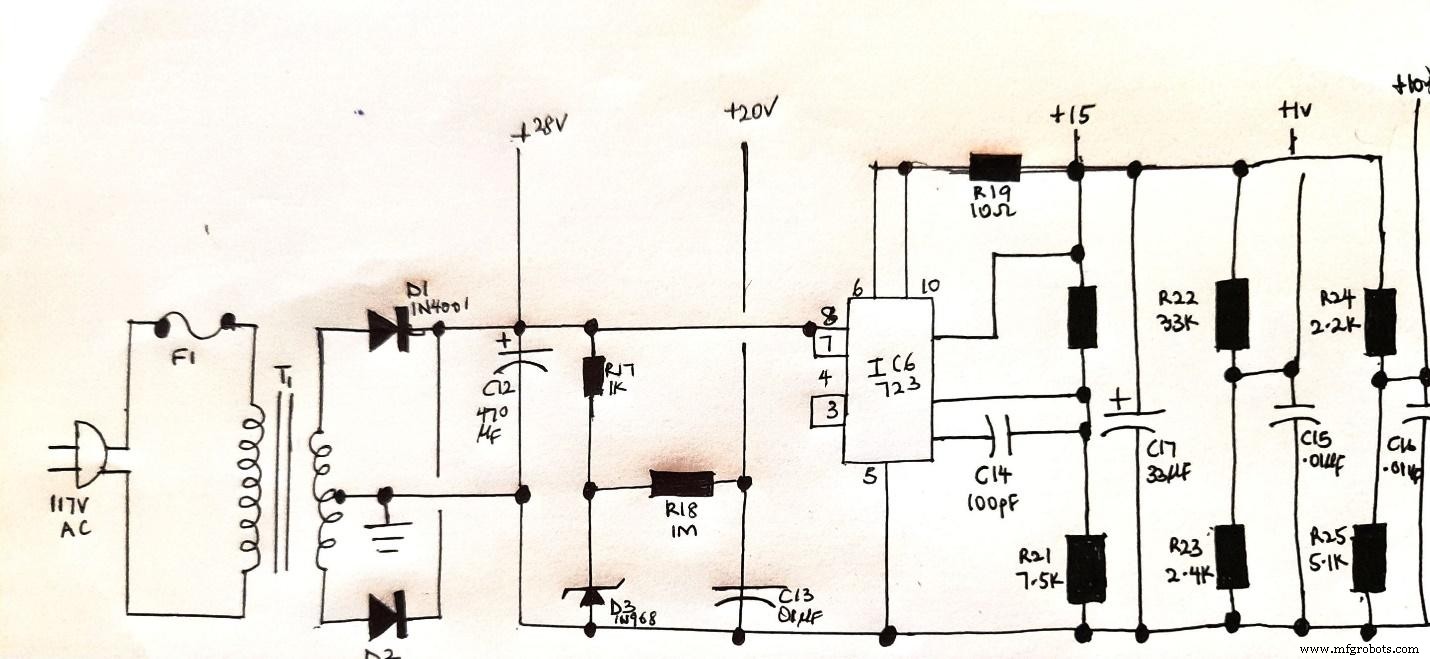

音频延迟电路电源系统设计
关键设计要点
- 电阻精准选值：偏置电阻决定BBD工作点、动态范围、失真度；时钟驱动电阻影响上升沿/下降沿对称性，防止时钟馈通噪声。建议用1%精度金属膜电阻。
- 器件选型与匹配：
• BBD型号按最大延时/带宽选型（MN3005长延时、MN3207短延时）。
• 输入/输出缓冲运放：低噪声、高压摆率（NE5532、OPA2134、TL072）。
• 低通滤波器（抗混叠/平滑）：截止频率 ≤ f_clk/2，典型4-6阶Bessel/Butterworth保持线性相位。 - 电源系统设计：
• BBD需双电源（±15V典型）或单电源+虚地。
• 时钟驱动电压幅度需匹配BBD规格书（如±10V或0-15V）。
• 运放供电±15V，数字时钟电路5V/3.3V，**多电源共地单点接地**，防止数字噪声耦合入模拟地。 - 静电防护（ESD）：BBD、MOS运放极敏感，**必须**防静电手环操作、离子风枪除电、优先用IC座避免直焊、PCB预留TVS二极管保护输入/输出接口。
- PCB布局规范：模拟/数字分区，时钟走线最短、包地、远离敏感模拟信号线；电源去耦电容贴近芯片引脚（0.1μF//10μF）。
4. 经典电路拓扑：BBD延迟+反馈混响
输入 → 前置放大/缓冲 → 低通滤波(抗混叠) → BBD延迟线 → 低通滤波(平滑) → 全通滤波器(相位修正) → 混合器(原信号+延迟信号) → 输出
↑___________反馈电阻/电位器(控制混响时长)___________↓
时钟发生器：VCO（压控振荡器）如CD4046、NE555、或MCU产生PWM→电平转换→两相互补时钟驱动BBD。调制时钟频率可实现合唱/法兰效果。
5. 常见问题排查
| 现象 | 可能原因 | 对策 |
|---|---|---|
| 输出无声/极弱 | 时钟未振荡、BBD供电异常、信号线断路 | 示波器检查时钟波形/电源电压、信号链路分段测量 |
| 高频啸叫/尖啸 | 反馈过大、低通滤波器失效、时钟馈通 | 减小反馈、检查滤波器元件、时钟走线加屏蔽地 |
| 音质暗淡/高频缺失 | 采样率过低、低通截止频率设定过低、BBD老化 | 提高时钟频率、调整滤波器参数、更换BBD |
| 底噪大/交流声 | 电源纹波、地环路、屏蔽不良 | 优化电源滤波、单点接地、金属外壳屏蔽 |
| 延迟时间不稳定 | 时钟频率漂移（温度/电源）、VCO控制电压噪声 | 晶振锁相环(PLL)产生时钟、稳压基准供VCO |
6. 结语
BBD模拟延迟电路以**低成本、暖润音色、零延迟伪影**延续经典地位，虽受限于最大延时(~300ms级)与带宽，在吉他效果器、模拟混响器、复古音频处理中不可替代。现代设计常混合方案：短延时/调制效果用BBD，长延迟/多抽头混响用DSP。掌握BBD原理与布局精髓，是模拟音频工程师的必修课。技术交流欢迎联系我们！
