铁氧体磁芯变压器全攻略：材料特性、拓扑设计、计算实例与选型对比

高频开关电源、逆变器、充电器中，铁氧体磁芯变压器凭借高导磁率、低损耗、无需叠片成为主流选择。本文系统梳理MnZn/NiZn/砂粉/纳米晶等材料特性、EE/ETD/EFD/EI等主流磁芯几何形状、核心优势、七大应用场景，并给出**中心抽头推挽拓扑完整计算实例**及通用设计流程，最后对比铁氧体与硅钢片变压器差异，为工程师提供从选材到量产的全流程指引。

1. 什么是铁氧体磁芯变压器？

铁氧体为锰锌(MnZn)、镍锌(NiZn)等铁氧化物烧结陶瓷，**高电阻率（>1Ω·m）抑制涡流**、**高导磁率（μi 1000-15000）**、**低矫顽力**归类为软磁材料。磁芯几何形状多样：环形、筒形、E型、RM型、PQ型、EP型、EFD型等，适配不同功率密度与安装空间需求。

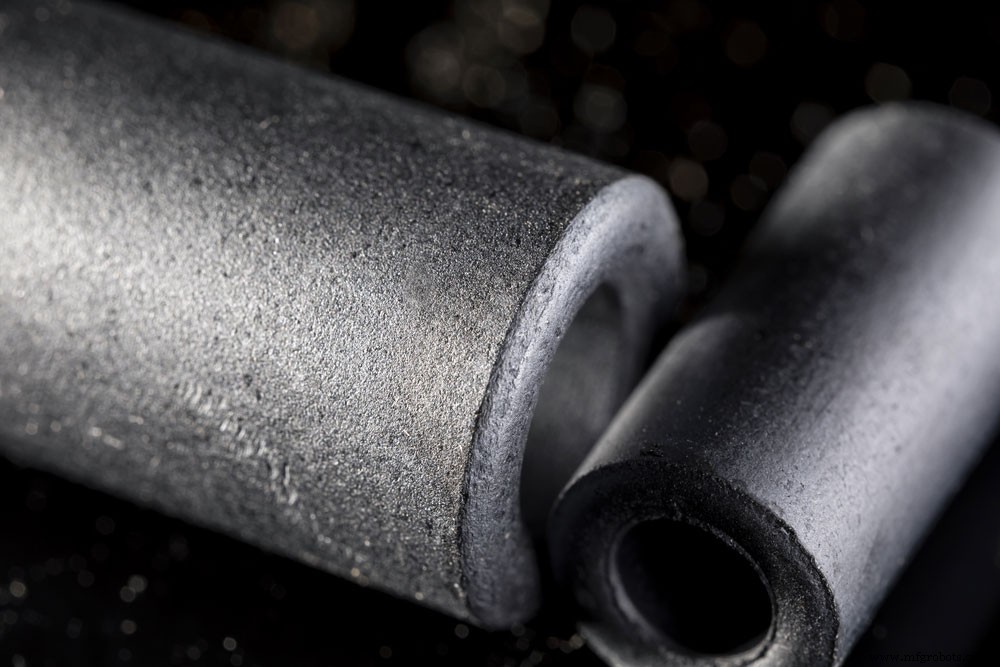

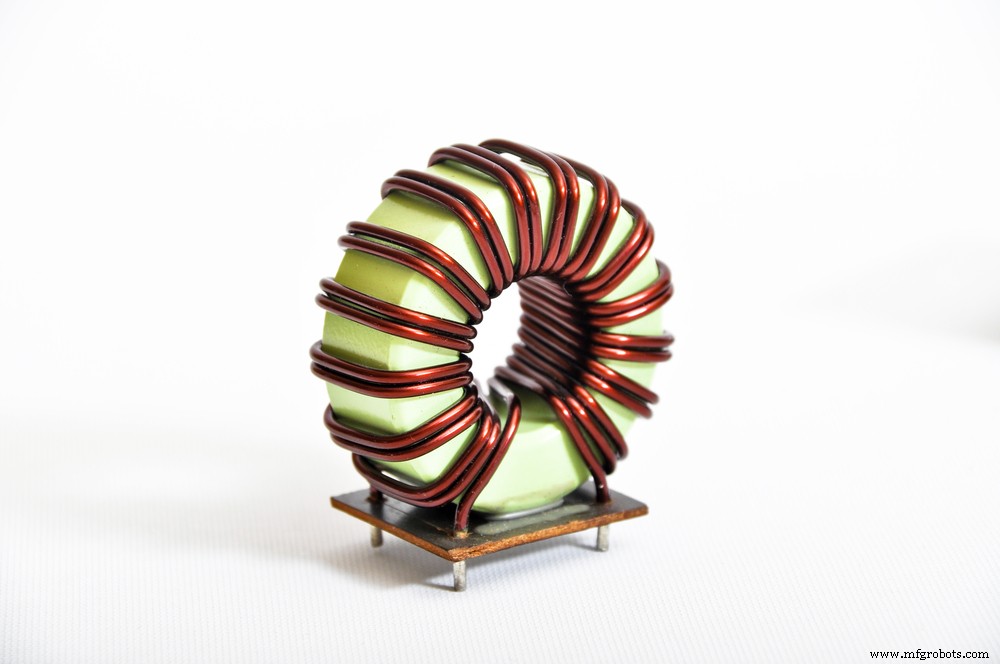

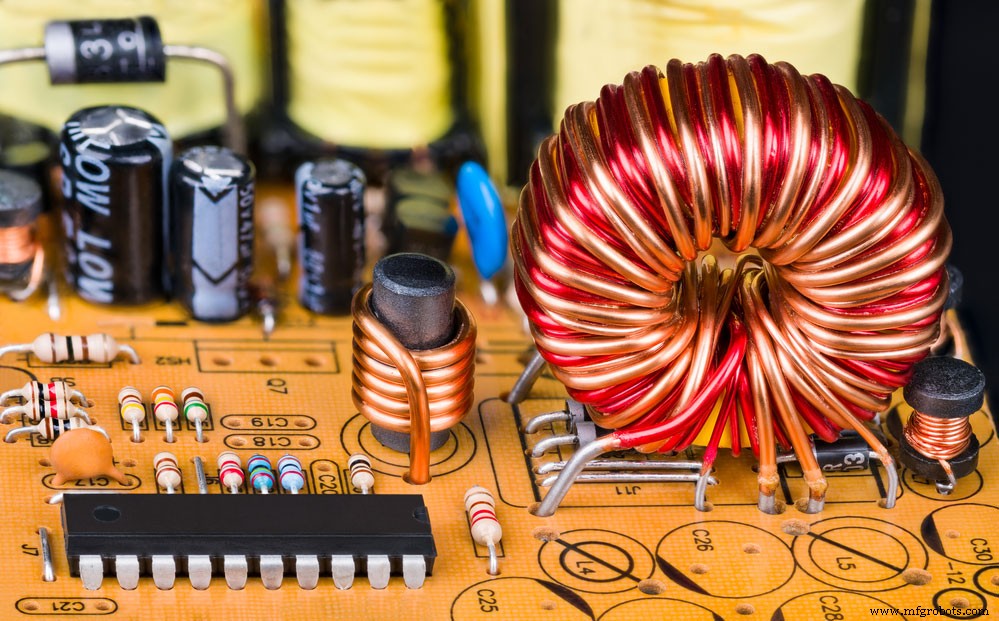

（环形/筒形磁芯电感实物）

对比硅钢片变压器：铁氧体**无需绝缘叠片**（本身高阻）、**高频损耗极低**（>20kHz优势显著）、**体积小重量轻**，但饱和磁通密度较低（~0.4-0.5T vs 硅钢1.8-2.0T），大功率低频场合不适用。

2. 主流铁氧体材料分类与特性对比

锰锌铁氧体

• 高导磁率（μi 1500-15000）、高饱和磁通（~0.5T @ 100°C）。
• 最佳工作频率 **< 5MHz**（功率应用典型 20kHz-500kHz）。
• 阻抗特性适合 **< 70MHz** 电感应用。
• 主流牌号：PC44/PC95(TDK)、N87/N97(EPCOS)、2D/2K(Mag-Inc)等。

镍锌铁氧体

• 高电阻率（>10⁴ Ω·m）、**高频损耗极低**，工作频率 **2MHz - 数百MHz**。
• 阻抗覆盖 **> 70MHz** 电感/共模扼流应用。
• 居里温度低（< 500°C），对温度敏感，热稳定性较差。
• 常用于EMI滤波珠、高频变压器、RF电感。

砂粉芯

• 分布气隙、软饱和特性，适合**大直流偏置电感**、功率因数校正(PFC)电感、输出电感。
• 仅限铁氧体磁路配合使用，非独立变压器磁芯。

非晶/纳米晶带材

• 超高导磁率（>50,000）、极低损耗，用于**UPS、焊机、大功率逆变器**的工频/中频变压器、共模电感。
• 带材绕制工艺特殊，成本较高。

主流磁芯几何形状选型指南

（铁氧体磁珠电感）

3. 铁氧体变压器核心优势

1. 高导磁率 → 少匝数得高电感 → 适合高频变压器小型化。
2. 低电导率 → 涡流损耗可忽略 → 高频效率高。
3. 高矫顽力（软磁） → 磁滞回线窄 → 磁滞损耗低、磁化电流小。
4. 综合指标：低磁滞因子、高Q值、低信号失真、低直流灵敏度。

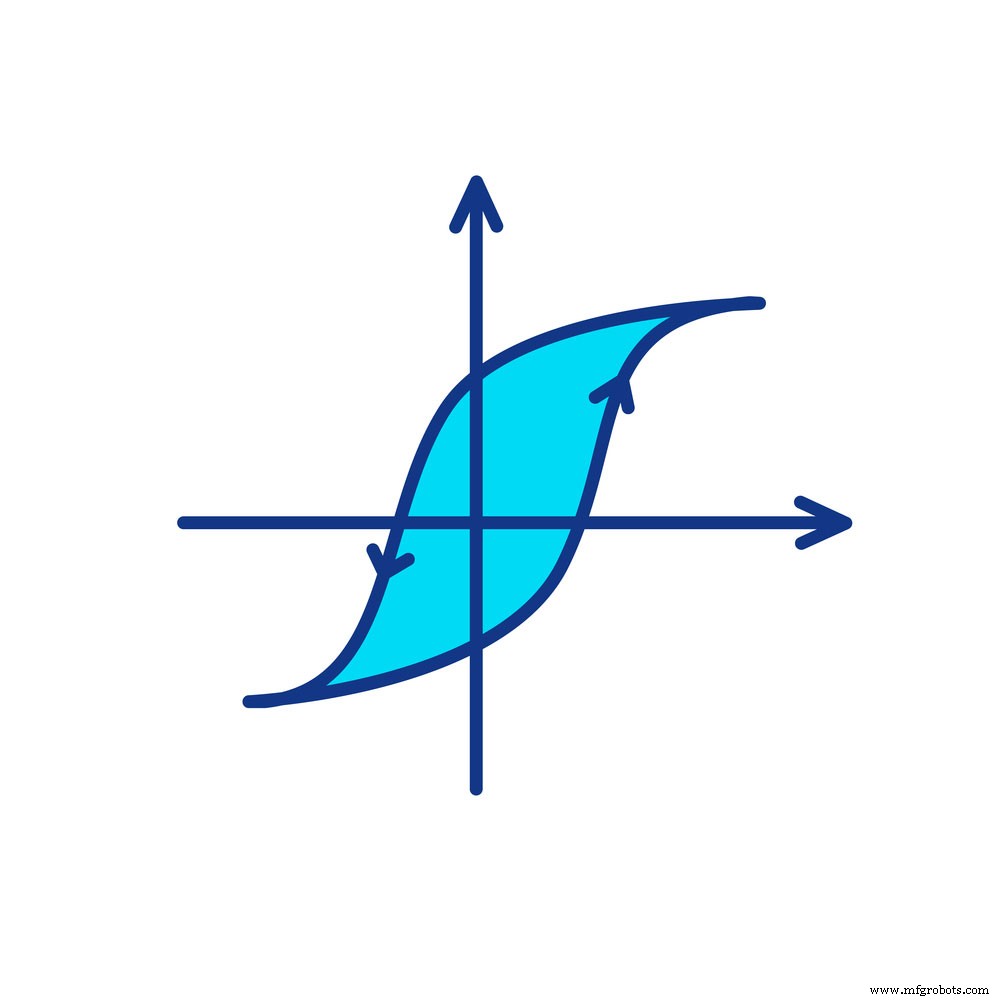

（磁滞回线示意）

4. 七大核心应用场景

• DC-DC变换器：Buck/Boost/Flyback/Forward/半桥/全桥/推挽/谐振拓扑主变压器/电感。
• 手机/笔记本充电器：高频飞行反激/主动钳位前向变压器，实现5V-20V多电压快充。
• 功率电子电路：纯正弦波逆变器、开关电源(SMPS)、电机驱动、光伏逆变器高频隔离变压器。
• 家电EMI滤波：冰箱/空调/洗衣机/电视输入端共模/差模电感，抑制传导骚扰。
• 无刷直流逆变器：BLDC/PMSM驱动器栅极驱动变压器、电流采样互感器。
• 光伏/储能系统：MPPT升压变压器、双向逆变器高频隔离变压器。
• 新能源汽车：OBC车载充电机、DC-DC降压模块、驱动电机解析器变压器。
• LED驱动照明：恒流驱动电源隔离变压器、PFC电感、调光信号隔离。

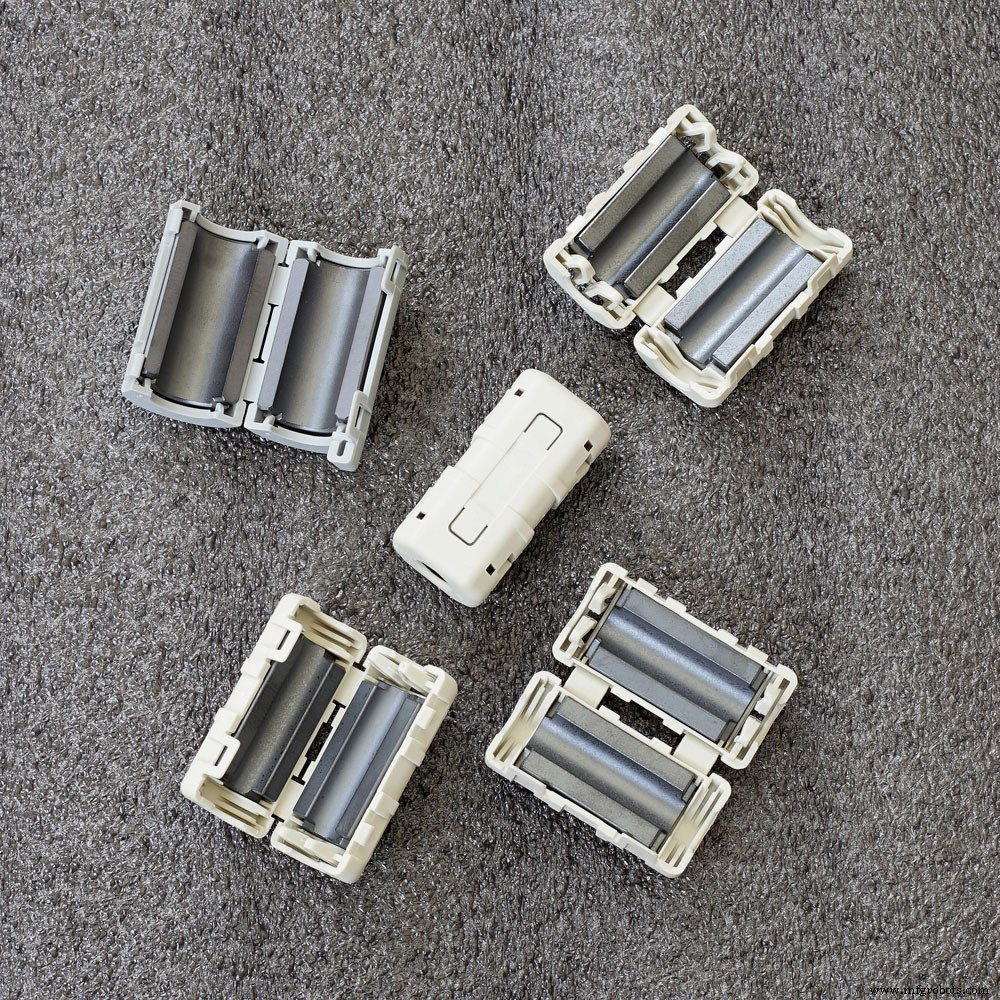

（铁氧体元件用于EMI噪声抑制）

5. 铁氧体变压器设计计算实例（中心抽头推挽拓扑）

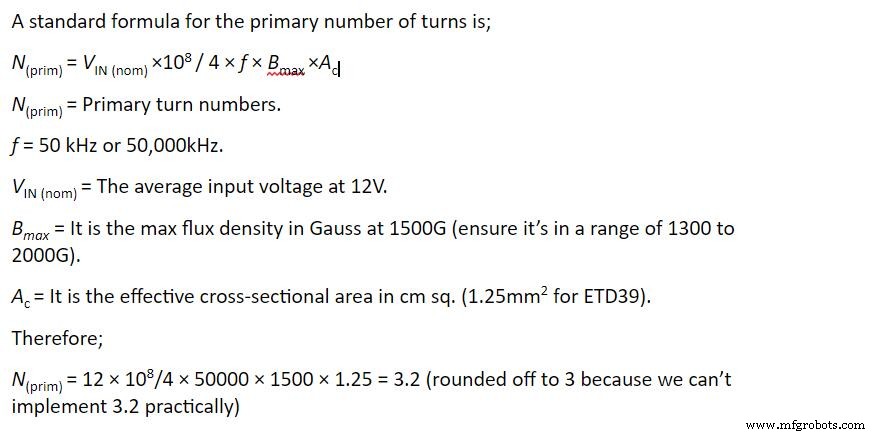

设计规格：Vin=10.5-13V（电池）、Vout=310V峰值（±20V裕度→330V）、f_sw=50kHz、ΔB=0.2T、Ae=1.2cm²（选ETD29/PC44）、Np_max = Vin_min × D_max / (f_sw × ΔB × Ae) ≈ 3匝（取整）。

计算步骤：

1. 初级匝数 Np：按最小输入电压、最大占空比（如0.45）、允许磁通摆幅反推，**Np = 3匝（中心抽头，每侧1.5匝→实际取整2+2或3+3，此处简化为总匝3）**。
2. 次级匝数 Ns：Vsec_peak = 330V，PWM最大占空比98% → 反射初级电压 Vpri_ref = 330V / 0.98 ≈ 337V。实际最低输入10.5V × 0.98 = 10.29V。
   **匝数比 n = Vsec / Vpri = 330 / 10.29 ≈ 32.1**
   **Ns = Np × n = 3 × 32.1 ≈ 96匝**（取整96）。

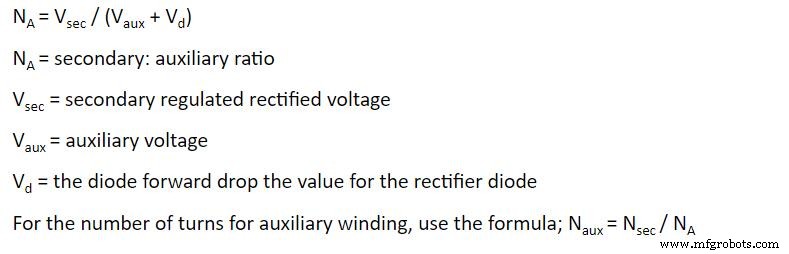

3. 辅助绕组匝数 Naux：为控制IC供电（如15V），Naux = Np × (Vaux + Vf) / (Vin_min × D_max)，按公式计算取整。

6. 多拓扑铁氧体变压器通用设计流程

（铁氧体磁芯材料微观结构）

信号类 vs 功率类分野：

• 信号类：MHz级频率、微型磁芯（如EP5、EFD10）、关注插损、相位、共模抑制比。
• 功率类：kHz-200kHz、中大型磁芯（ETD34-EQ50+）、关注饱和、热设计、漏感、效率。

标准化设计9步法

1. 明确规格书：输入/输出电压电流、拓扑、频率、效率目标、环境温度、安装尺寸、安规隔离电压。
2. 环境与机械约束：工作温度、安装方式（插件/贴片/底板散热）、爬电距离、漏电流限制。
3. 磁芯与骨架选型：按面积积法(Aₚ法)或功率密度法预选磁芯型号，确认骨架引脚排布、卡扣结构。
4. 核心参数计算：初/次级匝数、气隙长度（正激/推挽需气隙）、线径（电流密度4-6A/mm²）、层数、绝缘层数。
5. 初级电流与线径：I_pri = (P_out + P_loss) / V_in_min，查线径表选漆包线/多股绞线（利兹线高频降趋肤效应）。
6. 次级绕组排布：按机械图纸排线，确保窗口填充系数<0.4，层间绝缘（三层绝缘线/胶带）满足安规。
7. 样机测试验证：空载/满载电压、纹波、效率、温升、漏感、匝间耐压、啸叫噪音。
8. 热设计收敛：绕组铜损 + 磁芯损耗 → 热阻网络 → 热点温升 < 允许值（如Class B 80K margin），迭代调整线径/磁芯/散热。

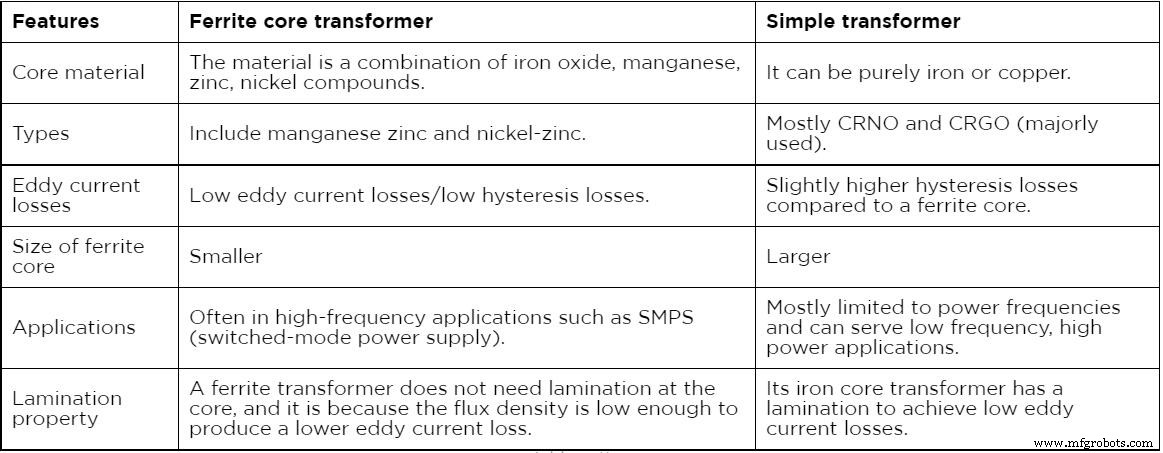

7. 铁氧体变压器 vs 硅钢片变压器 核心差异对比

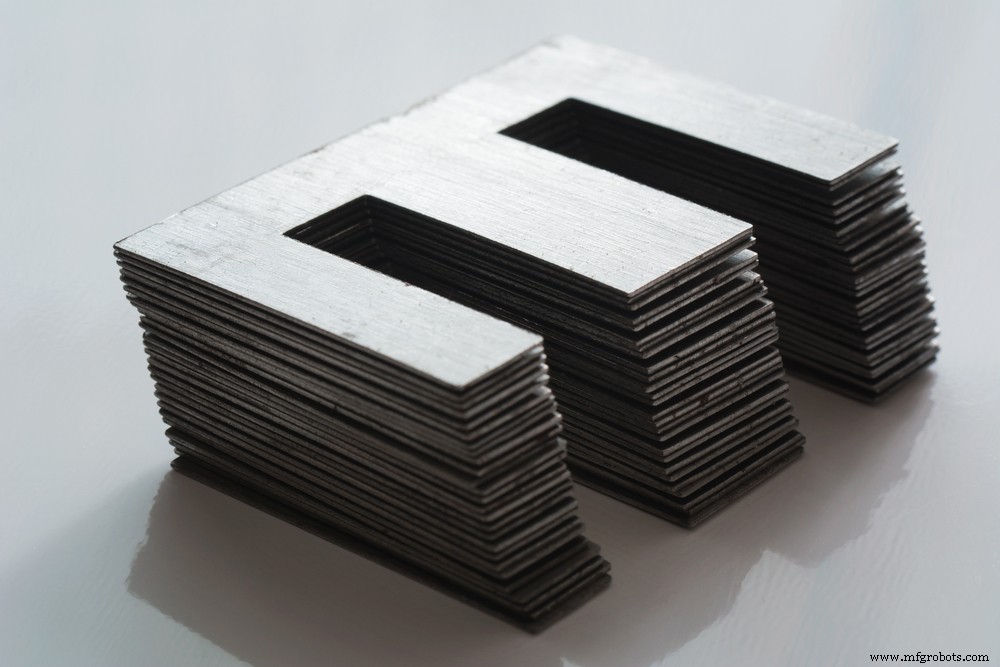

（传统铜线绕制硅钢变压器）

8. 结语

铁氧体磁芯变压器凭借**高频高效、小型化、易自动化**三大核心优势，已成为开关电源、新能源、电力电子、消费电子领域的绝对主力。设计关键在于**磁芯选型准、损耗算得清、热设计稳、工艺可量产**。我们提供从磁芯选型、仿真验证、样机打样到批量品质管控的全链路技术支持，欢迎垂询！
