Autodesk Fusion for Manufacturing 四轴加工：解锁精度与利润
探索 Autodesk Fusion for Manufacturing 中四轴加工如何提供卓越精度、减少刀具偏转、最小化装夹、提升效率。
以 Autodesk Fusion 提升设计与制造流程
什么是四轴加工？
四轴加工在标准 X、Y、Z 三轴基础上增加旋转轴——通常绕 X 轴的 A 轴或绕 Z 轴的 C 轴。这让切削刀具能从多角度接触工件，而工件自身旋转，消除人工重新夹紧，单次装夹即可生产复杂几何。
四轴加工优势
- 更短刀具：额外旋转轴允许使用更短、更刚性切削刀具，支持更高进给和转速，可削减 20-40% 循环时间
- 减少刀具偏转：短刀具负载下更刚性，提升尺寸精度和表面光洁度，减少昂贵后续抛光
- 更少装夹和人为误差：四轴加工可减少 50% 以上装夹，缩短装夹时间、提高吞吐、减少操作失误
- 更高零件质量和更低成本：减少重新定位降低错位风险，减少昂贵返工或手工精加工
- 增加盈利能力：承接更复杂、高价值零件获得竞争优势，开辟新收入来源
三轴 vs 四轴 vs 五轴加工对比
| 特征 | 三轴 | 四轴 (含 3+1) | 五轴 |
|---|---|---|---|
| 运动轴数 | X, Y, Z | X, Y, Z + 1 旋转 | X, Y, Z + 2 旋转 |
| 装夹要求 | 复杂件需多次装夹 | 减少装夹 | 最少装夹 |
| 零件复杂度 | 简单至中等 | 中等至复杂 | 高度复杂 |
| 典型用例 | 平面、型腔、钻孔 | 圆柱件、涡轮叶片、叶轮 | 航天部件、医疗植入体、模具 |
| 相对成本 | 较低 | 中等 | 较高 |
Fusion for Manufacturing 四轴加工能力
- 3+1 加工：最简四轴形式，旋转轴分度工件，用标准三轴策略生成刀路。每特征加工后工件旋转至下一位置

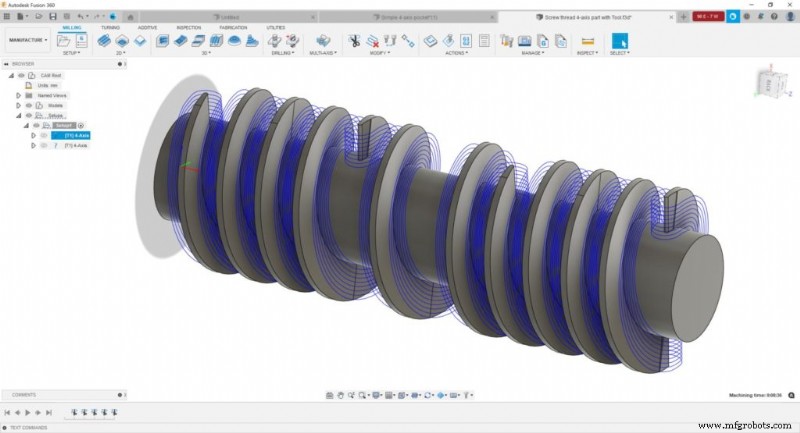

- 同时四轴加工：四轴同步运动，高效切削三轴或 3+1 无法实现的自由曲面和圆柱形状
- 自动去毛刺：Fusion 可自动去除 3/4/5 轴零件锐边，精简工作流、节省时间、增强安全
- 碰撞检查：全机床仿真和避让碰撞检测潜在冲突，自动调整刀路实现安全高效加工
利用这些特性，Fusion for Manufacturing 四轴加工提供改进刀具装夹、减少偏转、减少装夹、更高零件质量、更低成本和更强竞争优势。
Fusion 与 Fusion for Manufacturing 能力对比
注：Fusion 和 Fusion for Manufacturing 共享核心 CAD、CAM、CAE、PCB 和数据管理工具。Fusion for Manufacturing 增加先进制造能力。
| 能力 | Fusion | Fusion for Manufacturing |
|---|---|---|
| 钻孔 孔钻削 (3轴) | 是 | 是 (自动孔识别和钻削) |
| 铣削 2D/2.5轴铣削 | 是 | 是 |
| 3轴铣削 | 是 | 是 |
| 3+1 & 3+2 定位铣削 | 是 | 是 |
| 机床仿真 | 是 | 是 |
| 自动整体零件策略 (3轴+多轴) | 否 | 是 |
| 4/5轴同时铣削 | 否 | 是 |
| 多轴避让碰撞 | 否 | 是 |
| 车削 2轴车削 | 是 | 是 |
| 车铣复合 | 是 | 是 |
| 刀路修改 (修剪、删除走刀等) | 否 | 是 |
| 检测与零件对齐 工作坐标系探测 | 是 | 是 |
| 手动检测 | 是 | 是 |
| 几何探测 | 否 | 是 |
| 表面检测 | 否 | 是 |
| 零件对齐 | 否 | 是 |
| 后处理 (生成 NC 代码) | 是 | 是 |
| 板材排样 基础单板排样 | 是 | 是 |
| 关联排样更新 | 是 | 是 |
| 高级排样 (多板、自动检测) | 否 | 是 |
| 高级零件与材料控制 | 否 | 是 |
| 工艺材料库 | 否 | 是 |
| 自定义排样报告 | 否 | 是 |
| 零件标签 | 否 | 是 |
| 板材制造 刀路生成 (激光、等离子、路由、水切) | 是 | 是 |
| 工作流自动化 | 否 | 是 |
| 自动余料切割 | 否 | 是 |
| 带图层映射的 DXF 导出 | 否 | 是 |
| 增材制造 2D/3D 零件排样与排布 | 是 | 是 |
| FDM 和粘结剂喷射 | 是 | 是 |
| 3MF 文件导出 | 是 | 是 |
| 金属粉末床熔融 (MPBF) | 否 | 是 |
| 定向能量沉积 (DED, 多轴) | 否 | 是 |
| MPBF 工艺仿真 | 否 | 是 |
常见问题解答
- 四轴加工用于什么？ 四轴加工擅长生产圆柱特征、倾斜表面、复杂几何零件——常见于航空航天、汽车、医疗器械、能源领域
- 何时用四轴而非三轴？ 当零件在三轴机床需多次装夹、含多面特征、或包含受益于旋转运动的缠绕几何时选四轴
- 四轴加工需要 Fusion 加工扩展吗？ 无 Fusion 订阅则订阅 Fusion for Manufacturing；已有 Fusion 则添加 Fusion Manufacturing 扩展解锁 4/5 轴能力
- 哪些行业最受益于四轴加工？ 航空航天、汽车、医疗器械制造、能源、模具制造因需复杂形状、严格公差、高价值零件获益最大
核心要点
- 四轴加工在标准三轴 CNC 基础增旋转轴，让复杂件少装夹即可加工
- 更短刀具和减少偏转改善表面光洁度质量和尺寸精度
- 更少装夹转化为更短循环时间、更低人工成本、最小化人为误差
- 同时四轴加工允许生产三轴无法实现的自由曲面和圆柱形状
- Fusion for Manufacturing 和 Fusion Manufacturing 扩展提供完整四轴能力，含避让碰撞和自动刀路优化
