听诊器:历史演变、设计原理与现代制造工艺
背景
听诊器是放大内部身体声音——尤心肺音——辅助临床诊断的医疗器械。现代听诊器为双耳式,两根柔性橡胶管连接中央阀门至耳塞。胸件前端可为钟形低频接收器或平膜高频接收器。临床用其检测心杂音、心律失常、喘鸣爆裂音等异常肺音。
发明归功于雷内·泰奥菲尔·亚辛特·拉奈克,1819年用木制圆筒——后称"听诊棒"——替代目测放大患者心跳。拉奈克观察到声音经木材高效传播,应用此原理制造约15厘米长中空木管,喇叭状。听诊棒让医生首次听到微弱心音。
早期听诊器为单耳木制(雪松或松木)。长15-22.5厘米,无耳塞。虽欧洲部分地区仍用,但设计快被双耳式取代。1829年首款商用听诊器用红木胸件与双铅管,提供更大柔韧与舒适。
1840-1850年代现胶管与铝胸件原型。马克-赫克托·兰杜齐1841年引入胶管原型,亚瑟·莱德1851年改良。乔治·卡曼1852年设计用象牙/乌木耳件,被誉为时代金标准。1859年斯科特·艾利森差动听诊器引入双胸件,实现声源三角定位。
电子听诊器1890年代现身,阿尔伯特·艾布拉姆斯1902年造出功能机型,放大心音区分肌肉与瓣膜活动。
20世纪初以来基本双耳形态稳定,但材料进化。塑料进步(聚氯乙烯、贝克莱特)与制造改进提升气密性与柔韧性,实现量产普及。现代听诊器典型由分厂制造的金属塑料组件装配而成。
原材料

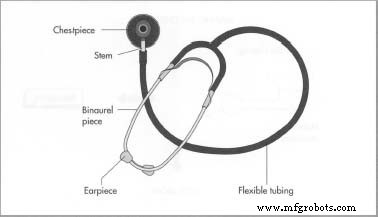

双耳听诊器含耳塞、双耳件、柔性管、杆、胸件。耳塞装钢弹簧固定,材质德林或硅橡胶。双耳件、杆、胸件由铝、镀铬黄铜或不锈钢锻造。柔性管为聚氯乙烯或乳胶。双膜听诊器含钢球阀切换平膜与凹膜。防寒圈以硅胶或PVC环绕膜缘增吸附与患者舒适。
制造工艺
制造为多厂区作业:金属件与塑料件分厂生产,专用厂组装。大单可含定制色或医院品牌。

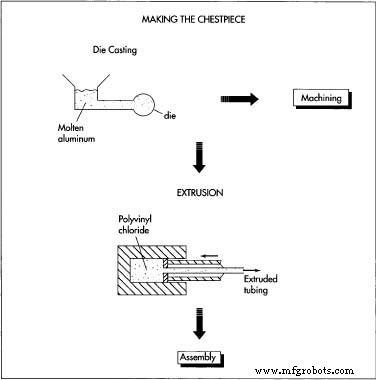

金属胸件制造
- 铝压铸机加工成最终形状。不锈钢棒车床加工;黄铜机加工电镀。双耳件顶部螺纹接耳塞,底部倒刺接管。弹簧装配密封。
管路成型
- 高端听诊器用"浸胶"乳胶管,反复浸渍达目标厚度。低成本款模压或挤出。管路加热温水后紧裹倒刺或模压包覆双耳件连接。
组装
- 听诊器手工组装。膜密封胸件,防寒圈装膜缘,耳塞拧紧。
包装
- 经济款密封袋装。中档盒装。高端听诊器装坚固盒配模切隔层,常20-50支箱发医疗分销商或直供医院。
质量控制
漏气降声10-15分贝并引入环境噪音。优质仪器满足~2.5×10⁴毫米公差确保气密性。厂商每台加压气密测试与拉力测试。各阶段目检与声学可靠性检查。
医护人员接受广泛听诊训练,辨别正常异常心肺音。正确维护——定期查漏、酒精擦拭、必要时灭菌——保诊断准确性。
更多详情见参考图示:
制造工艺
