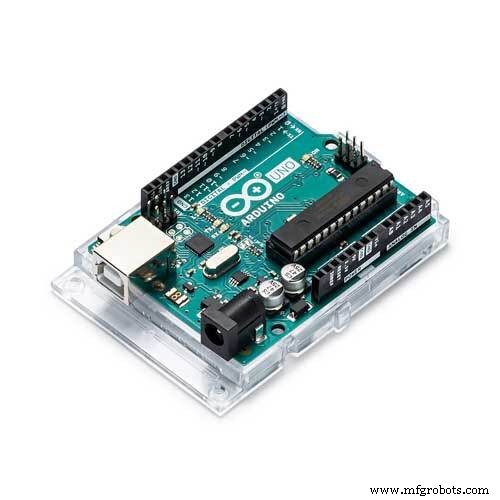

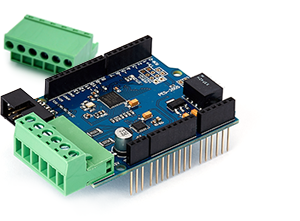

Arduino - 使用步进电机控制器通过 Web 绘图

关于这个项目

演示

如果您是 Arduino 的新手，您可以开始使用：

• 适用于新手的 Arduino 教程。
• 关于 Arduino 的电机

工作原理

当手指触摸网页中的绘图区域时，触摸点的 XY 坐标被发送到 Arduino。缩放坐标后，Arduino 将移动两个步进电机以将笔定位到该坐标。在移动期间，Arduino不断地将笔的轨迹发送到web app，web app在画布上绘制轨迹。

源代码

源代码包括两部分：Arduino代码和Web用户界面代码。

Arduino 代码

这是 arduino 代码，它在无限循环中运行：

• 从网页接收命令并根据命令执行任务。
• CMD_MOVE：通过控制两个步进电机将笔移动到一个位置
• CMD_PEN_UP：通过改变伺服电机的角度来抬笔
• CMD_PEN_DOWN：通过改变伺服电机的角度来降低笔
• 连续读取笔的当前位置并发送到网页

网络用户界面

代码见代码部分

• 提供用户界面
• 处理用户事件并向Arduino发送带有坐标的命令
• 从Arduino接收轨迹并在网页上绘制

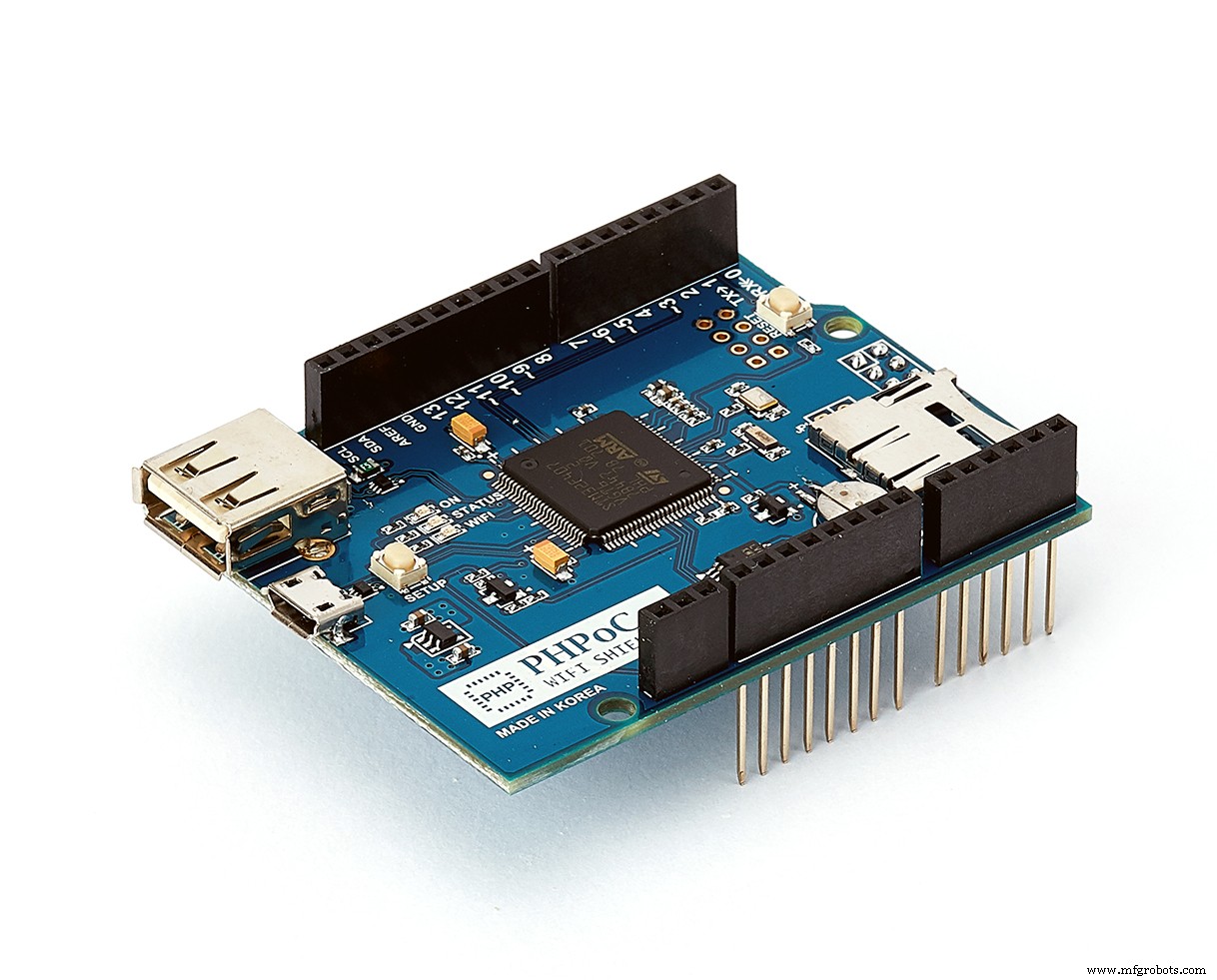

remote_draw.php 是一个包含 Web 用户界面的文件。它需要存储在 PHPoC [WiFi] Shield 上。要将文件上传到 PHPoC [WiFi] Shield，请执行以下步骤：

• 复制以下代码并将其保存到 remote_draw.php 文件中。
• 安装 PHPoC 调试器
• 按照此说明通过微型 USB 电缆将 PHPoC 连接到 PHPoC [WiFi] Shield。注意必须为 Arduino 供电。
• 按照此说明上传remote_draw.php文件到PHPoC [WiFi] Shield

如何

• 为 PHPoC shield 或 PHPoC WiFi shield 配置网络信息
• 安装 PHPoC 库
• 安装 PHPoC 扩展库
• 编译并上传代码到Arduino
• 将网页用户界面上传到 PHPoC [WiFi] shield
• 打开 Serial Monitor 并复制 PHPoC Shield 的 IP 地址
• 通过 Web 浏览器访问 Web 用户界面：http://ip_address_of_shield /remote_draw.php
• 通过网络绘图
