Arduino继电器教程：安全控制高压设备

本教程将讲解如何使用Arduino和继电器模块控制高压设备。您可以观看以下视频或阅读下方文字教程。

概述

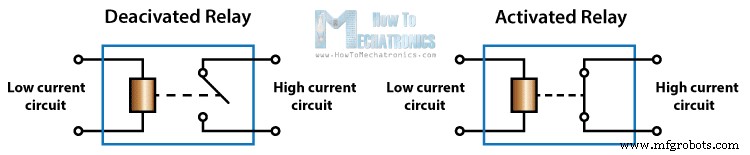

我们可以用继电器控制高压电子设备。继电器本质是一个由电磁铁电气操作的开关。电磁铁由低电压（如微控制器的5V）激活，吸合触点接通或断开高压电路。

HL-52S继电器模块

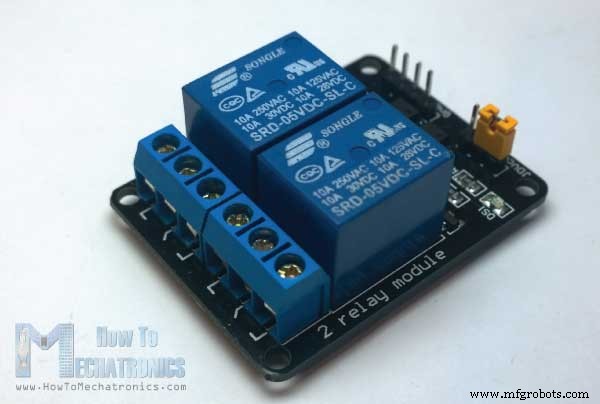

本教程以HL-52S双路继电器模块为例，每路额定10A @ 250V/125V AC及10A @ 30V/28V DC。高压输出端子有3针：中间为公共端，旁边两针分别标识为常开(NO)和常闭(NC)。

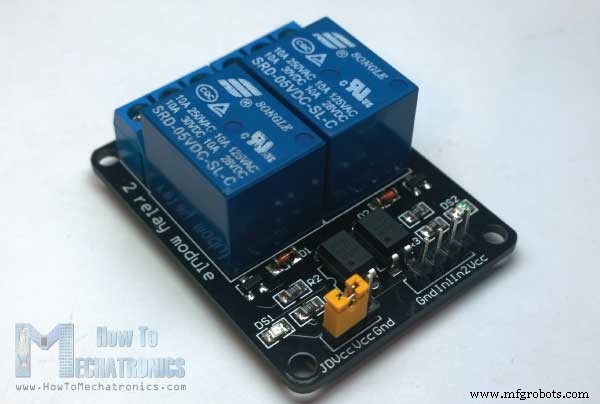

模块另一侧有两组引脚。第一组4针：GND、VCC供电，两个输入引脚In1、In2。第二组3针：JD-VCC和VCC间有跳线帽。此配置下，继电器线圈直接由Arduino供电，若继电器故障可能损坏单片机。

本Arduino继电器教程所需组件

• 5V继电器模块…………………………
• Arduino开发板……………………………
• 面包板和杜邦线……………
• 电缆、插头、插座

电路图

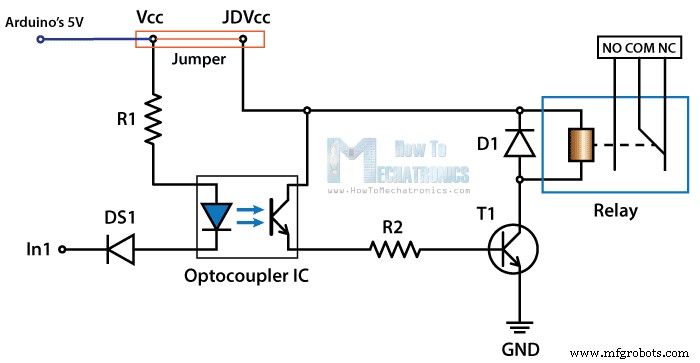

先看此配置下的继电器模块电路原理图。单片机5V接VCC引脚，经光耦激活继电器，同时也接JD-VCC给线圈供电。此时单片机与继电器无隔离。

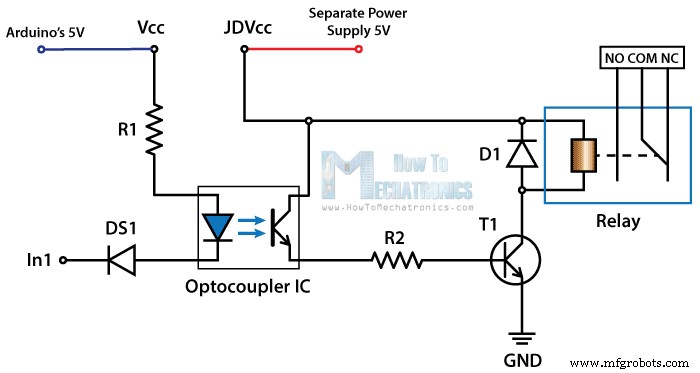

为隔离单片机，需移除跳线帽，给JD-VCC和GND单独供电。此时单片机与继电器无物理连接，仅通过光耦LED光信号控制。

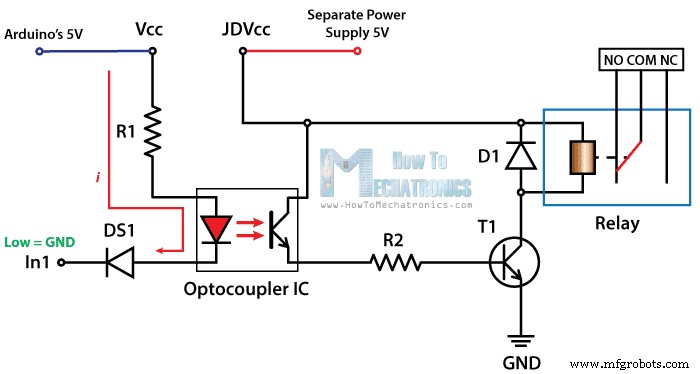

还需注意：模块输入引脚反相工作。输入低电平时电流从VCC流向输入引脚（低电平即地），光耦LED点亮激活继电器；输入高电平时无电流流动，LED不亮，继电器不激活。

高压警告

继续前必须警告：将使用高压，若使用不当或不正确可能导致严重伤害或死亡。操作务必小心，后果自负。

如何将Arduino继电器模块用于高压设备

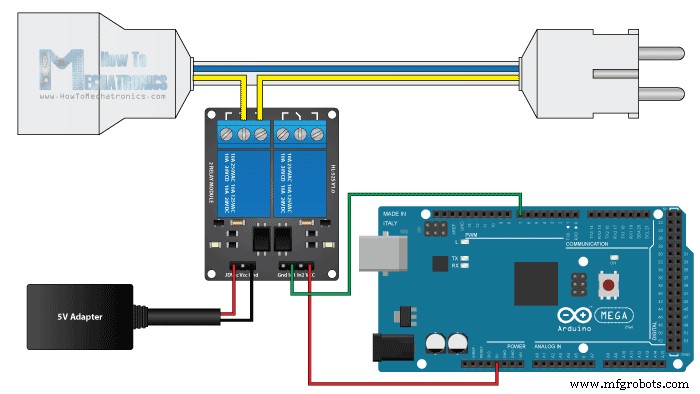

先看电路图：用5V适配器作为独立电源接JD-VCC和GND。Arduino 5V接模块VCC，7号引脚接In1控制继电器。高压部分：电源插头、插座、双芯线。剪断一根线接到输出端子的公共端和常开端。激活继电器时高压回路接通。

制作电缆：买插头、插座、线。小心剪开线，剪断一根线按图连接到继电器常开端，两端分别接插头和插座。

注意：务必使用非“黄绿”双色线（该线为地线）。

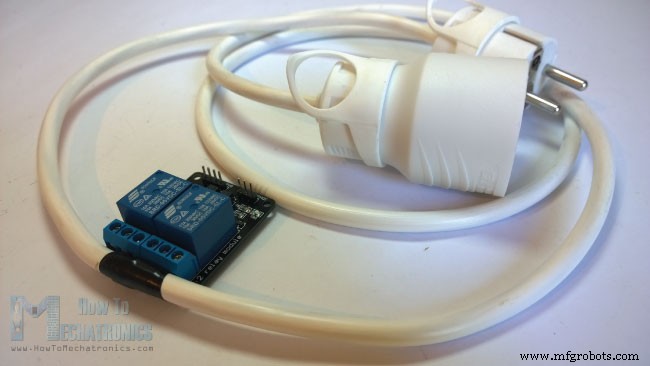

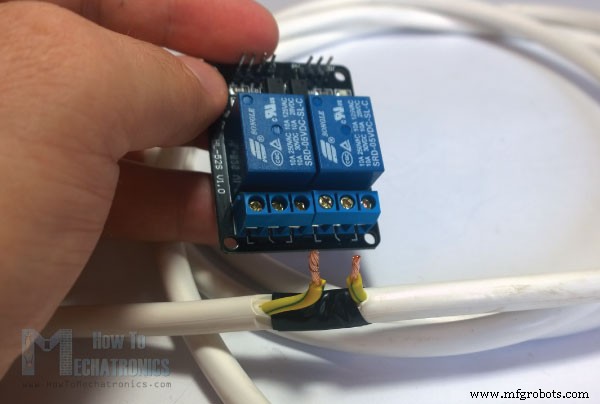

最终成品电缆。使用前请用万用表检查或先用低压测试。

Arduino继电器教程源代码

编写简单代码测试继电器。用7号引脚控制，定义为输出，每3秒激活/断开一次。再次提醒：模块输入反相，低电平激活继电器。

int in1 = 7;
void setup() {
  pinMode(in1, OUTPUT);
  digitalWrite(in1, HIGH); // 初始高电平，继电器断开
}
void loop() {
  digitalWrite(in1, LOW);  // 激活继电器
  delay(3000);
  digitalWrite(in1, HIGH); // 断开继电器
  delay(3000);
}

视频末尾有演示。测试了三个设备：100W白炽灯、台灯、风扇加热器，均工作于220V。

这样我们就可以用Arduino（或任何微控制器）控制任意高压设备。可能性无限：可结合电视遥控、蓝牙、短信、互联网等控制方式。
