如何将便携式发电机连接到家庭电源 - 4 种方法

如何使用转换和无转换或转换开关 (ATS &MTS) 将 1-P 和 3-P 便携式发电机连接到家庭电源，用于 230V/400V 和 120V/ 240V

我们都会在紧急故障（即短路、过载、输电线路、变电站或配电系统的其他部分损坏，以及风暴和其他不良情况）中遭受电力故障的困扰天气状况等）。在这种情况下，应急和便携式发电机 可以用来恢复 为家庭电源和其他连接设备供电。

在这个循序渐进的教程中，我们将根据 NEC 和 IEC 展示 便携式发电机到家庭电源和主配电板的接线和连接图 .我们将使用自动转换开关 也称为 自动转换开关 (ATS) , 手动转换开关（MTS 或手动转换开关） 将发电机连接到 230V 和 400V (IEC) 以及 120V 和 240V (NEC) 的房屋。此外，我们将展示如何在不使用转换开关或转换开关的情况下将便携式发电机连接到家庭电源。

通过使用以下基本电气接线安装图连接发电机，您可以通过连接便携式发电机（燃气/汽油/柴油发电机）在停电的情况下恢复应急供电) 到主配电板 .

现在开始吧。

我们可以通过四种方法将便携式发电机连接到我们的家庭供电系统。

每一种接线方法以及工作和操作都已在分步教程中进行了解释。 （在将发电机安装到家庭供电系统之前，请阅读所有注意事项/警告、用户手册和注意事项。如果您不确定，请联系有执照的电工进行正确操作。

重要提示：

电力是我们的朋友，也是我们最大的敌人，如果你给它机会杀死你，请记住，他们永远不会错过它。在进行本实用教程时，请阅读所有注意事项和说明。

如何使用 120V、240V 和 230V 的手动转换和转换开关将便携式发电机连接到家庭 - NEC 和 NIEC

使用手动或自动转换开关（自动转换开关 (ATS) 是最安全和推荐的方法）将便携式应急发电机连接到家庭供电系统，适用于 230V（英国和欧盟） – IEC) 和 120V/240V（加拿大、美国 – NEC）。

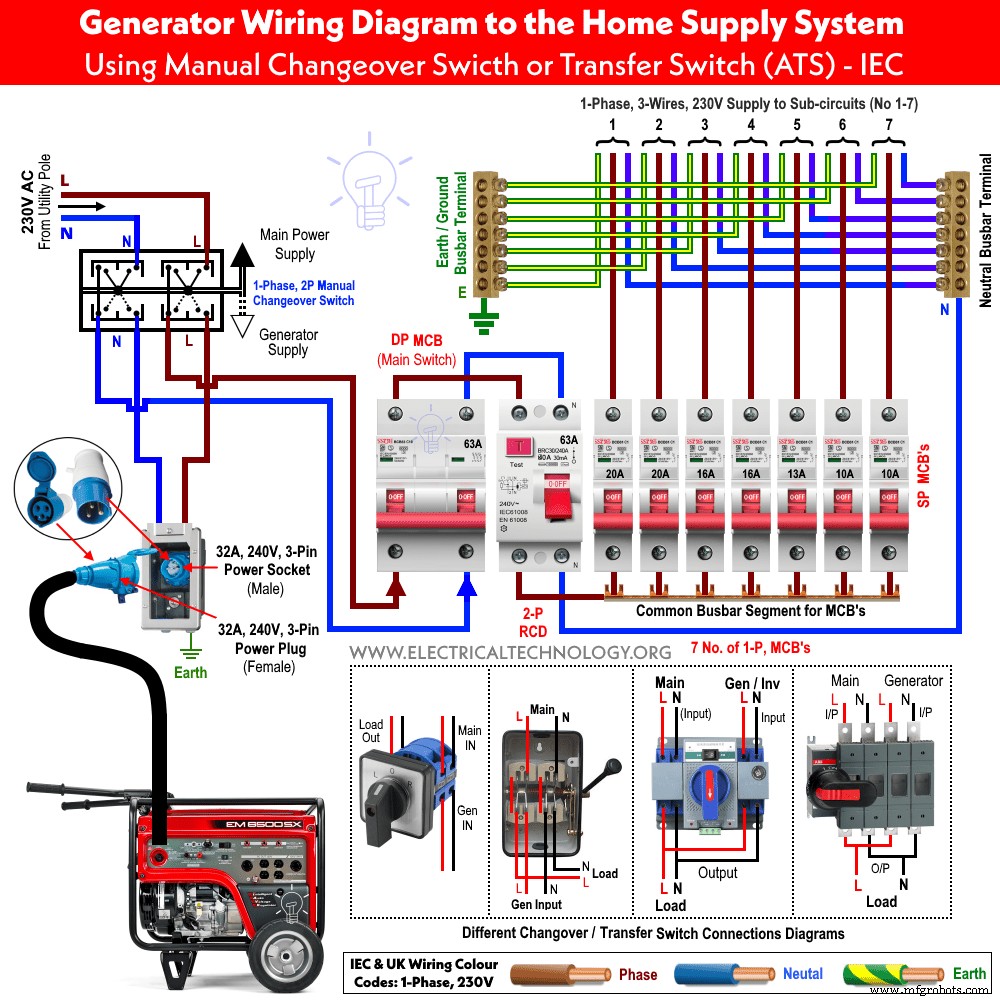

使用手动转换开关 230V – IEC 连接应急发电机

使用手动转换开关接线和安装发电机的步骤

通过手动转换开关将便携式发电机连接到家庭供电系统，请按照以下步骤操作：

  1. 在家中的主配电板附近安装一个转换开关（额定电流为 63-100A，具体取决于负载）。
  2. 将主电源（Line 和 Neutral）作为输入连接到转换开关的第一个上部插槽，如图所示。
  3. 连接 6 AWG（7/064 英寸或 16 毫米 2 )” 电缆线连接到转换开关的下部两个插槽。
  4. 现在将 3 针电源插座（用于小负载）或 32A、240V 电源插座 - 公头（用于大负载）连接到 6AVG 线并安装到墙上（靠近发电机）并将发电机 3-将电源插头或 32A、240V 电源插座（母）插入您之前安装的电源插座。
  5. 您已完成并准备为家用电器提供紧急电力，以防紧急停电。

下面是发电机与主配电板的接线图，使用手动转换开关，在停电的情况下，所有负载电路都连接到发电机电源。如果您不需要为特定负载电路上电，您可以关闭相关断路器，其余断路器保持打开状态。这样，只有特定的负载点才能通过发电机通过应急电源供电。

如果您想在市电断电时将特定负载连接到发电机，即发电机上的一些负载而主电源上的其余负载，因为可能存在发电机可能无法使用的情况能够处理整体负载。你可以关掉那些负载点或相关的断路器。

使用手动转换开关为 120 和 240V-NEC 连接便携式发电机

以下接线图显示便携式发电机使用手动转换开关连接到 120V/240V 主面板。通常，您可以为高达 7500 瓦的发电机连接 30 安培转换开关（如 Protran 或 Reliance），而其他尺寸（如 50 安培）也可用于住宅应用。

在此转换开关中，单极断路器为 15 安培，双极断路器为 30 安培，最大尺寸为 12 号线径。

为此，只需安装一个 30 安培（或 20 安培，具体取决于系统要求，例如 L14-30R、L14-20P）用于延长线的扭锁插头进入生成器。

L14-30R、L14-20P插头插座的制作表示如下端子：

现在，要将发电机和主面板连接到转换开关，从相关断路器上拆下负载线，并将这些电线连接到转换开关的相应电线上。现在将转换开关的黑色 A 和红色 A 连接到 2P 断路器。对 SP 断路器执行相同操作，如下图所示（或根据用户手册）。如果不确定，请联系有执照的电工。

市电不可用且发电机开启时

转换开关中的断路器开关推动一个方向，电源通过发电机→转换开关中的断路器→负载点连接到负载设备。

电源的流动方向通过电线连接到不同的电路。

市电可用且发电机关闭时

转换开关中的断路器开关推动另一个方向，电源通过主面板连接到负载电器→转换开关中的断路器→到120V和240个负载点。

转换开关不会释放为发电机或电力公司电线供电的电源，例如它会关闭可能来自面板中断路器的电源。请记住，只有按照上述（图示用途）接线图连接的断路器和负载点才能工作。

使用手动转换开关为 240V 连接发电机 - NEC

以下接线图显示了使用手动转换开关连接到 120V/240V 主面板和单独子面板中的 240V 负载电路的发电机。这些类型的转换开关（如 2P、GE TC10323R / GE TC35322 / TC10424R 或 3P、GE TC35362R 紧急电源转换开关和安全开关或隔离开关）用于连接发电机以进行电力转换操作或任何其他设备以安全断开服务切换。

如图所示，发电机通过L14-30（或L14-20）插头和电源插口与转换开关相连。发电机的两根热线（Hot 1 和 Hot 2）连接到转换开关的下部主接线片。

转换开关上面的两个热接线片接在主面板的60A双极断路器上。作为负载的转换开关的中心接线片连接到仅为 240V 负载电路设计的 60A 子面板。由于它是 240V 负载子面板，因此不需要中性线。只有在 120V 电​​路或 GFCI/AFCI 保护电路的情况下才需要中性线。

转换开关的杠杆操作如下：

发电机关闭时，拉杆处于Down位置，因此240V负载点连接到发电机电源，当主电源可用时，拉杆位置变为向上位置（手动操作）和负载电路通过市电供电。

如何使用自动转换开关 - IEC 将 1 相 230V 发电机连接到家庭？

这样，我们必须使用两极（2P）自动转换开关将发电机连接到家庭。接线方法同上述方法一，但我们必须使用单相2极自动转换，而不是手动转换开关。这种方式毫不犹豫，即当市电恢复供电时，自动转换开关会自动检测电源并从发电机电源重定向到主电源，反之亦然。

注意：您也可以使用三极 (3P) 转换而不是 2 极。

如何在没有转换/转换开关的情况下将便携式发电机连接到家庭 - NEC 和 IEC

使用用于 120V 和 240V 的互锁套件连接不带转换开关的便携式发电机 - NEC

如果您想要一种替代但更便宜的方式将发电机连接到主面板而不使用转换开关，联锁套件是解决方案。虽然您可以关闭主断路器并运行发电机以通过发电机电源为 120V 和 240V 电路供电，但使用联锁套件在主面板和发电机断路器中使用仍然是安全且推荐的方法，它可以保持主断路器和发电机同时运转。

以下接线图显示了如何为发电机接线联锁套件及其在电源故障期间的操作。联锁套件安装在主面板中，可同时防止两者（主断路器和发电机断路器）。通过向上或向下滑动联锁，一次只能打开或关闭一个断路器（主断路器或发电机）。

由于发电机通过L14-30（或L14-20）插头和主面板上的电源入口和联锁套件连接到主面板，让我们看看工作操作。

当市电关闭 =发电机开启时

当主电源不可用时，只需关闭主断路器并向上滑动联锁套件（这会将主断路器锁定到 ON 位置，如图所示） .这样，您将能够启动发电机，联锁套件将允许您打开发电机的 2 极断路器。只需启动发电机并打开 2P 断路器。现在，您可以一个一个地打开 120V 或 240V 断路器，以通过发电机供电运行所需的负载电路。从发电机和电源入口到 2P 断路器和主面板的红色箭头表示负载点的电源。

相关帖子：

市电开启 =发电机关闭时

市电恢复后，只需关闭发电机并关闭其相关的二极断路器即可。现在向下滑动联锁套件（它将防止打开发电机断路器），这将允许打开主断路器。只需打开主断路器，电源就会通过主电源恢复到连接的负载点。主电源电缆上的红色箭头显示了流向电路的功率。

为 230V 无转换开关的应急发电机接线 – IEC

注意 ：请遵循当地的地区代码，因为这种方法可能不符合IEC以下国家的代码。这可能会导致严重伤害和危险火灾，因为可能会在操作前忘记关闭所需的断路器，因此需要特别注意。总之，如果代码允许，可以特别小心。

安装过程和操作同上，但没有转换开关。对于这种方法，请关闭配电板中的两个主开关 (MCB) 以断开电源。现在为发电机安装一个单独的 63 安培断路器（与主 MCB 相同）。

现在，使用 6 AWG（7/064″ 或 16mm 2 )”。最后，将发电机的 3 芯电源插头或 32A、230V 母头电源插头插入该电源插座或电源插座中（如下图所示）。你已经做到了！

操作和工作

1.如果市电不可用：

为此，首先关闭主断路器并启动发电机。现在将发电机的断路器合上，并将那些连接到所需负载并需要通过发电机的应急电源操作的断路器一一合上。

不使用生成器时，FIRST 关闭发电机的断路器，关闭发电机 最后，打开配电板或消费单元中的主断路器。

在这种情况下，发电机为家用电器供电，电力将继续通过（红线即红色矩形框内的电线）流向那些连接的电器和设备) 由生成器（如下图所示）。

红色矩形框中的红线）和箭头 (↑) 显示电路中的功率流。

注意：拜托了！小心点。

在这种情况下，第一个 MCB（连接到主电源的主开关）应为“OFF”，第二个 MCB 开关连接到发电机）应为“ON” ”。为了额外的安全目的，在不使用发电机时，通过关闭内置的 ON/OFF 按钮开关来关闭 3 针电源插座或 32A 发电机插座和插座。

相关文章：

2.万一从电站恢复供电：

在这种情况下，主电线为家用电器供电，电力将继续通过（红线，即覆盖在红色矩形框）由发电厂的主电源供电。因此，便携式发电机保持待机状态。

请记住，发电机的断路器将处于关闭位置。当主电源可用时，切勿打开此断路器。为增加安全性，请通过公告开关按钮关闭电源插座或拔下发电机的 3 芯插头。

注意：请！小心点。

在这种情况下，连接到发电机的第二个 MCB 开关应为“OFF”。为了更加安全，在不使用发电机时，通过关闭内置的 ON/OFF 按钮来关闭 3 针电源插座或 230V、32A 电源插座和插座。此外，关闭发电机并拔下电源插头。现在打开主 MCB（连接到主电源的主开关）。

注意事项和警告 ：

请阅读所有给定的注释、警告、说明、手册和注意事项 在实施此方法之前，因为由于安全和危险，它在某些国家可能不合法。此外，不建议初学者使用，仅适用于实际工程师和经验丰富的技术人员在非常紧急的情况下（即医院在严重手术期间发生电源故障）并且没有办法恢复供电的可能方式。

一次只能“打开” 1 个 MCB。如上图及操作中第二个 MCB 为“ON”，即两个 MSB 的开关同时“ON”。然后；

  1. 当从发电站恢复公用电源时，可能会损坏您的发电机或烧毁整个系统，这可能会立即导致触电和危险、危险的火灾和爆炸。
  2. When main electric supply is not available, generator will send electric supply back into main cables and lines which may overload the generator and may electrocute those linesman &electricians who work/repair in other homes and utility power lines.
  3. If you don’t have enough practical experience and are not sure about the safety rules provided by the power supplier or generator user manual in your country, don’t practice this method to connect the portable generator to the home supply system. It is also recommended to contact a licensed electrician or power supply company before implementing this method.

How to Connect a 3-Phase Generator to Home with 4 Pole Automatic Changeover Switch?

To connect a three phase portable generator to the home supply , We have to use a four pole (4P) automatic changeover or transfer switch . The connection method is the same as mentioned above for single phase generator and changeover switch, but we have to use three phase 4 poles manual changeover switch. It is the most reliable and recommended way to connect a generator to the home supply because when the power restores from the utility, the automatic transfer switch automatically detects the power and redirects from the generator supply to the main supply and vice versa.

Note:You may use Three Poles (3P) Auto changeover switch instead if Four Poles (4P) changeover or transfer switch .

How to Connect a 3-Phase Generator to Home with 4 Pole Manual Changeover Switch?

There is no big difference in wiring connections for automatic and manual changeover and transfer switches with portable generators . In the following wiring connection, we have used a four pole manual changeover switch  to connect a three phase emergency generator  to the distribution boards. The wiring connections for three phase transfer switch are same as wiring for single phase 2 pole changeover switch in method one, while there are another two slots for additional line and neutral as shown in fig below.

Note:You may use Three Poles (3P) Manual changeover switch instead if Four Poles (4P) changeover or transfer switch .

Wiring Color Code:

We have used the IEC and IEC wiring color codes for 230V/400V and 120V/240V circuits. You may use the local area codes or i IEC – International Electrotechnical Commission (UK, EU etc.) or NEC (National Electrical Code [US &Canada] where;

NEC:

Single Phase 120V AC:

Single Phase 240V AC:

Three Phase 208 AC:

Three Phase 240 AC (High Leg Delta):

Three Phase 480V &600V AC

IEC:

Single Phase 230V AC:

Three Phase 400V – 415V AC:

General Precaution

General Precautions while playing with Electricity.
